I svåra driftsmiljöer är kolvstångskorrosion sällan bara en kosmetisk fläck. Ett enda mikroskopiskt nålstick av rost på en exponerad cylinderstav fungerar som ett tandat rakblad.
Varje gånghydraulcylinderrdras tillbaka, den grova järnoxidkratern skärs direkt över polyuretanstavtorkaren och den primära U-koppens trycktätning. Inom dussintals cykler:
För maskiner som utsätts för kustnära havsluft, saltlösningar för avisning av motorvägar (kalcium och magnesiumklorid) eller sura jordbrukskemikalier, blir hårdkromstavar i standardkatalogen ofta blåsor och gropar inom en enda säsong. Att välja rätt ytmetallurgi är den mest kostnadseffektiva försvarslinjen.
[ 1. Standard hårdkrom ] ===> Mikrosprucket elektropläterat skal (beroende på ren ytbarriär)
[ 2. QPQ Liquid Nitriding ] ===> Termiskt kemiskt diffusionsskikt in i stålet (ingen beläggning att flaga)
[ 3. Nickel-Krom Dual Layer] ===> Tät icke-porös nickelbarriär + uppoffrande hårt krom yttre lager
Standard hårdkrom är fortfarande det globala riktmärket för inomhus och lätta industrimaskiner.
- Processen: Ett lager av metalliskt krom (vanligtvis 20 till 30 mikron tjockt) elektropläteras på induktionshärdat kolstål och poleras till en spegelfinish (Ra 0,1 till 0,2 mikron).
- Den mikroskopiska verkligheten: Allt elektroavsatt krom innehåller naturligt tusentals mikroskopiska spänningsfrakturer ("mikrosprickor"). I torra eller rena oljemiljöer håller dessa mikrosprickor smörjoljefilmen fördelaktigt. Men i aggressiva kemiska miljöer sipprar korrosiva elektrolyter rakt genom mikrosprickorna till det råa basstålet under. Rost blommar under krom och lyfter av plätering i vassa flingor.
QPQ är inte en ytplätering som sitter ovanpå stålet; det är en termokemisk diffusionsprocess som i grunden omvandlar den yttre molekylära strukturen hos själva stålet.
- Processen: Den råa stålstaven genomgår flytande ferritisk nitrokarburering i ett specialiserat smält saltbad, följt av mekanisk polering och sekundär oxidation. Kväve- och kolatomer diffunderar djupt in i stålgallret och skapar ett extremt hårt järnnitrid "sammansatt lager" (vanligtvis 15 till 25 mikron djupt) uppbackat av en djupare kvävediffusionszon.
- Nyckelfördel: Eftersom det inte finns något separat elektropläterat skal kan QPQ inte bilda blåsor, flisa, skala eller flagna. Dessutom tätar den täta svarta järnoxidfinishen ytmikroporer och erbjuder exceptionell motståndskraft mot vägsalt och grusflisning.
När utrustning arbetar direkt i saltvattenstänkzoner eller offshore-borriggar, ger tvåskikts nickel-krom maximalt galvaniskt skydd.
- Processen: Ett tjockt, porfritt duktilt nickelunderskikt (30 till 50 mikron) elektropläteras först på stålet, följt av en vanlig hårdkromtäckbeläggning (20 till 30 mikron).
- Nyckelfördel: Det rena nickelbasskiktet ger en ogenomtränglig, korrosionssäker kemisk barriär som helt tätar stålsubstratet. Den yttre kromtäcklacken ger hög ythårdhet och reptålighet. Även om aggressivt saltvatten tränger in i kromade mikrosprickor, stannar det vid nickelbarriären utan att komma i kontakt med basstålet.
| Prestandaparameter | Hård krom | QPQ flytande nitrering | Dubbla lager nickel-krom |
|---|---|---|---|

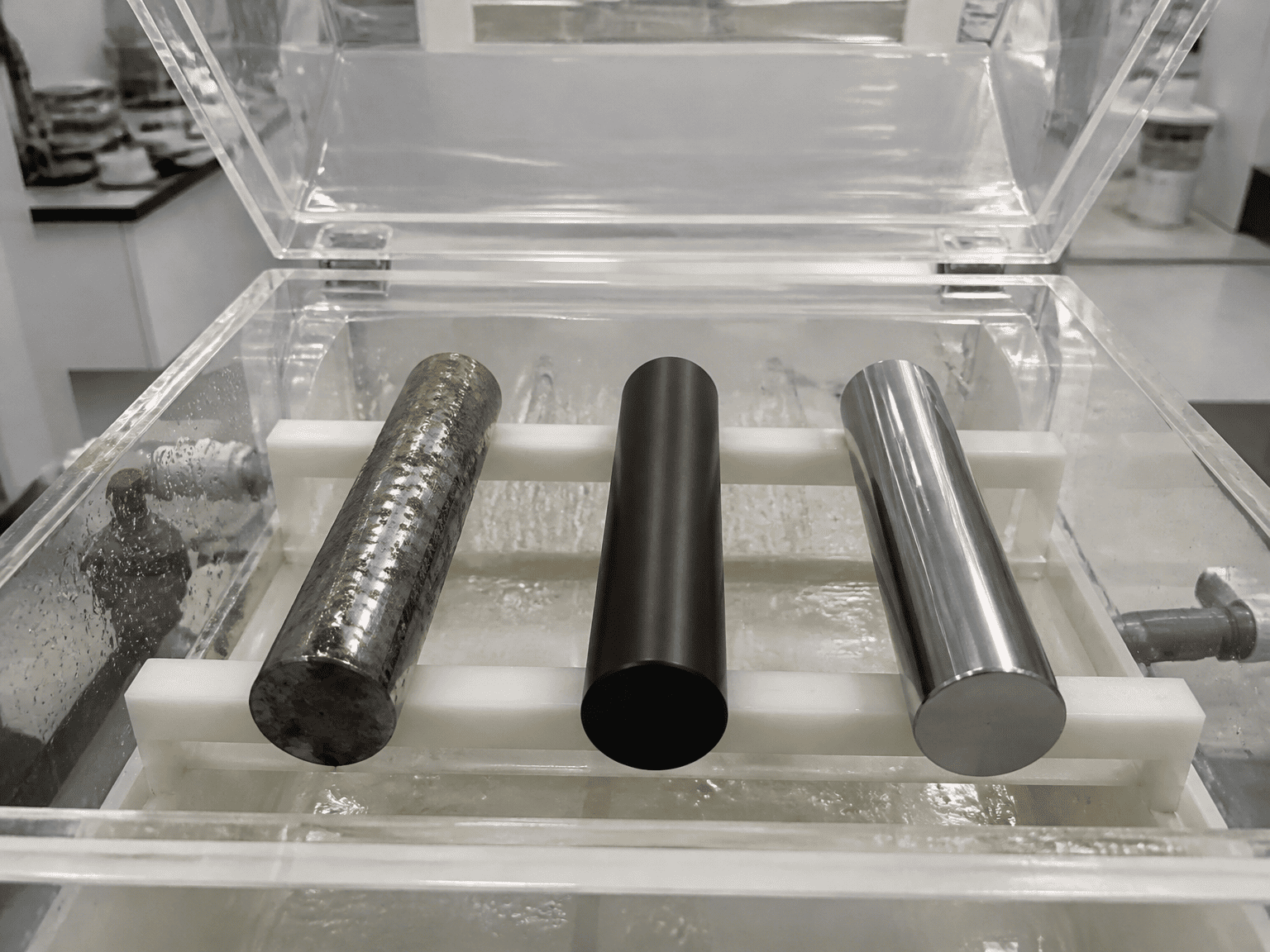

| ASTM B117 Salt Spray Rating | 100 till 200 timmar | 400 till 800+ timmar | 1 000 till 1 500+ timmar |
| Ythårdhet | 850 till 1 000 HV | 900 till 1 150 HV | 850 till 1 000 HV (Chrome-lager) |
| Grus / Impact Chipping | Måttlig (benägen för mikrochips) | Utmärkt (ingen flagning eller skalning) | Bra (nickel absorberar stötar) |
| Ytfärg & estetik | Bright Mirror Silver | Satin Gunmetal / Mattsvart | Bright Mirror Silver |
| Kemisk beständighet mot avisning | Dålig (Gropar snabbt i MgCl₂/CaCl₂) | Enastående (motstår kemisk saltlösning) | Enastående (ogenomtränglig barriär) |
| Relativ kostnadsfaktor | Baslinje ($1,0×) | Måttlig ($1,2 till 1,4×) | Premium ($1,8 till 2,5×) |
+-----------------------------+-------------------------------------+--------------------------------+
| Standard Chrome | QPQ flytande nitrering | Nickel-Chrome Dual |
+-----------------------------+-------------------------------------+--------------------------------+
| • Inomhus fabriksautomation | • Motorvägssnöplogar & saltspridare| • Offshore-kranar och vinschar |
| • Stationära butikspressar | • Jordbruks- och gödseltankar | • Kustnära containerfartyg hissar|
| • Bifogade verktygsmaskiner | • Avfallssido- och baklastare | • Havsbryggor med stänkzon |
| • Rena lagertruckar | • Skogs- och lastbilstransporter | • Hydrauliska undervattensställdon |
+-----------------------------+-------------------------------------+--------------------------------+
Kommunala vinterservicefordon kör direkt genom trycksatta moln av flytande kalciumklorid och vått stensalt. Saltspray spränger den förlängdahydraulisk cylinderspö tillsammans med höghastighetsväggrus. QPQ:s spånbeständiga, enhetliga diffusionsskikt förhindrar lokal gropbildning, medan dess eleganta svarta finish minskar solbländning för mötande trafik.
Flytande kvävegödselmedel och kaliumklorid är notoriskt aggressiva mot standard galvaniserad krom. QPQ tillhandahåller den kemiska passivitet som behövs för att överleva säsongsbunden kemikalieexponering utan att sätta fast körteltätningarna.
I marina stänkzoner där utrustningen permanent utsätts för havsdimma och tidvattenspray, är tvåskikts nickel-krom den erkända globala standarden. Den högre initiala investeringen kompenseras genom att förhindra offshore hydraulläckor och dyra fartygsstillestånd.
Klassificeringar för korrosionsprestanda som hänvisas till i denna guide är baserade på standard ASTM B117 neutral saltspray laboratorietester. Fältets livslängd kan variera beroende på lokala kemiska koncentrationer, mekaniska nötningscykler, exponering för ultraviolett ljus och protokoll för spolning av flottan.
HCIC tillverkar precisionsanpassade hydraulcylindrar konstruerade med induktionshärdad hårdkrom, QPQ flytande nitrering och nickel-kromstavar av marint kvalitet för utrustningsbyggare över hela världen.
