Hydraulcylinderkavitation och luftning: Verkstadskriminalteknik om negativt tryck och kolvgropar

I. Symptomet: När en jämnHydraulcylinderBlir svampig och skriker

Få saker frustrerar ett underhållsteam för tung utrustning mer än en bom eller dumpcylinder som plötsligt börjar tjattra, röra sig med en oberäknelig svampig fördröjning och som ger ett högt skramlande ljud som en knytnäve kulor som ramlar genom stålslangen.

När mekaniker river cylindern förväntar de sig att hitta smutsig olja eller en trasig tätning. Istället hittar de den solida stålytan på kolvkronan och oljeportarnas inre läppar med grova, frostade kratrar som ser ut att ha sprängts med miniatyrbock.

Detta är inte slitande partiklar. Det är kavitation och luftning av hydraulcylindern – två närbesläktade men i grunden distinkta vätskefenomen som förstör precisionsmetallytor, kokar elastomertätningar och äventyrar maskinsäkerheten.

II. Kavitation vs. luftning: Förstå den verkliga skillnaden

I fältservicerapporter klumpar tekniker ofta ihop kavitation och luftning under den allmänna etiketten "luft i ledningarna". Att förstå hur var och en händer är avgörande för att åtgärda den verkliga grundorsaken:

2.1 Ångkavitation (kokning från negativt tryck)

Kavitation uppstår när efterfrågan på olja på ena sidan avhydraulisk cylinderkolven överstiger den hastighet med vilken olja fysiskt kan komma in.

• När det lokala trycket sjunker under hydrauloljans ångtryck, kokar vätskan bokstavligen vid rumstemperatur och bildar miljontals små mikroskopiska ångbubblor.
• När dessa ångkaviteter går från lågtryckszonen till högtrycksolja, imploderar de på nanosekunder.
• Varje mikroimplosion genererar koncentrerade mikrostrålar av vätska som färdas med överljudshastigheter och träffar omgivande metallytor med lokala slagkrafter som överstiger tiotusentals pund per kvadrattum. Denna fysiska hammareffekt tröttar ut metallen tills mikroflingor slits loss från ytan.

 2.2 Luftning (mekanisk luftintag)

Luftning är förorening av hydraulolja med fri atmosfärisk luft som dras in i kretsen från omgivningen.

• Luft kommer in genom läckande sugslangklämmor, skadade axeltätningar på huvudpumpen, lösa rörkopplingar, låga reservoarvätskenivåer eller turbulenta tankreturledningar som dumpar över vätskeytan.
• Till skillnad från ångbubblor kollapsar inte fri luft omedelbart; den bildar en mjölkaktig, skummig emulsion som förvandlar relativt inkompressibel hydraulvätska till en mjuk, studsande pneumatisk fjäder.

III. 4 varningsskyltar på fältet

IV. Där skadan uppstår inuti cylindern

När vätskekraftsystem lider av kronisk kavitation och luftning, koncentreras fysisk skada i specifika höghastighetszoner:

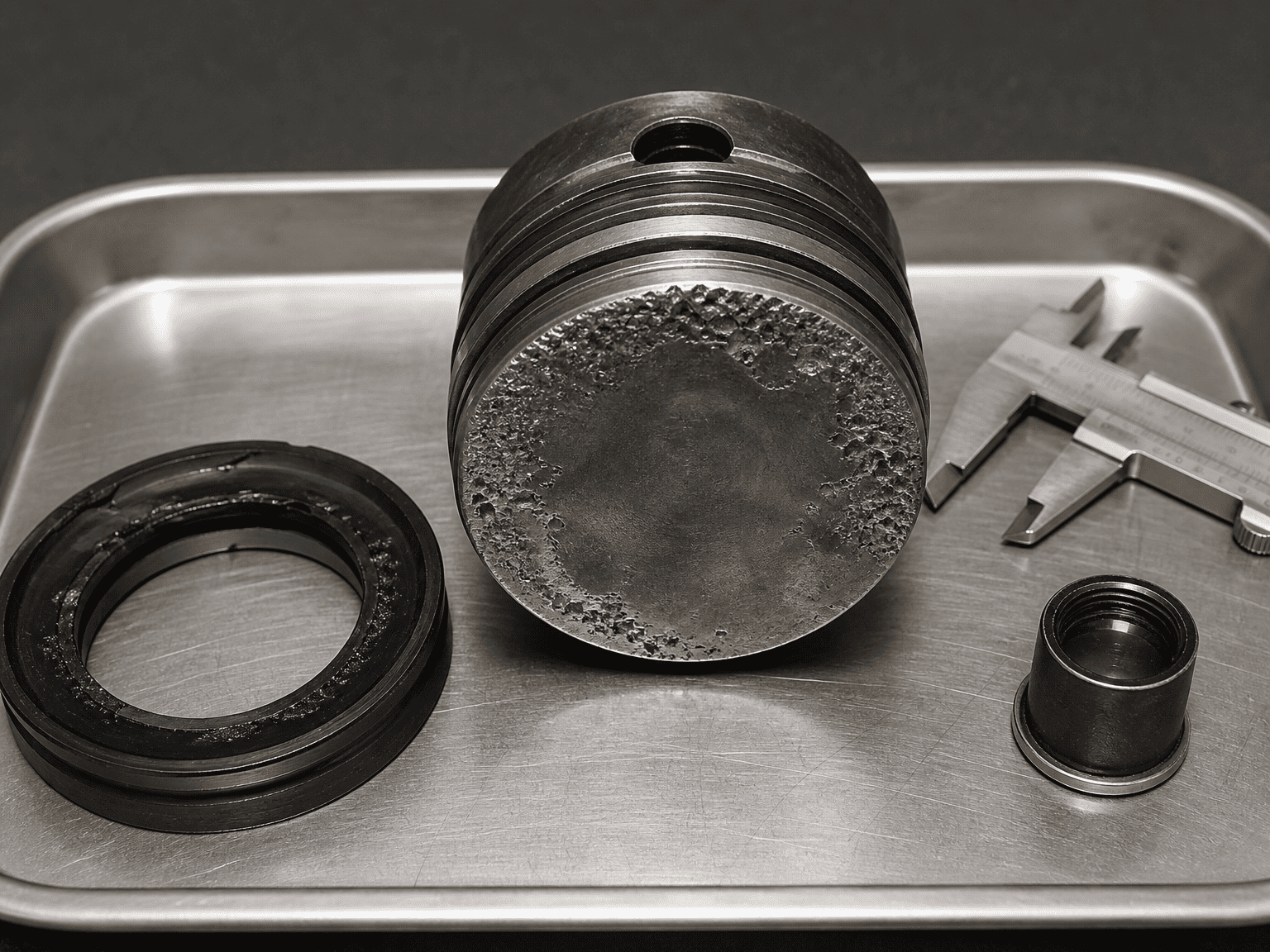

4.1 Kolvkronansikter:Den platta cirkulära ytan på kolven uppvisar kluster av djupa, frostade mikrogropar där kollapsande ånghålrum upprepade gånger träffade basmetallen.

4.2 Oljeports inre öppningar:Skarpa rätvinkliga övergångar där hydraulolja kommer in i cylindertrumman drabbas av kraftig kanterosion och avrundning.

4.3 Kolvstångstätningar och slitringar:Indragna luftbubblor genomgår snabb adiabatisk komprimering, vilket skapar lokala värmespikar som svider, glaserar och förvandlar flexibla polyuretan-tätningsläppar till spröda kolliknande flingor.

4.4 Cylinderfatslipade väggar:Nära slagens ytterligheter tar mikrostrålar bort den skyddande smörjoljefilmen, vilket möjliggör direkt metall-mot-metall-nötning mellan kolvens styrband och det polerade rörhålet.

V. De fyra främsta drifttriggerna på mobil och industriell utrustning

5.1 Överskridande gravitationsbelastningar (The Runaway Cylinder)

När en tung grävmaskinsbom, tippvagnskropp eller gaffeltrucks mast sjunker snabbt under sin egen vikt, drar gravitationen ner cylinderstången snabbare än vad hydraulpumpen kan tillföra olja till locksidan. Cylindern blir en gigantisk spruta som skapar ett intensivt internt vakuum som kokar upp den inkommande oljeströmmen.

5.2 Startups med kall vintermorgon

Tjock, högviskös kall hydraulolja kämpar för att strömma genom smala sugsilar och långa matningsslangar. När en operatör vrider på motorn till full gas omedelbart efter start svälter pumpen, drar ett tungt vakuum och skickar en ström av kaviterande vätska direkt till ställdonen.

5.3 Tilltäppta reservoarventilationslock

När långa cylindrar förlängs sjunker vätskenivån inuti hydraultanken avsevärt. Om tankens avluftningslock är sammanbakt med lera, damm eller is kan atmosfärisk luft inte komma in för att utjämna volymen. Ett partiellt vakuum utvecklas inuti tanken, vilket stryper pumpens sugledning.

5.4 Dåligt placerade tankbafflar och returledningar

Om returolja störtar in i behållaren ovanför vätskenivån som ett vattenfall, piskar den in luft i oljan. Utan tillräckliga tankbafflar för att låta luftbubblor stiga upp till ytan och ventilera, suger pumpen omedelbart denna skummande blandning tillbaka in i cylindrarna.

VI. Lösningar på kretsnivå för att eliminera kavitation och luftning

Att fixera cylinderkavitation kräver att man tar itu med kretsdynamiken som tillåter att undertryck bildas:

• Installera backventiler för anti-kavitation: På kretsar med snabbrörliga eller överskridande laster ska en dedikerad anti-kavitationsbackventil placeras mellan cylinderns arbetsport och tankledningen. Om cylinderförlängningen kräver mer olja än vad pumpen ger, öppnas backventilen fritt, vilket gör att tankoljan kan återfylla vakuumet.
• Korrekt storlek motbalansventiler (övercenter): Motviktsventiler skapar kontrollerat mottryck på cylinderns retursida, vilket förhindrar att tyngdkraften rinner iväg med lasten och säkerställer att positivt tryck bibehålls under hela slaget.
• Bibehåll minsta sugledningsstorlek: Se till att pumpens sugledningar är överdimensionerade, korta, raka och klassade för kontinuerlig vakuumservice utan att kollapsa internt.
• Tillåt adekvat uppehållstid för reservoaravluftning: Storleken på oljetanken så att vätskan stannar ostört i flera minuter mellan cyklerna, så att upplösta mikrobubblor kan flyta ut naturligt.

VII. Fältdiagnostisk checklista för underhållspersonal

Innan du byter ut en bullrig eller skadad cylinder:

• Inspektera oljesynglaset: Är vätskan mjölkaktig, grumlig eller toppad med stabilt skum?
• Kontrollera behållarens luftningslock för att se till att det inte täpps till damm eller frusen fukt.
• Inspektera pumpens sugslangklämmor och kopplingar för lösa anslutningar som kan suga luft under vakuum.
• Kontrollera att returledningarna släpper ut långt under den lägsta oljenivån i tanken.
• Testa motviktsventilens pilotinställningar för att säkerställa att cylindern inte kan falla snabbare än pumpens leveranskapacitet.
• Inspektera cylinderns kolvyta och porthalsar med ett boreskop för karakteristiska frostade kavitationsgropar.

VIII. Teknisk gräns och diagnostisk ansvarsfriskrivning

Den här guiden beskriver vanliga mekaniska diagnostiska indikatorer och bästa metoder för hydraulkretsar. Komplext fleraxligt maskineri, lastkännande kretsar med variabelt deplacement och hydrostatiska drivningar med sluten slinga kräver kretsspecifik transienttrycksloggning och vätskeanalys för att isolera grundorsaker.*
