I. Faran: När en "3 000 psi" cylinder misslyckas vid 1 200 psi
Ett vanligt och kostsamt misstag i hydraulisk design är att beräkna cylinderns tryckkraft enbart med hjälp av hydraultryck och kolvarea:
F = P × Apiston
Enligt denna enkla formel kommer en 4-tums cylinder på 3 000 psi att trycka med cirka 37 700 lbs (167,7 kN) dragkraft. Om cylinderslaget bara är 12 tum klarar stången lätt den belastningen.
Förläng dock samma cylinder till ett 60-tums eller 80-tums slag och applicering av samma 37 700 lbs tryckkraft kommer ofta att knäppa eller permanent böja kolvstången som en tandpetare - ofta när systemtrycket bara har nått 1 000 till 1 500 psi.
Detta katastrofala brottssätt är inte ett materialbrottsbrott; det är elastisk pelarbuckling. I applikationer med långa slag åsidosätter den strukturella stabiliteten hos den smala kolvstången trummans tryckklassificering helt.
II. Fysiken avHydraulcylinderBuckling: Eulers kolumnteori
När enhydraulisk cylindersträcker sig under tryckbelastning, enheten beter sig som en lång, smal strukturpelare. Den maximala teoretiska tryckbelastningen en smal pelare kan tåla innan sidoinstabilitet inträffar styrs av Eulers kritiska bucklingsformel:
Fcr = π² E I / Le² = π² E I / (K · L)²
Där:
- Fcr = Kritisk Euler knäcklast (N eller lbf)
- E = elasticitetsmodul för stavmaterialet (för typiskt kol/legerat stål, E ≈ 200 till 210 GPa eller 29 × 10⁶ psi)
- I = Areatröghetsmoment för den massiva rundstavens tvärsnitt (m⁴ eller in⁴)
- L = Totalt utökat installationsavstånd mellan monteringspunkter (m eller in)
- K = Effektiv pelarlängdsfaktor baserat på cylindermonteringsförhållanden
- Le = K · L = Effektiv knäcklängd
III. Beräkna tröghetsmoment för solida stavar:
För en solid rund kolvstång med diameter dr:
I = π dr⁴ / 64
Lägg märke till att tröghetsmomentet beror på stavdiameterns fjärde potens (dr⁴). Detta innebär att en mindre ökning av stångdiametern skapar en massiv ökning av bucklingsmotståndet:
- Att öka en stavdiameter från 2,0 tum till 2,5 tum (en 25 % ökning i diameter) ökar bucklingsmotståndet med 144 % (2,44×).
IV. Beräkna säker arbetsbelastning och rekommenderade säkerhetsfaktorer
Använd aldrig ahydraulisk cylindernära dess kritiska bucklingsgräns Fcr. I verklig verksamhet,hydrauliska cylindrarupplev små excentriciteter, mindre stiftspel, accelerationsspikar och oundvikliga sidobelastningar.
Den tillåtna konstruktionsdragkraften Fallow måste inkludera en rigorös säkerhetsfaktor Sf:
Träda = Fcr / Sf
Rekommenderade riktlinjer för säkerhetsfaktorer:
- Stationära industrimaskiner (rena, styrda): Minimum Sf ≥ 2,5 till 3,0
- Allmänna mobila maskiner (dumpar, lastare, avfallsutrustning): Minsta Sf ≥ 3,0 till 3,5
- Högrisk/personallyft (lyftplattformar, bomtruckar, mobilkranar): Minimum Sf ≥ 3,5 till 4,5
V. Slankhetsförhållandet och övergången till Johnsons formel
Eulers formel förutsätter ren elastisk böjning och är endast giltig för smala pelare där slankhetsförhållandet λ överstiger kolumnövergångströskeln λc.
λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr
Där rg = √I/A = dr / 4 är gyrationsradien.
För typiskt 1045 eller 4140 kromstål är övergångströskeln λc ≈ 85 till 105:
- Om λ > λc (långa smala stavar): Använd Eulers formel (fel på grund av elastisk instabilitet).
- Om λ ≤ λc (Short-to-Medium Stavar): Använd Johnson's Parabolic Formula eller standard sträckgräns (misslyckande genom kompressivt utbyte eller oelastisk buckling).

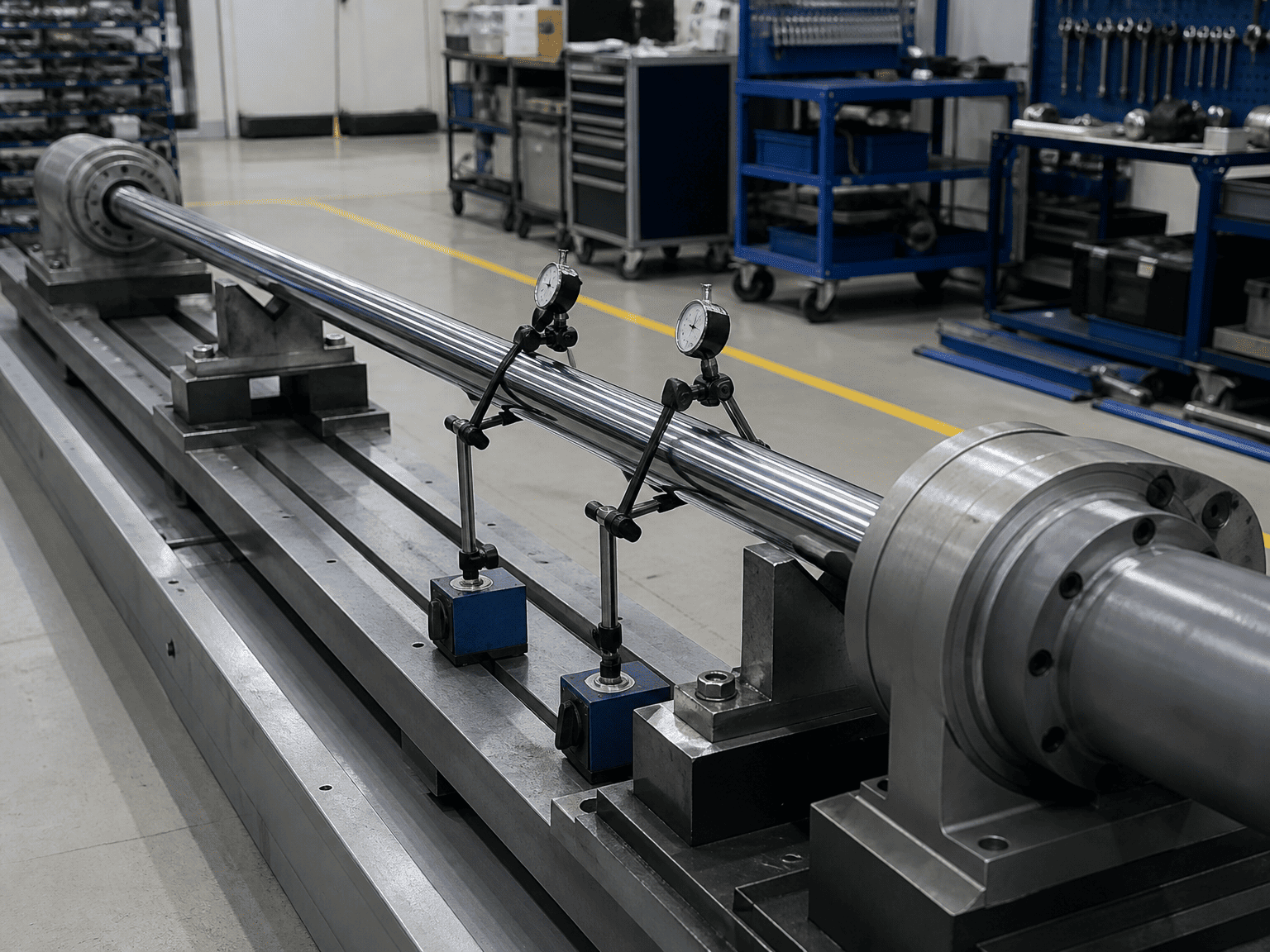

VI. 4 vanliga OEM-tekniska förbiseenden som orsakar böjda stavar
-
Beräkna knäckning vid indragen längd istället för helt förlängd längd:Det mest sårbara momentet uppstår när spöet är i 100 % slag där L är på sitt maximum.
-
Att ignorera horisontell sänkning under dödvikt:På långa horisontella cylindrar (> 2 meters slaglängd) sjunker den tunga kromstången något under tyngdkraften, vilket skapar en inbyggd excentrisk belastning som påskyndar knäckningen.
-
Förutsatt att stiftfästen förblir friktionsfria:Med tiden fastnar rostade eller osmorda svängtappar och förvandlar ett svängfäste till en delvis låst, vridmomentspänd koppling som framkallar böjmoment.
-
Försummar regenereringskretsar:Differential-/regenereringskretsar utsätter både locket och stångsidorna för fullt pumptryck, bibehåller full pelartryckkraft samtidigt som den strukturella marginalen minskar.
VII. Vad du ska skicka när du dimensionerar långslagscylindrar med HCIC
För att få en fullständig bucklingsverifiering och FEA-kolumngranskning från HCIC-ingenjörer, tillhandahåll:
- Driftcylinderhål, slaglängd och maximalt hydrauliskt avlastningstryck
- Maskinmonteringsgeometri och ritning av svängfäste (för att bekräfta K-faktor)
- Monteringsorientering (horisontell, vertikal tryckning upp/ned eller vinkelbåge)
- Externa styrbegränsningar (fri ostyrd last kontra linjära glidskenor med precision)
- Driftcykel, arbetscykelhastigheter och miljöförhållanden
