Dimensionering av dämpning av hydraulcylinder: Hur man kontrollerar retardation vid slutet av slag och tryckspikar

I. Problemet: Varför höghastighetscylindrar lider av ändlocksutmattning

När enhydraulisk cylinderflyttar en flertonsmekanism vid hastigheter över 0,1 till 0,2 m/s (4 till 8 tum/s), vilket får massan till ett abrupt dödstopp mot cylinderns ändlock genererar en enorm destruktiv chock.

Många utrustningsdesigners antar att inställning av huvudsystemets avlastningsventil till 3 000 psi skyddar hela ställdonet. I verkligheten, när kolven väl passerar den primära utgångsporten och kommer in i kuddzonen, har den instängda oljan bara en liten flyktväg: en kalibrerad nålventil eller precisionsöppning.

Om kuddens geometri är underdimensionerad eller felaktigt justerad, kan det instängda retardationstrycket bakom kuddspjutet lätt stiga till 6 000 till 10 000+ psi (400 till 700 bar) under några millisekunder.

Under tusentals cykler leder dessa våldsamma trycktransienter till:

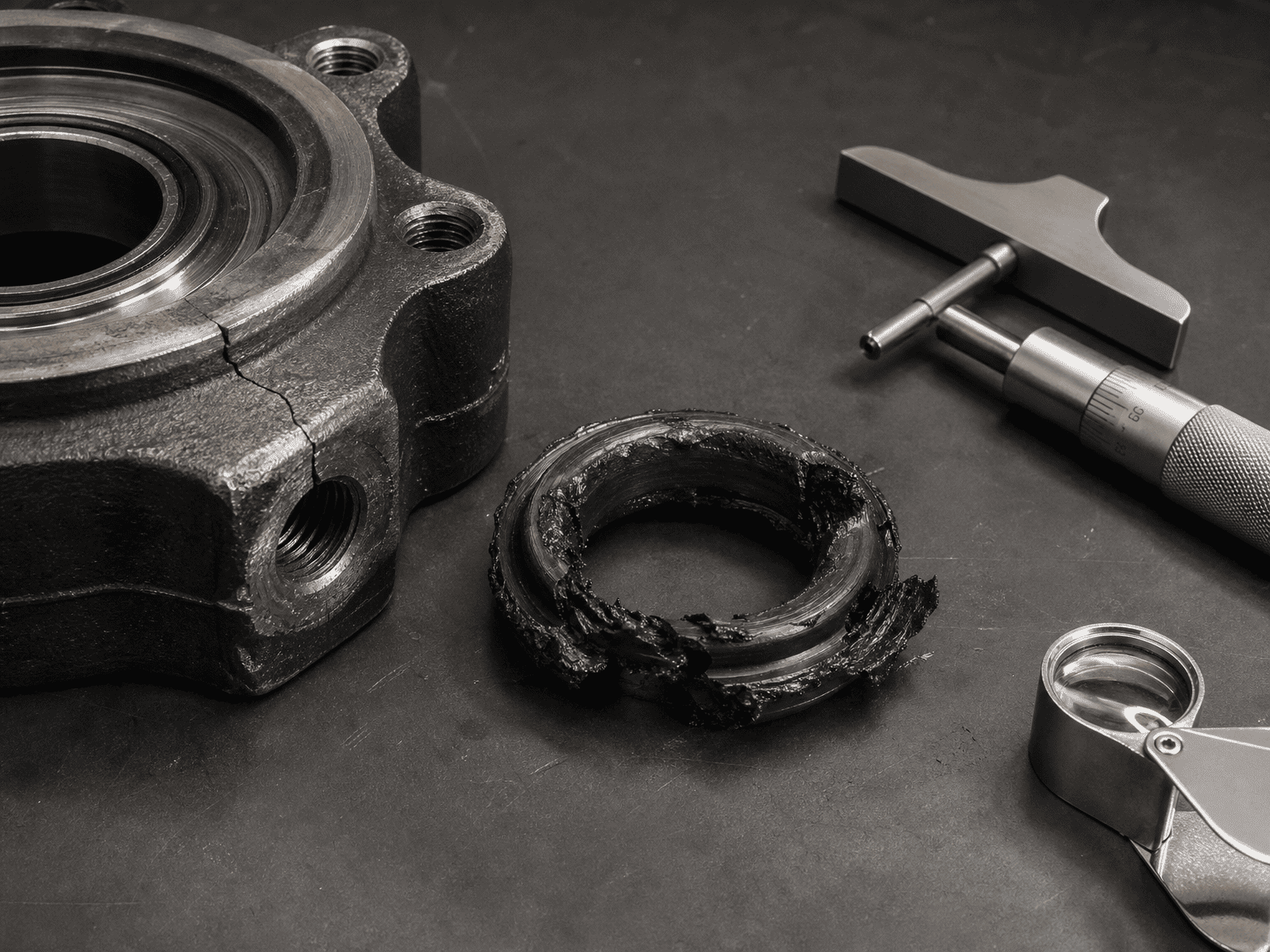

• Spruckna cylinderlock bak och spruckna svetsade flänsar
• Blåst glandpackning och deformerade stavtorkarhållare
• Sträckta dragstänger och kronisk pip-O-ringsextrudering
• Gallade eller skårade kuddspjut och passande bussningar

II. HurHydraulcylinderDämpning fungerar

En intern hydraulisk kudde omvandlar den rörliga massans kinetiska energi (plus den kontinuerliga framdrivningskraften från pumpen) till värme genom att tvinga en instängd oljevolym genom en begränsad öppning under ett kort retardationsslag sc (vanligtvis 20 till 40 mm eller 0,75 till 1,5 tum).

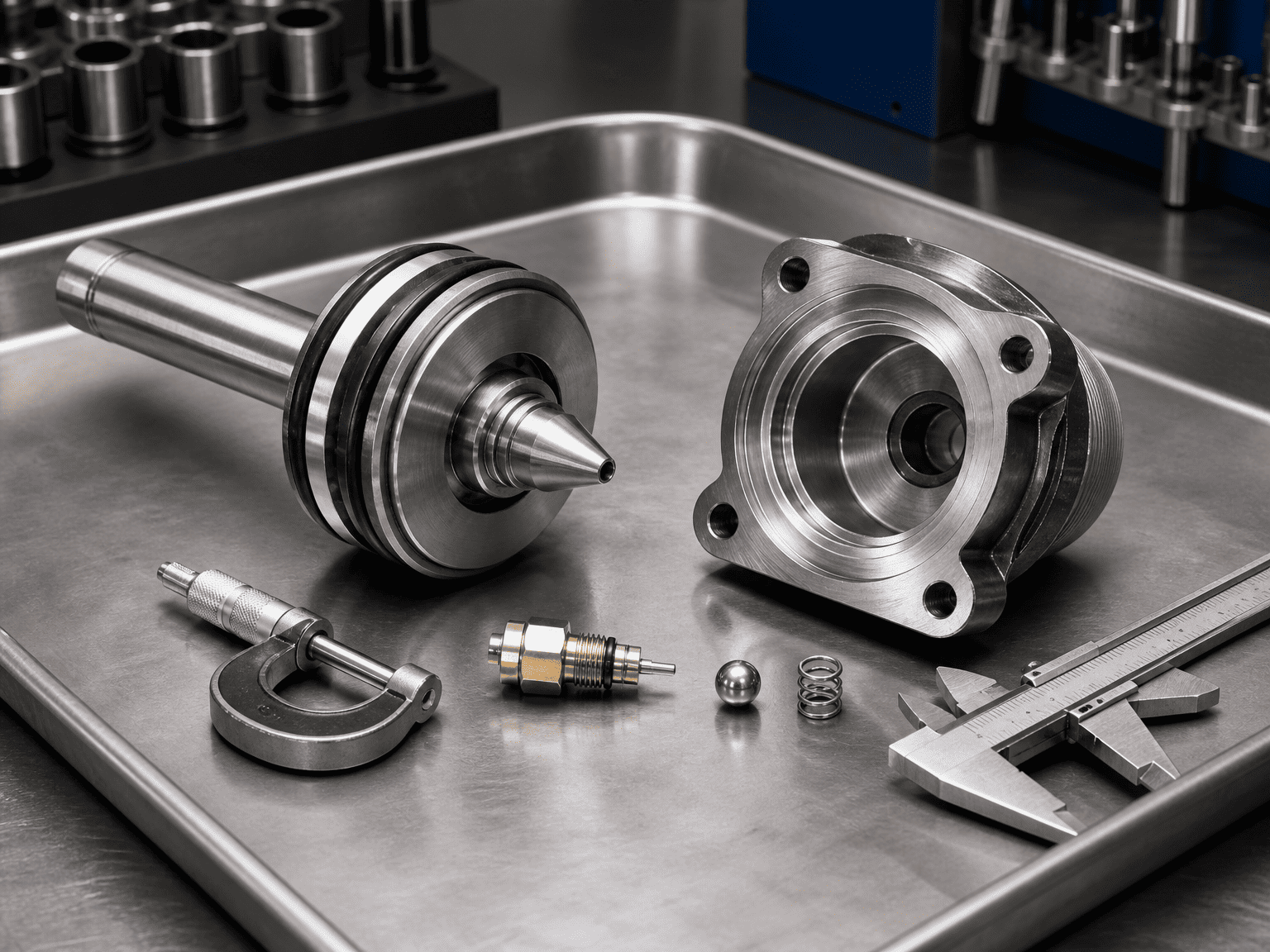

En korrekt utformad kuddeenhet inkluderar tre kärnmekaniska element:

1. The Cushion Spear (eller kolven):Ett precisionsbearbetat utsprång på kolven som stänger av huvudvätskeporten när den kommer in i ändlockets hålighet.
2. Den justerbara nålventilen:En doseringsöppning som gör att underhållstekniker kan finjustera avgasflödet baserat på faktiska arbetscykelhastigheter och oljeviskositet.
3. Den omvända backventilen för fritt flöde:En fjäderbelastad kula eller klaff som tillåter fullt obegränsat flöde in i cylindern under slagomkastning, vilket säkerställer omedelbar utbrytningshastighet utan fördröjning.

Steg-för-steg-kuddeenergi- och tryckberäkning För att avgöra om en invändig kudde säkert kan hantera din belastning utan att överskrida cylinderns spräng- eller utmattningströskel, beräkna den totala energi som ska absorberas:

Steg 1: Beräkna kinetisk energi för den rörliga massan

                                                                                  Ek = ½ m v²

Där:

m = Total rörlig massa (inklusive kolv, stång, tillbehör och extern nyttolast i kg eller lb)

v = Maximal hastighet i det ögonblick då kuddspjutet griper in i hålrummet (m/s eller in/s)

Steg 2: Lägg till framdrivningsarbete under retardation

Om pumpflödet fortsätter under retardation, fortsätter systemtrycket att trycka kolven över dynans slag sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Där:

Psys = Drivsystemtryck (Pa eller psi)

Apiston = Effektiv yta på körsidan (m² eller in²)

sc = Effektiv längd på kuddspjutet (m eller in)

Steg 3: Total energi att absorbera

                                                                        Etotal = Ek + Wprop ± Wgravitation

(Lägg till eller subtrahera gravitationsarbete m g sc sinθ om man rör sig vertikalt eller i en lutning).

Steg 4: Beräkna det genomsnittliga trycket för fångade kuddar

Den genomsnittliga retardationskraften Fdec som krävs är:

                                                                                  Fdec = Etotal / sc

Det resulterande genomsnittliga hydrauliska trycket inuti kuddkammaren Pcushion är:

                                                                              Pushion = Fdec / Acushion

Där Acushion är det ringformiga området av den fångade oljepelaren i dynans ficka (Abore − Aspear eller Arod).

Teknisk tumregel: Det maximala transienta trycket under initialt spjutinträde når vanligtvis 1,5 till 2,2× det beräknade genomsnittliga kuddtrycket. Om den beräknade toppen överstiger 1,5× cylinderns maximala nominella utmattningstryck, krävs en extern proportionell retardationsventil eller ett längre specialkuddespjut.

III. Vanliga fältmisstag som förstör vadderade cylindrar

1. Backa nålventilen helt in (nollflöde): Operatörer som försöker eliminera slutslagsljud stänger ibland nålventilen helt. Detta skapar ett totalt hydrauliskt lås i dynans ficka, vilket tvingar oljan förbi spjutspelet och blåser huvudtätningarna.

2. Ignorera horisontell tröghet på frirullande vagnar: Designers beräknar endast drivtrycket och glömmer den kinetiska energin hos en 10-tons rullande vagn. Även vid lågt tryck kommer hög tröghet att krossa en inre kudde.

3. Användning av standardkuddar med vattenglykol eller högviskös kall olja: Tjockare vätskor eller lågviskösa brandbeständiga vätskor förändrar avsevärt flödet genom doseringsnålen, vilket orsakar kraftigt övertryck under vinterstart på morgonen.

4. Försummar vätskeavluftning: Svampig, luftad olja som kommer in i dynan komprimeras som en fjäder, vilket orsakar studs, dieselning och oregelbunden retardation.

IV. Vad du ska skicka när du dimensionerar anpassade dämpade cylindrar

När du begär konstruerade dämpade cylindrar från HCIC, tillhandahåll:

• Total rörlig massa (inklusive cylinderstång och monterat verktyg)
• Arbetshastighetsprofil (stabil hastighet, acceleration och inflygningshastighet)
• Tillgängliga dynans slaglängdsbegränsningar
• Driftvätsketyp, arbetstemperaturområde och systemavlastningsventilinställning
• Monteringsorientering (horisontell, vertikal uppåt, vertikal nedåt eller lutande båge)

V. Teknisk gräns och teknisk ansvarsfriskrivning

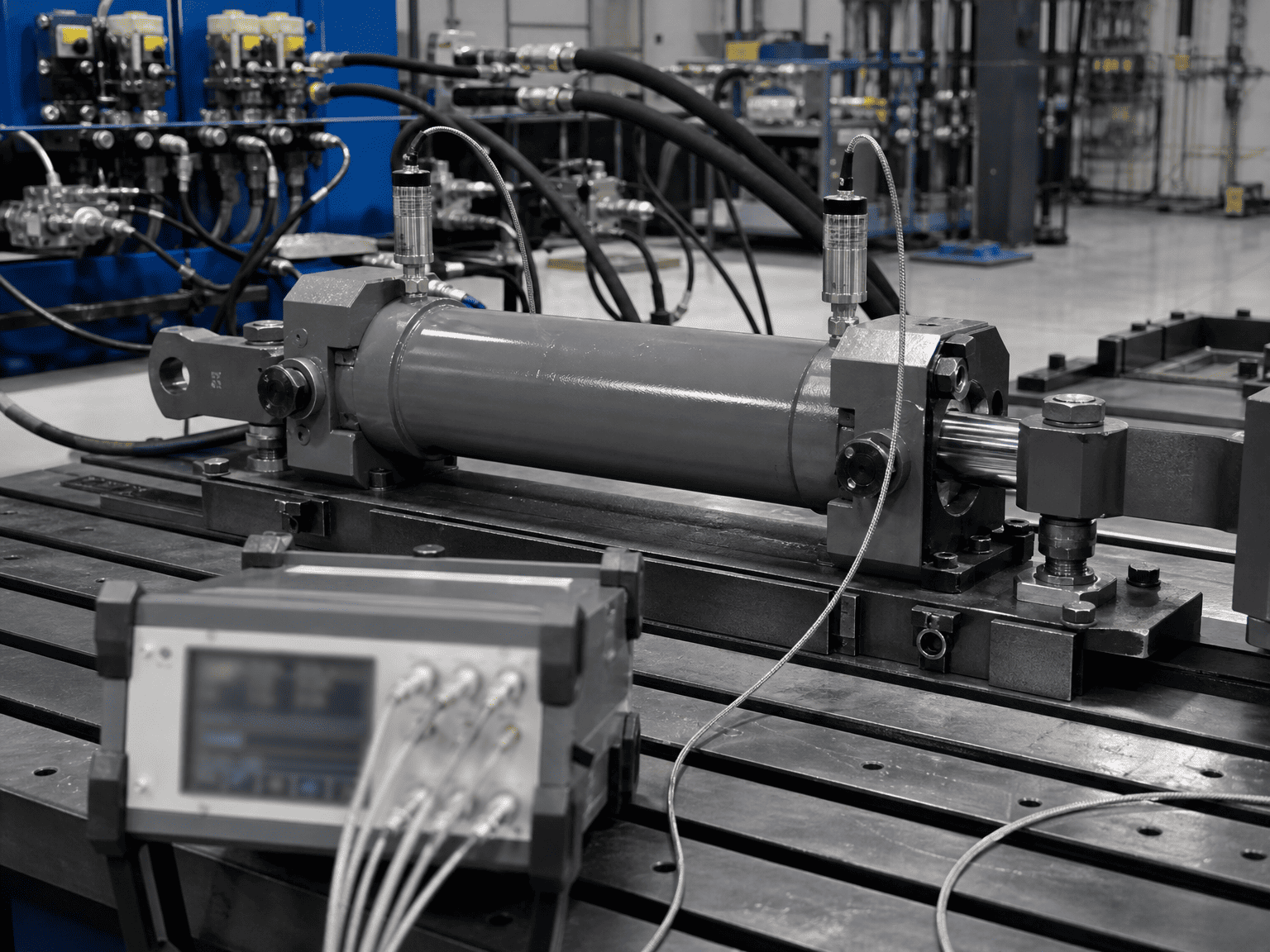

Kuddberäkningar som presenteras ovan ger grundläggande dimensioneringsuppskattningar baserade på stelkroppsmekanik. Faktiska toppdynamiska tryck beror på hydrauloljans bulkmodul, ledningskapacitans, utloppskoefficienter för nålmunstycket och ventilens svarstider. Slutliga utrustningskonstruktioner bör verifieras genom testning av tryckgivare och transientsimulering.*

VI. Konsultera HCIC för Custom Engineered Cushion Solutions

HCIC konstruerar skräddarsydda industriella och mobila hydraulcylindrar med skräddarsydda kuddprofiler för kraftfulla applikationer över hela världen.
