Hydraulcylinderdrift och motviktsventiljakt: Diagnostisk kriminalteknik för bommar för tung utrustning

I. 4 grundorsaker till obefalld bomdrift

När en lastad bom eller skopahydraulisk cylinderfaller utan förarens input, beror felet på en av fyra distinkta hydrauliska mekanismer:

Felmekanism	Fysisk grundorsak	Hörbart/visuellt symtom
Kolvtätningsbypass (internt läckage)	Extruderad U-kupa eller skårade slitringar som läcker olja från lockets ände till stavens ände	Cylinderfat hot spot; driften stannar när stången är mekaniskt stödd
Motbalans ValveSeat Weeping	Kontaminering under tallrikssätet, snittad patronnäsa eller utmattad fjäder	Olja som gråter förbi ventilporten; jämn drift oavsett tätningens tillstånd
Riktningsventilspolläckage	Överdrivet slitage på spolfrigången i system med öppet centrum	Uppstår endast om ingen låsventil är installerad i bomkretsen
Termisk oljekontraktion	Varm olja (65°C) kylning till omgivningstemperatur (15°C) krymper vätskevolymen med 3% till 4%	Initialt 10-20 mm fall under första timmen, stabiliseras sedan helt med noll tryckförlust

---

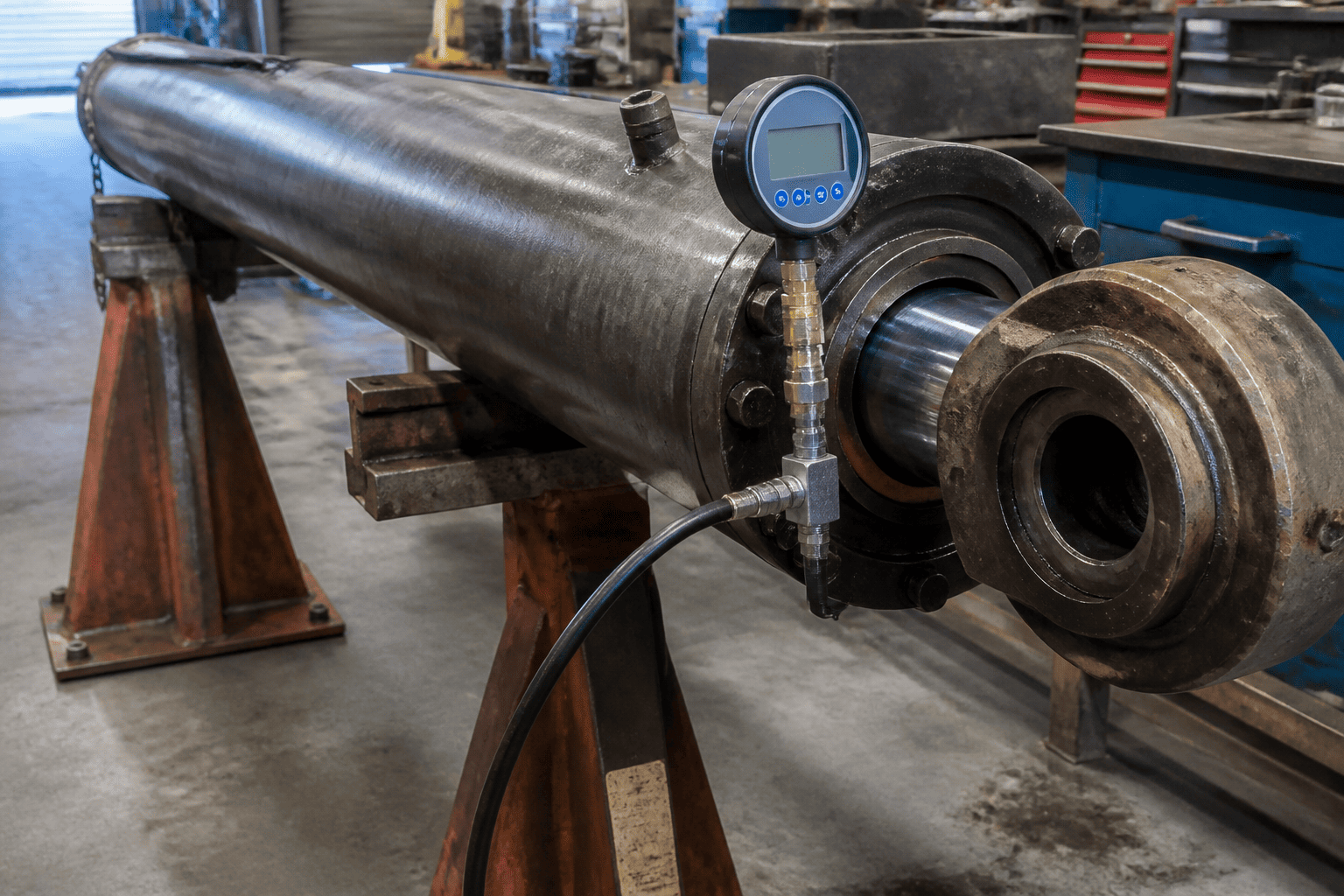

II. 15-minuters fältisoleringstest: Cylinder vs. ventil

Ta aldrig bort atung bomcylinderfrån en maskin innan du slutför detta definitiva isoleringstest:

1. Höj bommen till 45 grader med nominell belastning: Ta upp hydrauloljan till normal driftstemperatur (cirka 50°C till 55°C).

2. Lås ut och stödja bommen mekaniskt: Installera en konstruktionsgodkänd bomstöd eller kranslinga för att säkerställa absolut säkerhet.

3. Isolera stavändens returledning: Koppla bort hydraulslangen som är ansluten till stavänden (ringformig sida) av cylindern och lock på slangen. Lämna cylinderns ändöppning öppen över en ren mätbehållare.

4. Ta bort det mekaniska stödet: Låt full tyngdkraftsbelastning hänga på cylinderns oljepelare.

5. Observera Rod-End Port Urladdning:

• Resultat A (kontinuerlig ström av olja):Om olja stadigt rinner av från den öppna stångporten medan bommen kryper nedåt, passerar högtrycksolja kolvtätningspaketet över den inre kolvkronan in i stångkammaren. Cylindern kräver en intern ombyggnad eller tunnslipning.
• Resultat B (torr port, men bommen kryper fortfarande):Om ingen olja kommer ut ur stångporten men cylinderstången dras tillbaka, håller kolvtätningarna 100 % täta. Oljevolymen på locket rinner förbi sätet på den lasthållande motviktsventilen tillbaka till tanken.

---

III. Motviktsventiljakt: Varför sänkbara bommar ryser

Motbalansventiler (övercenterventiler) utför två kritiska uppgifter: de fångar upp olja för att förhindra lastfall om en ledning brister, och de mäter returflödet så att överskridande gravitationsbelastningar inte kan köra ur hydraulpumpen.

När en operatör sänker en tung bom och maskinen börjar häfta och skratta, fastnar motviktsventilen i pilottrycksinstabilitet (jakt):

Steg	Processbeskrivning
1	Operatören skickar lägre kommando → Pilottryck öppnar motviktsventilen
2	Ventilen öppnar → Oljan rusar ut från cylinderlockets ände → Bommen accelererar nedåt
3	Bommen faller snabbare än pumpen kan leverera olja → Pilottrycket sjunker till noll
4	Pilottryckförlust → Ventil slår plötsligt igen → Hydraulisk stötvåg, bom skakar

Denna cykel upprepas mellan fem och femton gånger per sekund, vilket genererar extremt akustiskt pladder och strukturell trötthet över bommens svängtappar.

---

IV. Tekniska regler: Välj rätt pilotförhållande

Det primära tekniska misstaget som utlöser motviktsjakten är att välja ett överdrivet aggressivt pilotförhållande för en flexibel, strukturell bom:

• Lågt pilotförhållande (3:1 till 4:1):Mycket stabil och smidig på flexibla bommar, lyftplattformar och långa kranarmar. Kräver högre pilottryck för att spricka upp, vilket ger naturlig hydraulisk dämpning som motstår tryckspikar.
• Medium pilotförhållande (4,5:1 till 5:1):Branschstandarden för styva grävmaskinlänkar och hjullastares lyftarmar där den mekaniska avböjningen är minimal.
• Högt pilotförhållande (8:1 till 10:1):Extremt energieffektiv eftersom minimalt pilottryck öppnar ventilen, vilket minskar pumpmotorbelastningen. Emellertid är patroner med hög kvot överkänsliga för mottryck och bör endast användas på styva vinschar eller korta, styva hydrauliska motordrivningar – aldrig på flexibla bomkonstruktioner med hög tröghet.

---

V. 4 bästa praxis för nolldrift hydraulisk tillförlitlighet

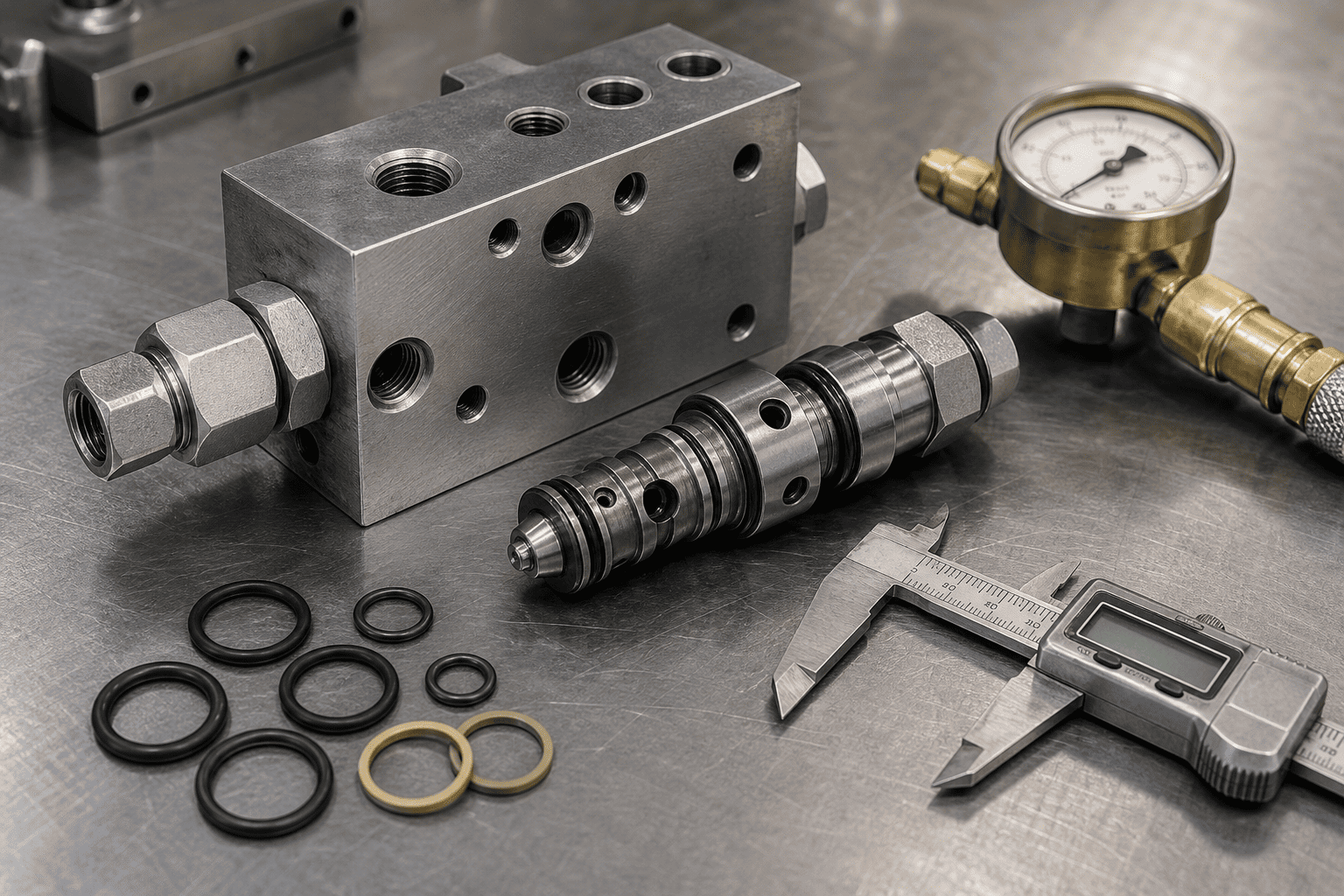

1. Spola hål i motbalansen före vridmoment:Till och med ett 20-mikrons stålspån som fastnar mellan tallriksnosen och grenrörssätet kommer att orsaka 50 mm bomdrift per timme. Spola alltid grenrörsborrningar till ISO 16/14/11 renhetsstandarder.

2. Specificera Viton/HNBR reservringar för högtryckshållning:Se till att kolvtätningspaketen använder anti-extrudering av termoplastiska stödringar som kan motstå 4 000+ psi kontinuerlig statisk hållning utan mikrokrypning.

3. Skilj termisk kontraktion från verkliga läckor:När du testar nyparkerade maskiner, vänta trettio minuter för att stabilisera oljetemperaturen innan du registrerar driftriktmärken.

4. Installera direktflänsade motviktsgrenrör:Undvik fjärrmonterade ventiler. Att skruva fast ventilblocket direkt till SAE 4-bultars flänsportar på cylindertrumman säkerställer stabil pilotåterkoppling och ingen risk för extern slangbrott.

---
