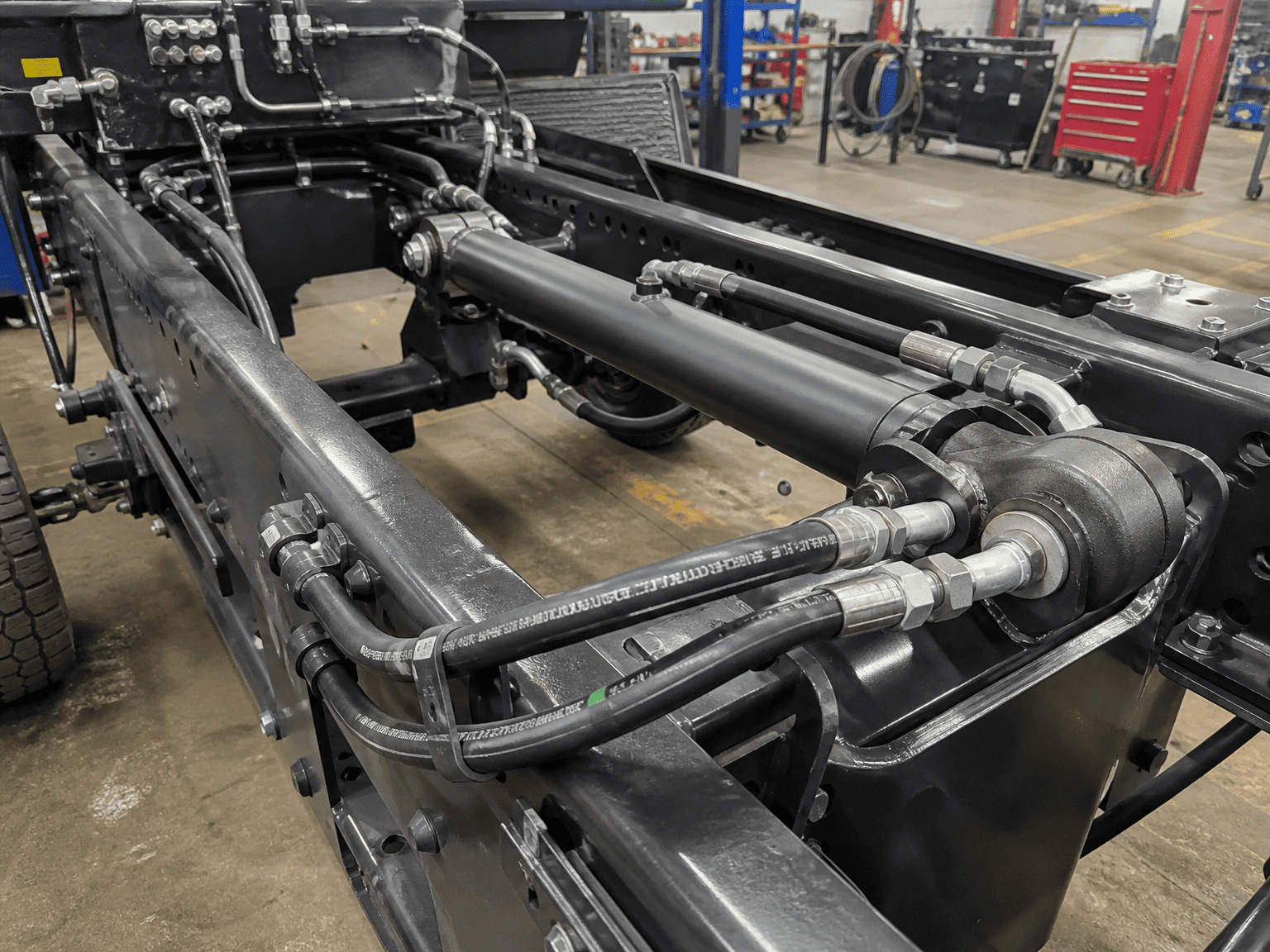

När enhydraulisk cylinderinte når sin planerade cykelhastighet eller går brännhett efter trettio minuters drift, skyller ingenjörer ofta på hydraulpumpen eller riktningsventilen. I verkstaden är dock grundorsaken ofta mycket enklare: cylinderportarna och de sammankopplade rören är kraftigt underdimensionerade för den erforderliga flödeshastigheten.
Vätska som tvingas genom en begränsad portöppning beter sig som vatten som blåses genom en klämd trädgårdsslang. Hastigheten skjuter i höjden, laminärt flöde kollapsar till våldsam turbulens och massiva tryckfall utvecklas över babords hals. Denna begränsning omvandlar värdefulla hydrauliska hästkrafter direkt till destruktiv värme, saktar ner snabba förlängningsslag och kan till och med utlösa lokal kavitation eller mottryckstätningsutblåsning under höghastighets gravitationsindragning.
Att få rätt portstorlek handlar inte bara om att matcha vilken gängtapp som än råkar vara i verktygssängen. Det kräver balansering av vätskehastigheten över varje driftlinje för att säkerställa tyst, energieffektiv och läckagefri kraftleverans.
Vätskehastigheten bestämmer om oljan flyter jämnt i parallella strömlinjer (laminärt flöde) eller kränger kraftigt med högt friktionsmotstånd (turbulent flöde). Industriella och mobila utrustningstillverkare följer strikta hastighetsriktlinjer över olika kretsgrenar:
| Kretsgren / linjetyp | Rekommenderad hastighet (m/s) | Rekommenderad hastighet (ft/s) |
|---|---|---|
| Pumpsugledningar | 0,5 till 1,2 m/s | 2,0 till 4,0 fot/s |
| Returledningar (lågt tryck) | 1,5 till 2,5 m/s | 5,0 till 8,0 fot/s |
| Kontinuerliga tryckledningar | 3,0 till 5,0 m/s | 10,0 till 16,0 fot/s |
| Intermittenta högflödeslinjer | Upp till 6,0 m/s | Upp till 20,0 fot/s (kort drift) |
| Cylinderhamnhalsar | 3,5 till 5,5 m/s | 12,0 till 18,0 fot/s |
Ienkelstavs dubbelverkande cylindrarolja som kommer ut från lockets ände under indragningsflöde multipliceras med areaförhållandet (ofta 1,5:1 till 2:1). Om en pump levererar 30 GPM in i stavhålet, **45 till 60 GPM strömmar ut ur locket-änden. Om lockporten endast var dimensionerad för matningshastigheten på 30 GPM, kan returledningens hastigheter överstiga 25 ft/s, vilket skapar ett massivt mottryck som bekämpar indragningstakten och överhettar hela systemet.
Använd följande snabbreferensdiagram för att välja minsta rekommenderade cylinderportstorlek baserat på momentana toppflöde som kommer in i eller ut ur porten:
| Flödeshastighet (GPM) | Flödeshastighet (L/min) | SAE Straight ThreadO-Ring Boss (ORB) | SAE 4-bultsfläns (kod 61 / kod 62) |
|---|---|---|---|
| 1 till 5 GPM | 4 till 19 l/min | SAE #4 (7/16-20) | Ej tillämpligt |
| 5 till 12 GPM | 19 till 45 l/min | SAE #6 (9/16-18) | Ej tillämpligt |
| 12 till 22 GPM | 45 till 83 l/min | SAE #8 (3/4-16) | 1/2" kod 61 fläns |
| 22 till 38 GPM | 83 till 144 l/min | SAE #10 (7/8-14) | 3/4" kod 61 fläns |
| 38 till 55 GPM | 144 till 208 l/min | SAE #12 (1-1/16-12) | 1" kod 61 fläns |
| 55 till 90 GPM | 208 till 340 l/min | SAE #16 (1-5/16-12) | 1-1/4" Kod 61/62 |
| 90 till 150 GPM | 340 till 568 l/min | SAE #20 (1-5/8-12) | 1-1/2" Kod 61/62 |
| 150+ GPM | 568+ L/min | Anpassat grenrörsblock | 2" till 3" Kod 62 |

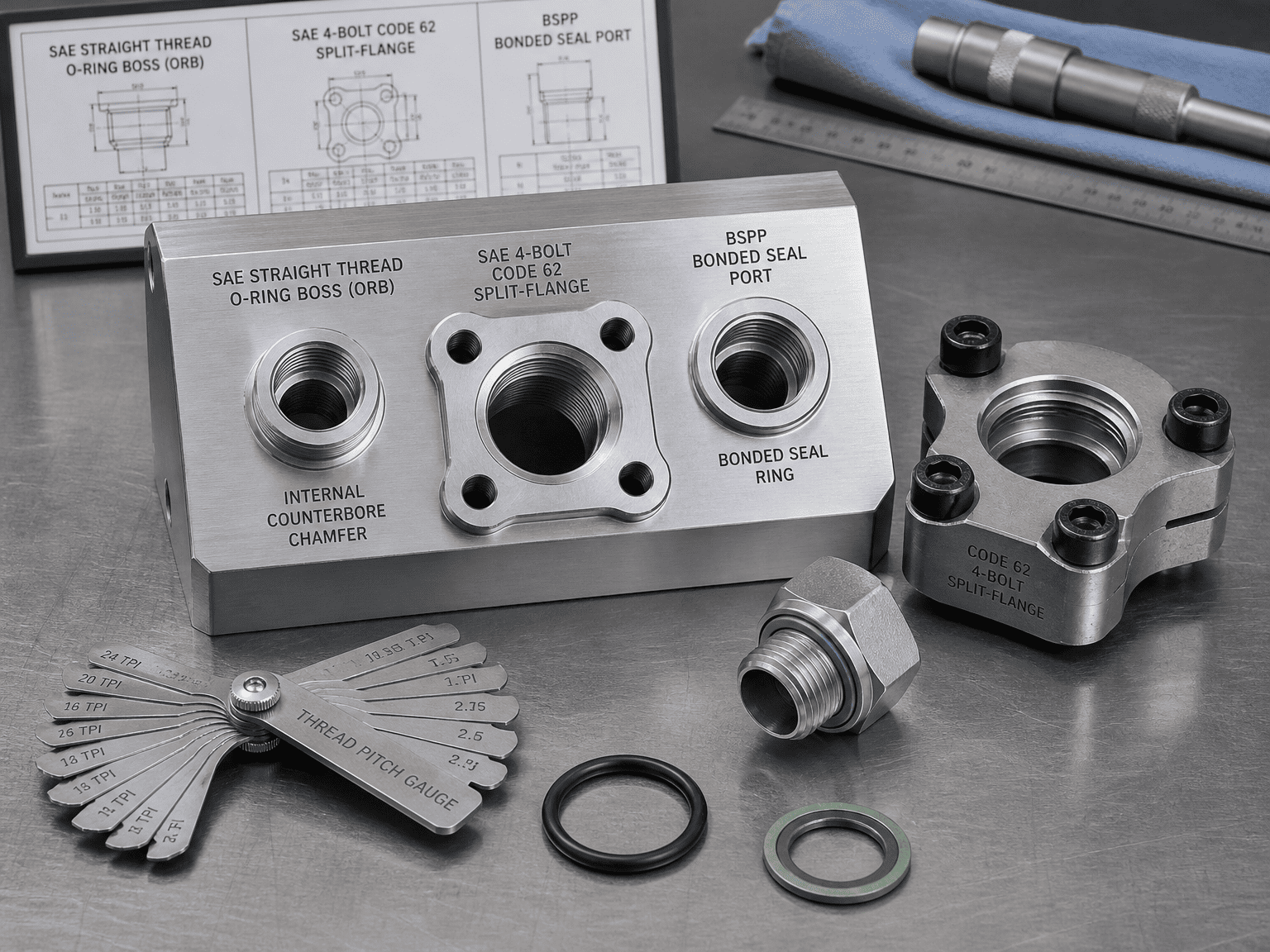

[SAE ORB (O-Ring Boss)] ===> Radiell elastomer tätning utan läckage; föredraget för upp till 5 000 psi
[ SAE 4-bultsfläns] ===> Kraftig stöt- och vibrationsbeständig; bäst för >1" högflödesportar
[BSPP (G-tråd)] ===> Bondad tätningsring platt yta; global ISO-standard utanför Nordamerika
[ NPTF (Tapered Pipe)] ===> Metall-till-metall kilning; benägna för spänningssprickor och högtrycksläckor
Hur den tätar: Raka UN/UNF parallella gängor ger mekanisk klämkraft, medan en elastomer O-ring sitter i en invändig bearbetad försänkningsfasning.
Varför OEM-tillverkare föredrar det: Det eliminerar risken för att sprickor dras åt för hårt, tillåter justerbar 90-graders armbågsorientering med låsmuttrar och håller pålitligt tryck upp till 5 000 psi (345 bar) utan att gråta.
Så här tätar den: En tung delad fläns eller infångad fläns klämmer fast ett platt flänshuvud som innehåller en O-ring direkt mothydraulisk cylinderkropp med fyra höghållfasthetsgrad 8 bultar.
Bästa applikationerna: Viktigt för portstorlekar 1-tum och större på tunga gruvgrävmaskiner, skrotbalspressar med stor tonnage och mobilkranar. Den tål intensiv mekanisk linjepulsering och tillåter kompakta linjeanslutningar utan skiftnyckelsvängstörningar.
Hur den tätar: Parallella gängor med en elastomer bunden tätningsring (Dowty bricka) eller kvarhållen O-ring mot en plan yta med fläckar.
Bästa applikationer: Den dominerande internationella standarden för kommersiell utrustning i Europa, Asien och export, som erbjuder tillförlitlig nollläckagetätning motsvarande SAE ORB.
Felläget: Avsmalnande rörgängor är beroende av metalldeformation längs gängflanken. Under termisk expansion, tryckstötar och vibrationer sköljs rördock bort och orsakar läckor. För hårt åtdragande avsmalnande kopplingar kilar portbocken utåt, vilket ofta delar av svetsade cylinderändlock.
Även om din portstorlek matchar flödesschemat, kan interna geometriskader fortfarande strypa din cylinder:
Rekommendationer för hastighet och portstorlek i den här guiden representerar branschstandardiserade tekniska metoder. För applikationer som involverar högfrekvent servocykling, vatten-glykolvätskor eller svåra arbetscykler, kontakta HCICs ingenjörsspecialister för fullständig beräkningsvätskedynamik (CFD) och optimering av grenrör.
