Hydraulcylinder monteringsstift öga och bussning fel: kriminalteknisk analys av galling, slitning och ovalitet

I. Cylindermonteringarnas högspänningsverklighet

Närhydrauliska cylindrarmisslyckas, tittar fälttekniker instinktivt in i pipan – kontrollerar kolvtätningar, stavkrom och torkarringar. Ändå, i tunga mobila maskiner som grävmaskiner, gruvskopor, soppackare och ledade hjullastare, orsakas upp till 40 % av oplanerade cylinderbyten av katastrofala mekaniska fel vid monteringssvängpunkterna: stångöglan, basgaffeln eller tapphålen.

En frusen, skuren eller ovaliserad svängtapp låser artikulationslederna, framkallar allvarliga laterala böjmoment över kolvstången och accelererar läckage av huvudkörteln. Den här ingenjörsguiden beskriver rotmekaniken för slitage med stiftögon, rättsmedicinsk diagnostik för att särskilja gnissning från slitande korrosion och metallurgiska riktmärken för att välja kraftiga bussningar och härdade legeringsstift.

---

II. 3 Fatal Pivot Failure Modes förklaras

2.1 Limsvetsning (metall-till-metall kallsvetsning)

När en grävskopahydraulisk cylinderbryter genom tät lera eller sten, överstiger kontakttrycket över stiftet och bussningen lätt 80 till 100 MPa (11 600 till 14 500 psi). Om smörjfettsfilmen går sönder kommer de mikroskopiska ytorna på stålstiftet och stålstångsögat att beröras direkt. Friktion genererar omedelbart lokal värme som överstiger 800°C, vilket gör att mikrosvetsar bildas och river bort bitar av modermetall. Inom några timmar griper stiftet fast inuti gaffeln.

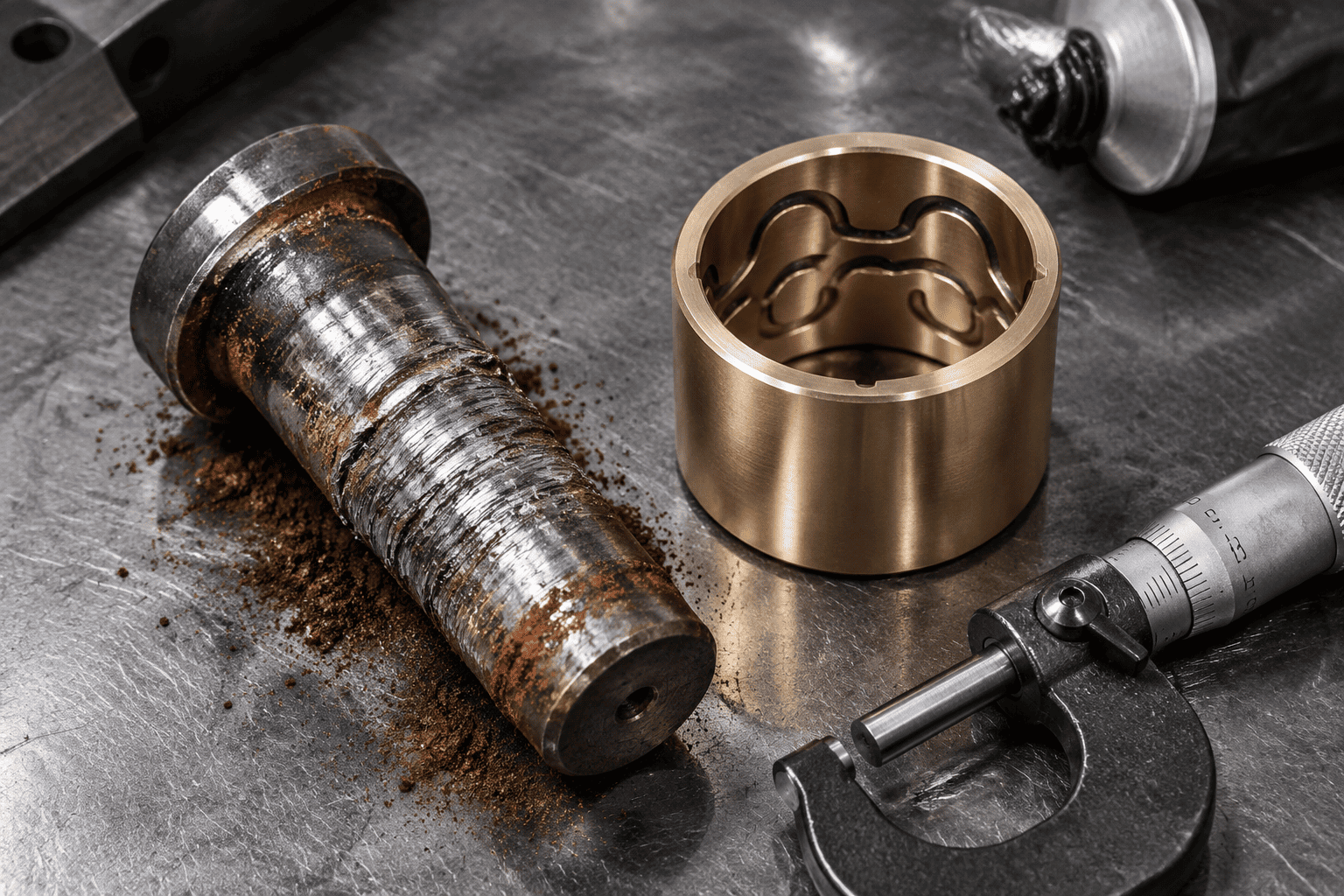

2.2 Fretting Corrosion (The Red Powder Dilemma)

I högfrekvent vibrerande utrustning som skärbord och hydrauliska hammare, genomgår svängtappen små vinklade mikrorörelser (mindre än 50 mikron) under kontinuerlig belastning. Denna mikrognidning torkar bort fett och pulveriserar mikroskopiska stålpartiklar. Eftersom dessa nyklippta stålpartiklar oxiderar i luft, bildar de hård järnoxid (Fe₂O₃), vilket skapar en slipande röd polerande rouge som slipar stiftögat överdimensionerat.

2.3 Eye Bore Ovalization & Fatigue Cracking

I smidda stångöglor i ett stycke och svetsade bottenplattor gör kontinuerlig riktningshamring att rundstiftshålet permanent ger efter till en långsträckt ellips. När spelrummet överstiger 0,8 mm (0,030"), förstärks dynamiska stötbelastningar exponentiellt, vilket så småningom initierar utmattningssprickor i ögats spänningskoncentrationer klockan 3 och klockan 9.

---

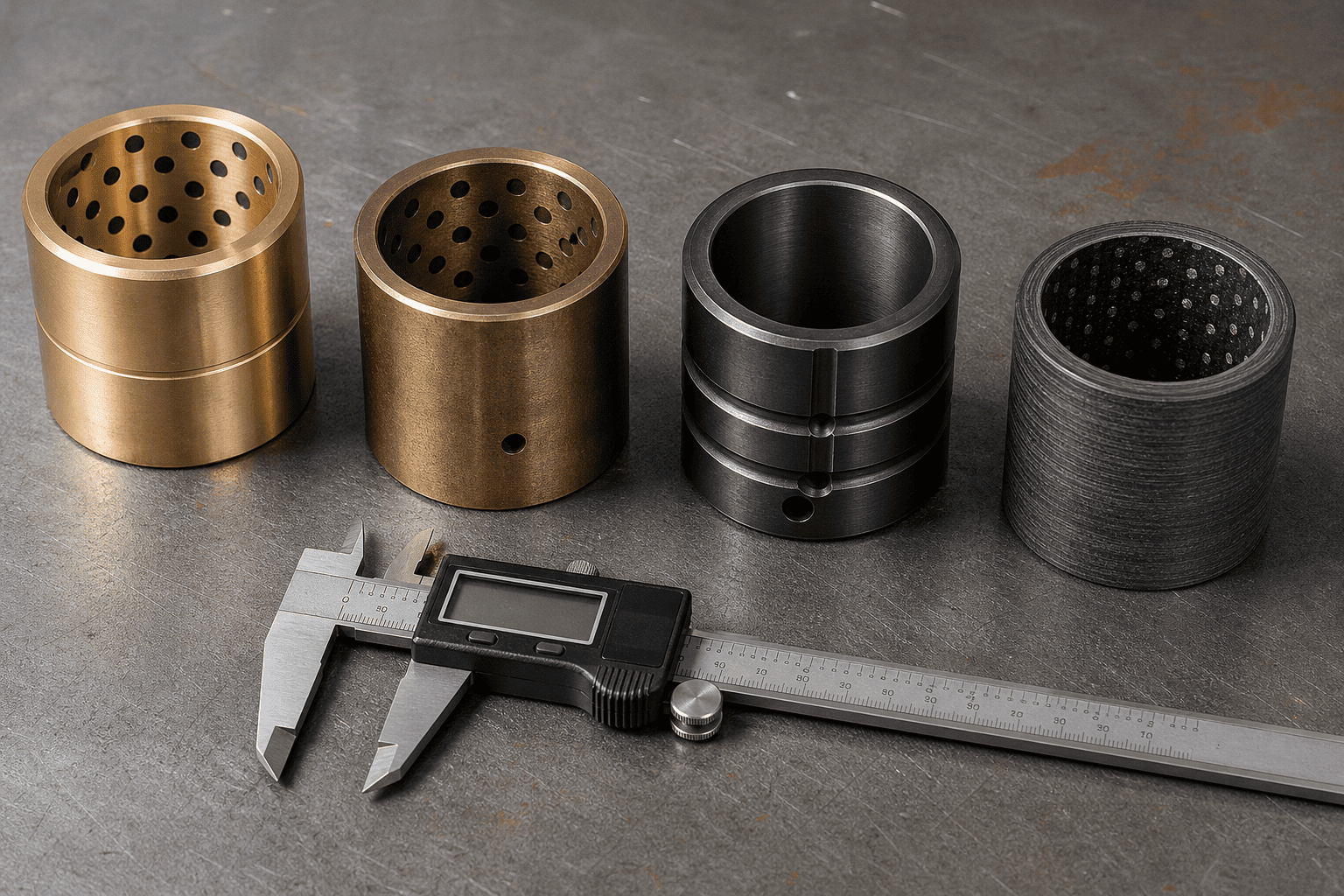

III. Bussningsguide: brons vs. härdat stål vs. självsmörjande komposit

Att välja rätt bussningsarkitektur är skillnaden mellan 1 000 timmar och 10 000 timmars problemfri pivotlivslängd:

---

IV. Fettspårsgeometri: Figur-8 vs. spiralfördelning

1. Standard raka fetthål misslyckas på grund av oscillerandehydraulisk cylinderstiften roterar endast 30 till 60 grader och fullbordar aldrig en hel 360-graders rotation. Som ett resultat migrerar fett som injiceras genom ett enda mitthål aldrig till den belastade sidan av stiftet.
2. För att säkerställa kontinuerlig hydrostatisk smörjning över partiellt roterande pivoter:
3. Figur-8 Kontinuerlig slingspår: Den absoluta guldstandarden för tunga mobila cylindrar. När fett injiceras fördelar den kontinuerliga korsade slingan färskt extremtrycks (EP) molyfett över hela bredden av högtryckskontaktzonen.
4. Dubbla cirkulära ändspår med anslutande kanaler: Fångar en aktiv fettbehållare i båda ändarna av bussningen, vilket förhindrar inträngning av lerigt vatten, vägsalt och slipande kiseldioxiddamm.

---

V. Pivot Pin Metallurgy: Varför ythårdhet är icke-förhandlingsbar

Installera aldrig ett ohärdat kommersiellt 1045 kolstålstift i en tung cylindergaffel. Standard 1045 har en ythårdhet på endast 18 till 22 HRC; den kommer att deformeras och galla inom några veckor mot en bussning av manganbrons eller härdat stål.

---

VI. HCIC tekniska specifikationer för pivotstift:

Bas kärnmaterial: 4140 krom-molybden eller 8620 nickel-kromlegerat stål, härdat och härdat för kärnseghet (28–32 HRC) för att absorbera extrema böjningsstötar utan att knäckas.

Ythöljeshärdning: Induktionshärdat eller djupt höljeförkolat till 58 till 62 HRC till ett minsta djup av 1,5 mm (0,060").

Ytfinish: Precisionsslipad och polerad till Ra ≤ 0,2 μm (8 mikrotum). . I frätande marin miljöer, avisningsvägsalt eller kemiska gödningsmedelsmiljöer, specificera en 25-mikron hårdförkromning eller QPQ flytande nitrering topplack över det härdade höljet.

---

VII. 4 Fältunderhållsregler för att förhindra pivotfel

1. Mandate Extreme-Pressure (EP-2) fett med 3 % till 5 % molybdendisulfid (MoS₂) ): Standard multifunktionslitiumfett tvättas bort under kraftiga stötbelastningar. Moly-plättar binder sig fysiskt till stålskillnader, vilket ger solid torrsmörjning även när fettfilmer pressas ut.
2. Mät ögonfrigång var 500:e driftstimme: Använd teleskopiska hålmätare för att kontrollera spelet mellan stift till bussning. Om det totala diametrala spelet överstiger 0,5 mm (0,020"), byt ut offerbussningen omedelbart innan huvudstångens ögahål börjar ovala.
3. Svetsa aldrig direkt på en bultad stift: Om en stift fastnar i ett öga, använd hydrauliska dragkolvar eller induktiva värmekragar för att dra ut den. Att bränna eller hamra svampar i stiftändarna, hål i precisionsförälderns borrning bortom räddningen.
4. Inspektera hållarstift & snäppringspår: Kontrollera att tryckbrickor och kraftiga spiralhållarringar är intakta för att förhindra att axiell stift går ut under maskinens drift.

---

VIII. Teknisk konsultation & Heavy-Duty Replacement Sourcing

Upplever du ihållande knaster, knasande svängleder eller sprickor i öronen i din utrustningsflotta?

Kontakta HCICs specialiserade ingenjörsgrupp. Vi tillverkar tunga specialcylindrar utrustade med manganbrons, härdad legering eller självsmörjande kompositbussningar, parade med certifierade 58–62 HRC induktionshärdade stift konstruerade för tillförlitlighet utan driftstopp.
