A hydraulisk cylinderkan komma fram i gott skick och fortfarande vara skadad innan den når maskinen. Oskyddade portar samlar in kontaminering. En exponerad kolvstång kan korrodera. En cylinder som förvaras i fel position kan utveckla problem med tätning eller inre korrosionsproblem.
Det är därför mottagning och lagring bör behandlas som en del av installationsprocessen, inte som lagerhållning. Målet är enkelt: hålla cylindern ren, skyddad och spårbar tills en utbildad tekniker är redo att ansluta den.
Denna guide är till för OEM-köpare, underhållsteam och distributörer som hanterar hydraulcylindrar före installation. Den fokuserar på praktisk förvaring och kontroller före driftsättning. Den ersätter inte cylindertillverkarens produktmanual eller säkerhetsproceduren för maskinen.

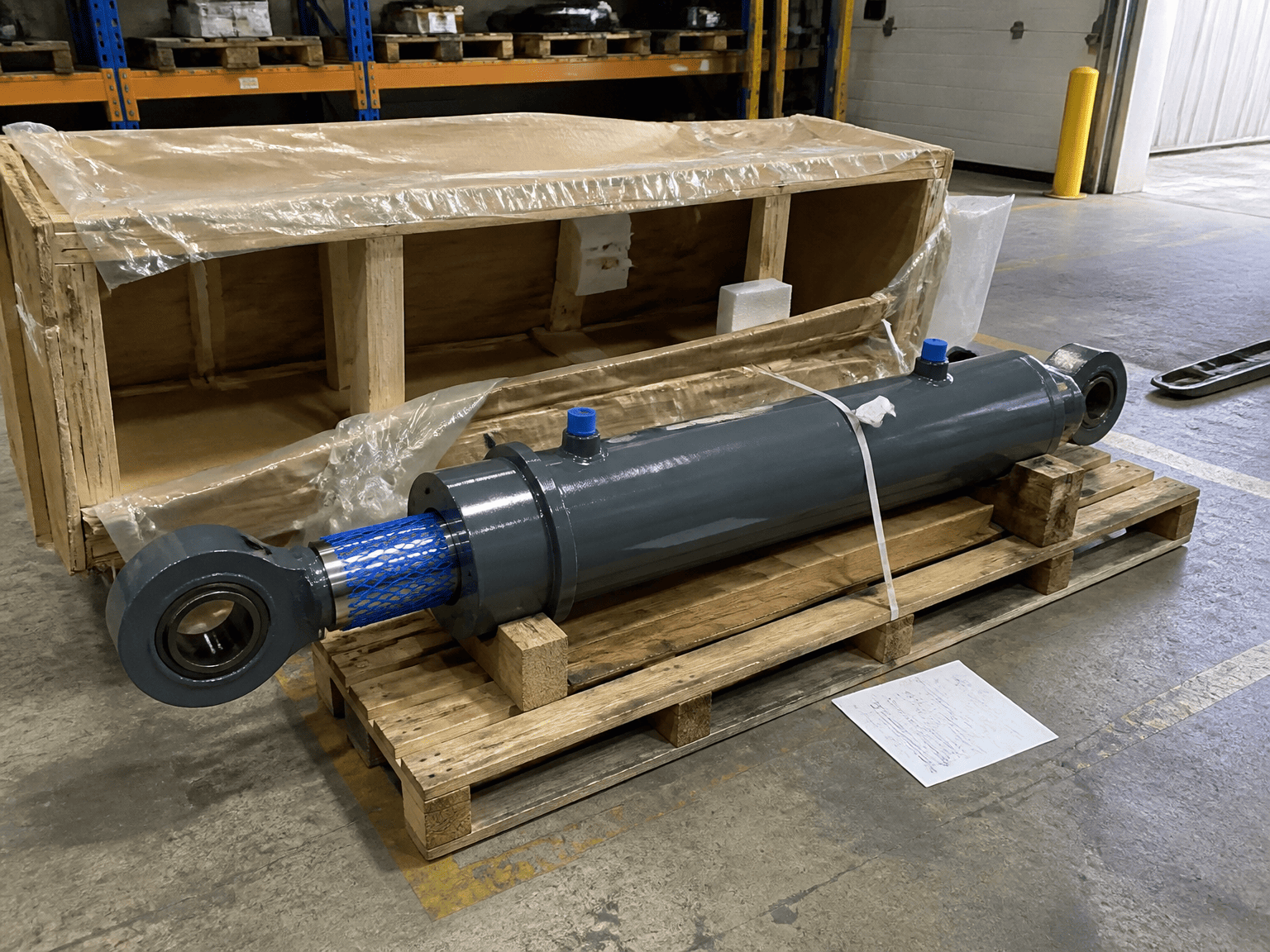

Starta inspektionen medan förpackningen och transportskyddet fortfarande är på plats. Anteckna modell, kvantitet, synliga skador och eventuellt saknat tillbehör. Ta bilder innan du tar bort skyddsmaterial om lådan, pallen eller cylindern visar stötmärken.
Kontrollera följande punkter:
Hänchens monteringsanvisning börjar med att kontrollera leveransen med avseende på fullständighet och skador. Det är en användbar disciplin för alla ersättnings- eller OEM-projekt: upptäck inte en saknad monteringsdel efter att cylindern redan har flyttats till lager.
Om skadan är synlig, isolera föremålet och dokumentera det innan du rengör, målar eller försöker flytta kolvstången.
Parkers cylindervägledning säger att portskyddspluggarna ska sitta kvar tills installationen. Anledningen är praktisk. Öppna hydrauliska portar ger en direkt väg för damm, metallspån, fukt och annan förorening in i cylindern.
Ta inte bort pluggarna bara för att kontrollera gängan. Bekräfta porttypen från ritningen eller produktdokumentationen. När rörledningarna är klara att installeras, rengör ledningarna och kopplingarna innan anslutningen görs. Parker varnar också för att rörledningar bör rengöras noggrant för att avlägsna spån och grader från gängning eller utvidgningsarbete.
En ren anslutning är inte bara en idrifttagningspreferens. Kontaminering kan skada tätningar, ventiler och färdiga cylinderytor efter att maskinen börjar cykla.
Parker rekommenderar ett förvaringsområde inomhus med en torr, ren och icke-korrosiv atmosfär. Cylindern bör skyddas från inre korrosion såväl som yttre stötar.
Förvaringsområdet bör också begränsa:
Använd inte cylindern som stöd för andra material. Förvara identifierings- och produktdokument med varan eller i en spårbar lagerpost. En cylinder som tappar sin modell eller orderinformation blir svårare att verifiera när maskinen äntligen är klar.
För konventionella industricylindrar rekommenderar Parker vertikal förvaring med kolvstången uppåt när det är möjligt. Detta läge kan minska korrosionsrisken från kondensation inuti cylindern och hjälpa till att minimera tätningsskador.
Rätt position kan bero på cylinderkonstruktion, slaglängd, vikt, installerade tillbehör och tillverkarens instruktioner. Teleskopcylindrar, enkelverkande cylindrar och cylindrar med särskilda förvaringskrav bör inte placeras enligt en generisk lagerregel.
Om en cylinder måste förvaras horisontellt, stöd den över lämpliga punkter så att röret, stången och monteringstillbehören inte böjs eller skadas. Förhindra rullning och skydda kolvstången från kontakt med kuggstången eller golvet.
Om cylindern förvaras full med hydraulvätska, noterar Parker att vätskeexpansion orsakad av temperaturförändringar måste beaktas. Detta är en punkt för tillverkaren eller hydraulingenjören att bekräfta innan långtidsförvaring.
Kolvstången är en av de viktigaste ytorna att skydda under lagring. Rost, bucklor och repor kan skada stångtätningen och styrningen när cylindern börjar röra sig.
Parker rekommenderar beläggning av exponerade omålade ytor, såsom kolvstången, med en rostskyddande blandning när utrustningen förvaras utomhus under längre perioder. Rätt skyddsprodukt och borttagningsmetod bör bekräftas för stavens finish, tätningsmaterial och lagringstid.
Inspektera stången i gott ljus före installationen. Söka efter:
Polera, slipa eller måla inte om en skadad stav som en snabb lösning. Registrera skicket och fråga cylinderleverantören eller kvalificerat reparationsteam om delen kan accepteras.
Före montering, jämför cylindern med godkänd ritning och beställningsdetaljer. Bekräfta den totala längden, slaglängden, monteringssättet, portorienteringen, stångändens anslutning och medföljande tillbehör.
Hänchen instruerar installatörer att ta bort tätningspluggar eller täckplåtar som används för att skydda produkten under transport före montering. Ta bort dessa skydd i rätt skede: håll de hydrauliska portarna stängda tills rörledningarna och kopplingarna är klara, rengör sedan anslutningsområdet innan du öppnar kretsen.
Installationsteamet bör också bekräfta att:
Både Parker och Hänchen betonar att cylinderinstallation är en specialistuppgift. Följ maskinbyggarens låsnings-, lyft- och tryckavlastningsprocedurer.

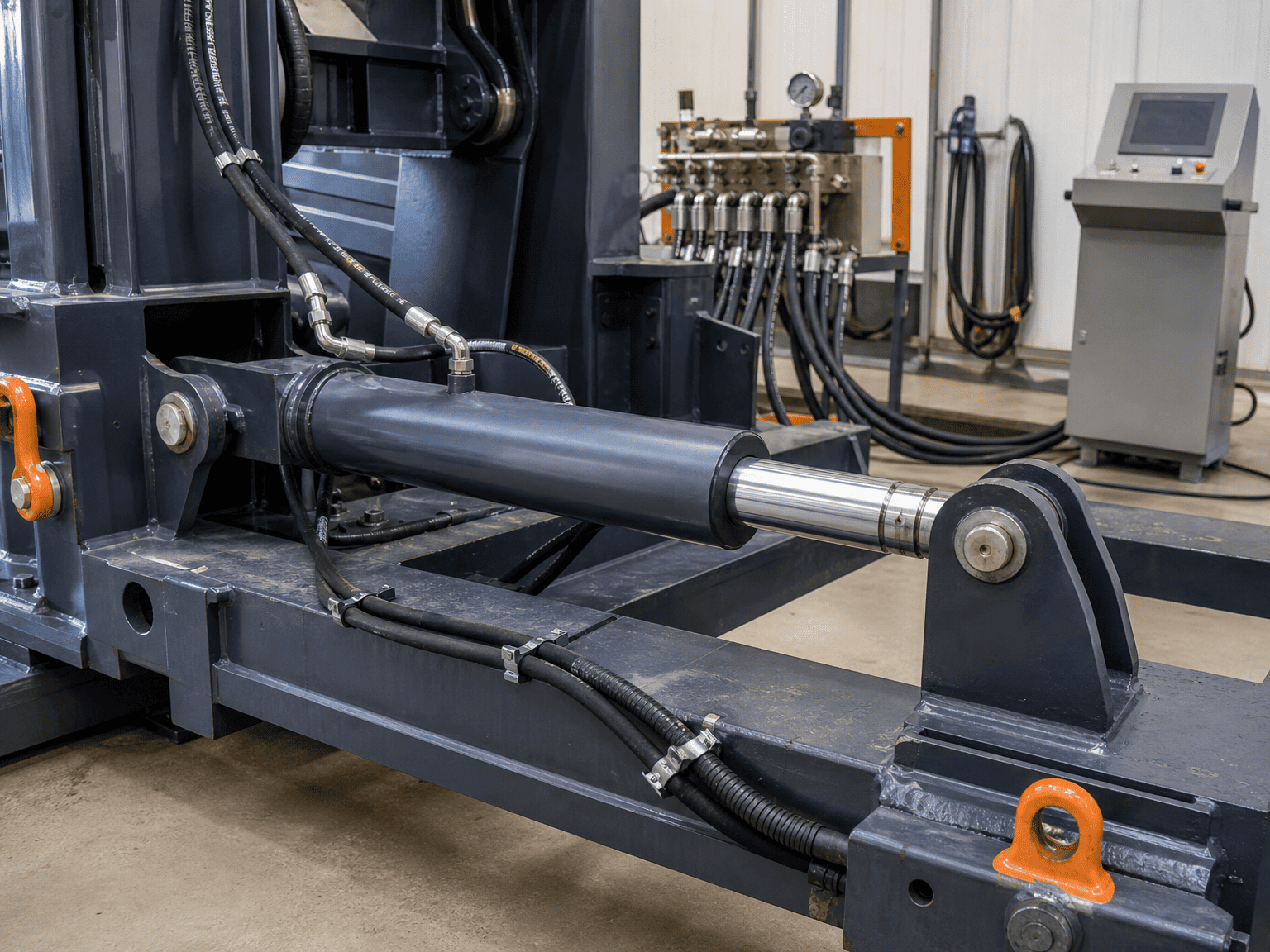

A hydraulisk cylinderska inte användas för att dra en maskinstruktur på plats. Efter lagring bör installationsteamet bekräfta att stödpunkterna, monteringsytorna och anslutna maskindelar möts utan att tvinga cylindern på plats. Hänchen rekommenderar stressfri installation och varnar för överskridande av tillåtna sidobelastningar på kolvstången.
Före driftsättning, kontrollera installationen från cylindern och utåt:
- Monteringsytorna är rena och helt sittande
- Cylindern stöds utan att röret vrids
- Stångändens anslutning tvingar inte stången i sidled
- Stången kan nå båda ändarna av det avsedda slaget utan kontakt
– Slangar har tillräckligt med rörelsemån och skaver inte på ramen
- Skyddar och närliggande delar lämnar det utrymme som krävs
Parkers säkerhetsanvisningar behandlar också uppriktning som ett installationsansvar. Gör denna kontroll innan tryck appliceras, medan eventuella störningar fortfarande kan korrigeras utan att belasta cylindern eller maskinstrukturen.
Luft som är instängd i en hydraulcylinder kan påverka driften och komponentens beteende. Hänchens installationsvägledning rekommenderar att man placerar ventilationsöppningar upptill där det är tillämpligt och ventilerar cylindern före start.
Den exakta avluftningsproceduren beror på cylinderkonstruktionen och maskinkretsen. Använd tillverkarens instruktioner, håll trycket kontrollerat och se till att utsläppt vätska och luft inte kan skapa en fara.
Efter avluftning rekommenderar Hänchen långsam, obelastad och lågtrycksrörelse före normal drift. Driftsättningsteamet bör observera:
- Smidig förlängning och indragning
- Läckor vid portar, tätningar och beslag
- Stångrörelse och inriktning
- Oväntat ljud, prat eller stötar
- Slangrörelse och kontakt med ramen
- Beteende vid slutet av slaget och dämpning, om sådan finns
Flytta inte direkt från lagerförrådet till ett fulllasttest utan detta kontrollerade inspektionssteg.
För varje cylinder, för en kort förteckning som innehåller:
- Modell och serie- eller orderreferens
- Mottagningsdatum och lagringsplats
- Förpacknings- eller transportskada
- Port-plugg och stavskyddsskick
- Lagringsplats och inspektionsdatum
- Synlig korrosion eller ytskador
- Godkänd ritnings- och installationsmanual
- Namn på personen som släppte den för installation
Denna post hjälper en OEM att separera transportskador, lagringsskador och driftsskador när ett problem uppstår senare. Det ger också installationsteamet en tydlig utgångspunkt istället för att förlita sig på minnet.
Om en cylinder har förvarats under en längre period, utsatts för väder eller mottagits med transportskador, skicka modellinformation, fotografier, lagringshistorik och installationsritning innan den ansluts till maskinen. En leverantör kan då hjälpa till att skilja en normal förinstallationskontroll från ett tillstånd som kräver reparation eller utbyte.
Det bästa idrifttagningsresultatet börjar före det första trycktestet: skydda cylindern, håll portarna rena, verifiera installationen och registrera vad du hittade
