Tryckförstärkning inhydrauliska cylindrarär ett problem med kretsdesign som kan förbli osynligt under normal drift och endast dyker upp när en kammare blockeras, en ventil stänger, oljetemperaturen ändras eller en last tvingar fram rörelse i en oväntad riktning.
Den grundläggande orsaken är det ojämna området på de två sidorna av en enstavig kolv. När olja fångas på ena sidan och den andra sidan trycksätts eller tvingas röra sig, kan kolven fungera som en hydraulisk förstärkare. Det resulterande trycket i den blockerade kammaren kan vara högre än det tryck som tillförs av pumpen.
Termisk låsning är en relaterad risk. Om olja fångas mellan stängda ventiler och cylindertemperaturen stiger, expanderar vätskan i en nästan fast volym. Tryckökningen kan påverka tätningar, kopplingar, ventiler, slangar och cylinderkomponenter även om pumpen inte är igång.
För OEM-köpare är nyckelfrågan inte bara "Vad är cylinderns arbetstryck?" Det är också "Vilket tryck kan cylindern se när kretsen är blockerad, uppvärmd, sänkt, stoppad eller backdriven?"
En konventionellenstavs hydraulcylinderhar en hel kolvarea på locksidan och en mindre ringformig area på stavsidan. Stången upptar en del av kolvområdet på stavsidan.
Om locksidan är trycksatt medan volymen på stavsidan inte kan tömmas, verkar kraften som överförs genom kolven på den mindre stavsidans area. Ett förstapass-förhållande är:
Detta förhållande är ett tekniskt screeningverktyg. Den förutsätter ett förenklat, statiskt tillstånd och ersätter inte en fullständig kretsanalys. Faktiskt tryck beror på läckage, innesluten luftinnehåll, vätskekompressibilitet, strukturell följsamhet, tätningsbeteende, ventilrespons, friktion, temperatur och rörelseriktningen.
Ytförhållandet är anledningen till att en cylinder kan uppleva ett tryck på stavsidan som överstiger pumptrycket. Cylindern skapar inte energi från ingenting; den byter kraft och förskjutning genom kolvgeometrin medan den blockerade volymen upplever ett annat tryck.
Antag, endast för att illustrera areaförhållandet, att:
- Kolvytan på locket är 10 tum²
- Den ringformade ytan på stavsidan är 7 tum²
- Trycket på lockets sida är 2 100 psi
- Kammaren på stavsidan kan inte tömmas
Den förenklade intensifieringsuppskattningen är:
Detta är inte ett produktbetyg, testresultat eller designgodkännande. Det är ett räkneexempel som visar varför en cylinder som är klassad för pumptrycket fortfarande kan kräva en översyn av den motsatta kammaren och ventilarrangemanget.
Om arean på stavsidan är mycket mindre än arean på lockets sida, blir det teoretiska tryckförhållandet strängare. Den faktiska maskinen kan avlasta eller begränsa trycket genom läckage, en avlastningsventil eller strukturell rörelse, men dessa banor måste avsiktligt utformas och verifieras.
Det klassiska tillståndet är att tryck appliceras på lockets ände medan stavänden är blockerad av en stängd riktningsventil, lasthållningsventil, pilotmanövrerad backventil eller frusen vätskebana.
Risken ökar när cylindern trycks mot indragning av lasten eller av det inkommande trycket i locket. Oljan på stavsidan har ingenstans att ta vägen, så trycket kan stiga snabbt.
Lasthållningsventiler används för att förhindra okontrollerad rörelse. De är viktiga säkerhetskomponenter, men kretsen måste fortfarande ge en kontrollerad väg för den fångade oljan under förlängning, indragning, stopp och termiska förändringar.
Ett ventilarrangemang som håller en hängande last i ett tillstånd kan skapa en tryckfälla i ett annat tillstånd. Granskningen måste omfatta uppstart, normal rörelse, nödstopp, slangbrott, ventilavstängning och underhållsisolering.
En cylinder som drivs mot ett hårt stopp kan skapa en tryckspets eller fällvätska om ventilen fortsätter att tillföra flöde. Det mekaniska stoppet tar inte bort den hydrauliska energin; den överför lasten till strukturen, cylindern, fästena och kretsen.
Kontroll vid slutet av slaget, dyninställningar, avlastningsvägar och maskinstopp bör därför ses över tillsammans. En kudde är inte en ersättning för en korrekt utformad tryckbegränsande bana.
Vissa kretsar ansluter avsiktligt cylinderportar på ett sätt som ändrar hastighet eller använder förskjuten olja på stavsidan. Dessa kretsar kan skapa ovanliga tryck- och flödesförhållanden. En standardcylinderberäkning kanske inte beskriver de faktiska porttrycken.
Schemat ska identifiera varje koppling mellan kammare med kåpa och stavände, inklusive regenereringsvägar, pilotledningar, sekvensventiler och flödeskontroller.

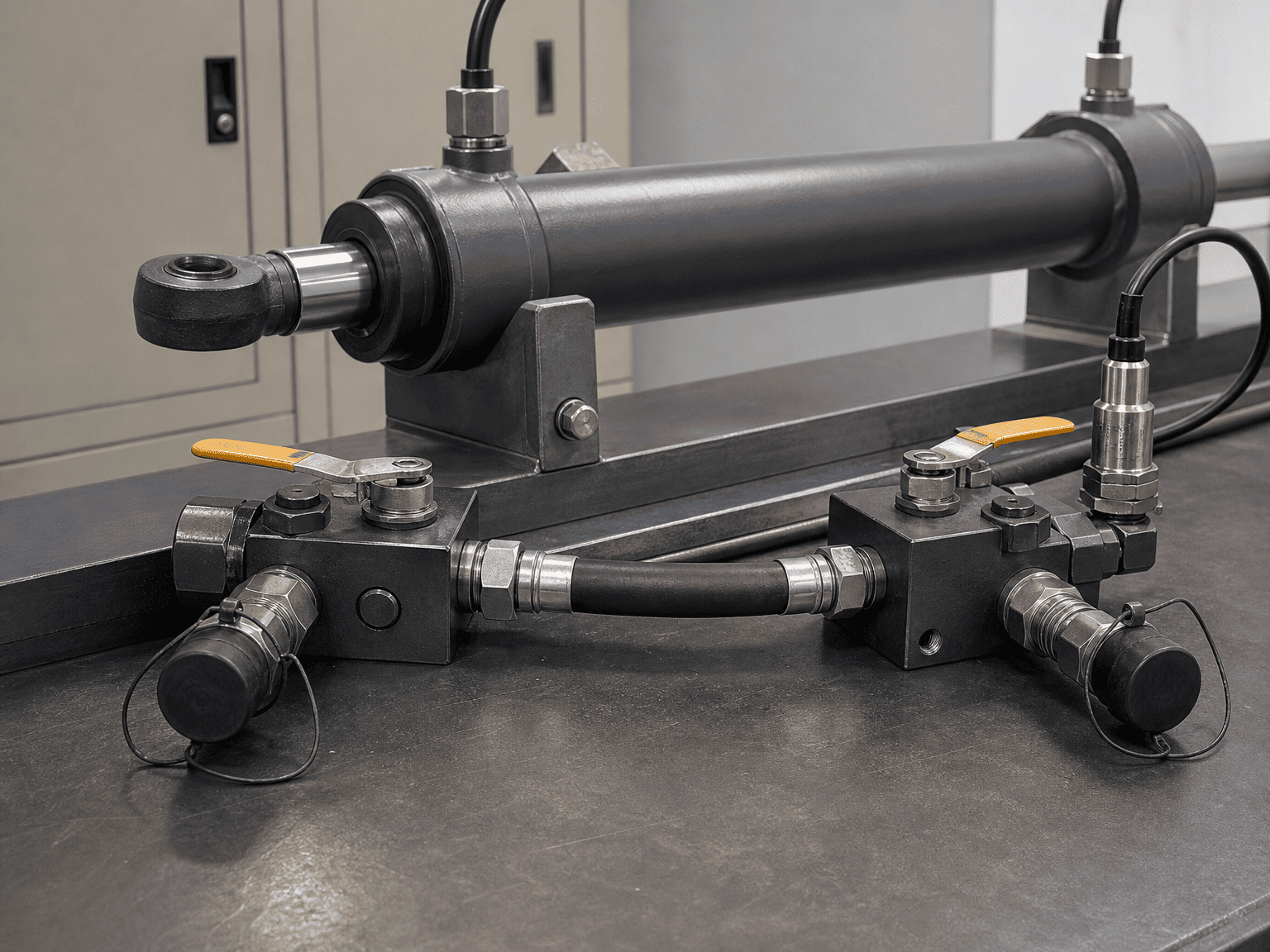

Hydraulolja expanderar när temperaturen stiger. Om oljan är fångad i en stel eller nästan stel volym har expansionen ingenstans att ta vägen och trycket ökar.
Tryckökningen påverkas av vätskeegenskaper, instängd volym, temperaturförändring, luftinnehåll, komponentelasticitet och tillgängligheten av läckage eller avlastning. En förenklad uppskattning av termisk expansion kan hjälpa till att visa riskens riktning, men den bör inte användas som en slutlig tryckförutsägelse utan vätskedata och systemöverensstämmelse.
Termisk låsning kan uppstå när:
- En cylinder är isolerad av två stängda ventiler
- Pilotstyrda kontroller fångar båda portarna
- Snabbfästen är bortkopplade med olja instängd mellan dem
– En maskin flyttas från kalla förhållanden till en varm verkstad
- Solljus eller annan värmekälla värmer en isolerad cylinder
- En lasthållningskrets förhindrar normal tryckutjämning
Pumpen kan vara avstängd medan trycket stiger. Det är därför underhållspersonal inte bör anta att en strömlös hydraulkrets är tryckfri.
Identifiera de fångade volymerna och beräkna eller testa tryckvägen för lockets ände och stavände. Inkludera ventilläckage, termisk expansion, instängd luft och strukturell efterlevnad.
En krets kan behöva en avlastningsanordning, expansionsvolym, ackumulatorarrangemang eller kontrollerad tillsatsväg. Den korrekta lösningen beror på belastning, fara, ventilarkitektur och tillämpliga maskindesignkrav.
Lägg inte till en avlastningsventil utan att kontrollera dess tryckinställning, flödeskapacitet, utloppsväg och samverkan med lasthållningsfunktionen.
Kontrollera cylinderrör, kolv, stång, tätningar, portar, slangar, kopplingar, ventiler, grenrör och monteringsstruktur. Pumpavlastningsinställningen är inte automatiskt det maximala trycket som ses i varje blockerad kammare.
Granska normalt stopp, nödstopp, strömavbrott, slangbrott, ventilspoleretur, pilottryckförlust och manuell underhållsisolering. Ett säkert hålltillstånd kan fortfarande kräva en tryckavlastningsbana.
Definiera kallstartstillstånd, driftstemperatur, parkerat tillstånd, lagringstemperatur och direkt värmeexponering. Om en cylinder kan isoleras medan vätska är instängd, måste termiskt tryck beaktas i risköversikten.
Tryckförstärkning eller termisk låsning kan misstänkas när maskinen visar:
- En slang eller kopplingsfel på stavsidan trots normalt pumptryck
- Ett tätningsextruderingsmönster utan en matchande pumpövertryckshändelse
- En cylinder som blir svår att flytta efter uppvärmning eller kylning
– En lasthållningsventil som låser tätare än förväntat
- Tryck kvar efter att pumpen har stoppats
- En beslag som inte säkert kan lossas vid underhåll
- En avlastningsventil som öppnar först efter ett stopp eller temperaturförändring
- Oförklarliga tryckspikar när en cylinder når ett mekaniskt stopp
Dessa symtom är inte bevis på en mekanism. De indikerar att porttryck och blockerad volym beteende bör mätas och kartläggas.
1. Gör maskinen säker. Följ maskintillverkarens procedur för isolering och lagrad energi. Lossa inte en koppling för att "se om det finns tryck."

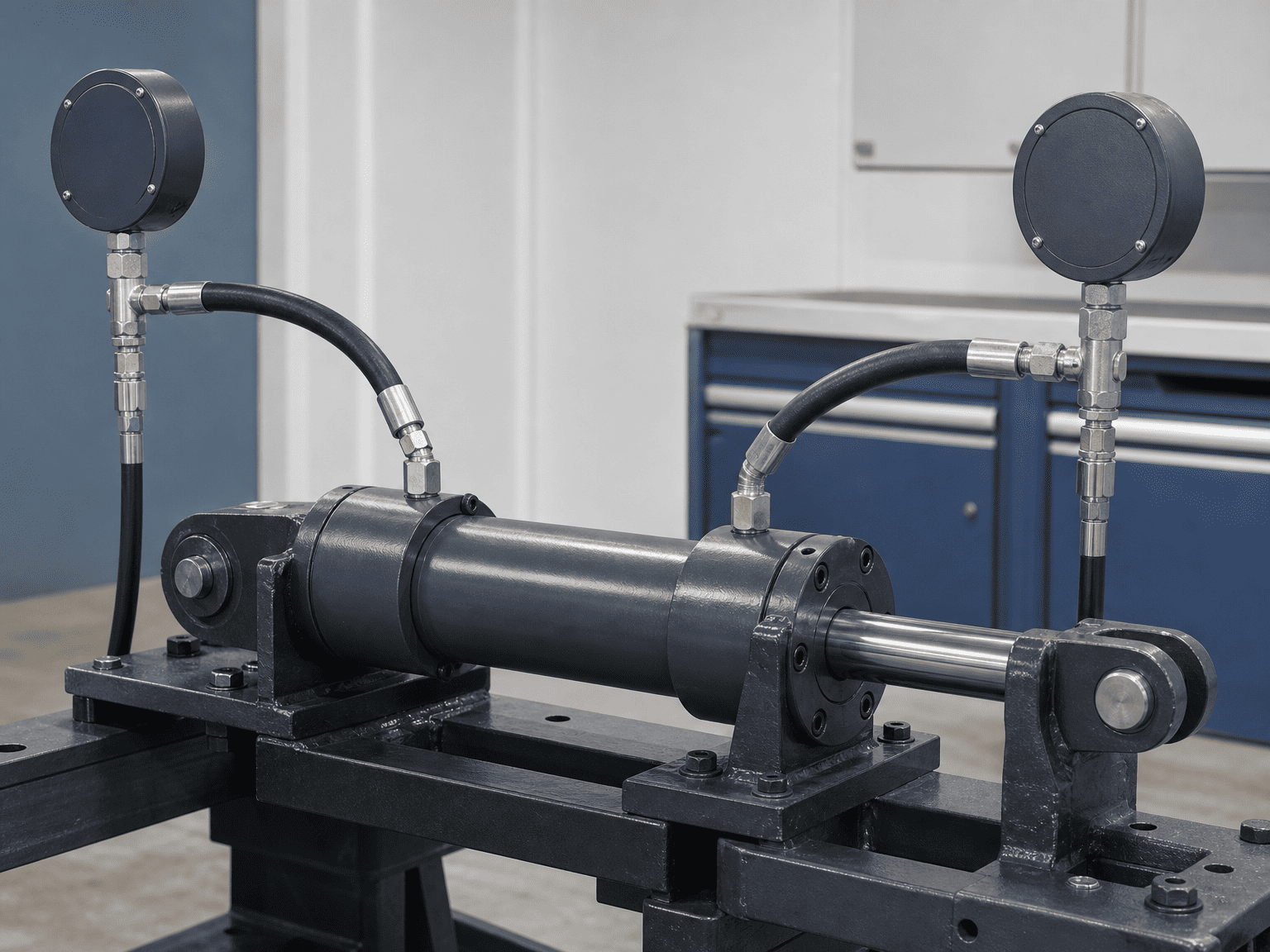

2. Registrera båda porttrycken. Mät trycket vid cylinderportarna under relevanta belastnings- och temperaturförhållanden, inte bara vid pumpen.
3. Följ ventilens logik. Identifiera pilotstyrda kontroller, motviktsventiler, sekvensventiler, flödeskontroller och eventuell regenereringsanslutning.
4. Identifiera fångade volymer. Markera varje sektion som kan isoleras med stängda ventiler eller frånkopplade kopplingar.
5. Kontrollera temperaturhistoriken. Registrera vätske- och omgivningstemperaturer före, under och efter tryckhändelsen.
6. Inspektera felplatsen. Jämför tätningar, kopplingar, slangar och ventilhåligheter på stångsidan och locksidan för tryckrelaterade skador.
7. Granska ritningsrevisionen. Bekräfta att fältändringar inte tog bort en avlastningsbana eller ändrade ventilens rördragning.
8. Testa igen under kontrollerade förhållanden. Använd lämplig instrumentering och en dokumenterad testplan innan maskinen åter tas i drift.
En tillverkare kan ge ett mer användbart svar när förfrågan inkluderar:
- Cylinderhål, stångdiameter, slaglängd och monteringsarrangemang
- Portstorlekar på lock- och stavände och slangdragning
- Hydraulschema med ventilsymboler och pilotlinjer
- Pumpavlastningstryck och uppmätt tryck vid varje cylinderport
- Lastriktning, hängande lasttillstånd och mekaniska stopp
- Belastningsventil, motviktsventil och backventils artikelnummer
- Vätsketyp, temperaturområde och fångade volymtillstånd
- Normalt stopp, nödstopp och effektbortfall
- Foton på trasiga tätningar, kopplingar, slangar eller ventiler
- Erforderlig hållfunktion och tillämpliga maskinsäkerhetskrav
Ett enda pumptryckvärde är sällan tillräckligt för att diagnostisera tryckförstärkning.
Den illustrativa areaberäkningen är inte en tryckklassificering. Artikeln tilldelar inte en universell avlastningsinställning, ventilstorlek, tillåtet temperaturområde eller säkert arbetstryck till en ospecificerad cylinder.
Den korrekta tryckgränsen måste komma från aktuell cylinderritning, material- och tätningsspecifikation, kretsdesign, ventildata, testbevis och maskinriskbedömning. En Parker-katalog, en allmän hydraulisk artikel eller en formel kan förklara mekanismen, men ingen av dem ersätter den slutliga granskningen av ansökan.
HCIC, även känd som Jinan Huachen Industrial Co., Ltd., utvecklar och tillverkar hydraulcylindrar och hydrauliska kraftenheter för fordon, avfallshantering, bygg- och industriutrustning. För en tryckförstärkningsgranskning, tillhandahåll hela kretsen och uppmätta driftsförhållanden så att cylindern kan bedömas som en del av maskinen, inte isolerad.
