HCIC har publicerat en dedikerad resurs förHCIC-310 Amerikansk kraftlyft, vilket sätter modellens tumbaserade monteringsinformation och applikationsgranskning i centrum för köparens samtal.
Resursen riktar sig till kommersiella fordonsbyggare, karosstillverkare, flottunderhållsteam och nordamerikanska distributörer som behöver kontrollera en hiss mot ett riktigt chassi. Dess användbara bidrag är inte ett löfte om att en lyftanordning passar varje fordon. Det ger köpare en definierad utgångspunkt: granska de publicerade måtten, jämför dem med chassit och identifiera de ändringar som krävs för en icke-standardiserad installation.
Detta är en offentlig produktresursuppdatering. Det är inte ett tillkännagivande av en namngiven kundorder, vagnparkskontrakt, leveransresultat eller universellt monteringsgodkännande. Den slutliga lämpligheten beror fortfarande på fordonets ram, last, karossgeometri, hydraulkrets och installationsritningar.

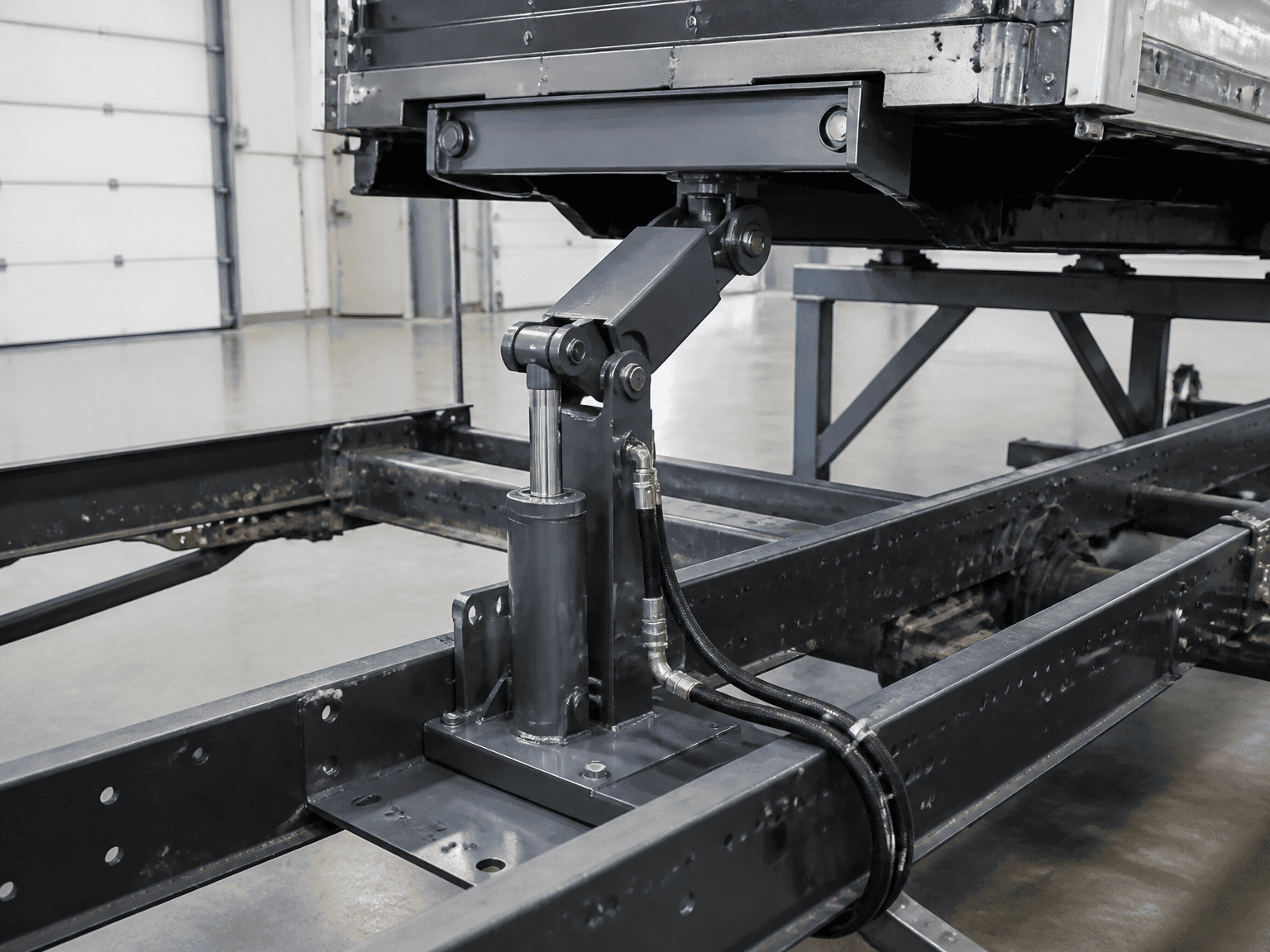

En köpare av kommersiella fordon kan börja med en begäran om en "amerikansk kraftlyft". Den beskrivningen räcker inte för att frigöra en inköpsorder. Lyften måste anslutas till en viss ram, arbeta genom en definierad lyftbana och fungera med fordonets hydrauliska kontroller.
Samma problem uppstår vid ersättningsarbete. En lyftanordning som liknar den gamla enheten kan fortfarande skapa ett problem om basfotavtrycket, monteringshålsmönstret, armrörelsen eller det hydrauliska gränssnittet skiljer sig. Den korrekta jämförelsen är mellan publicerade lyftdata och det faktiska chassigränssnittet.
Det är därför som resursen HCIC-310 presenterar dimensioner i tum och diskuterar justering av lyftarmen, basstorlek och monteringshålspositioner för oregelbundna chassilayouter. Den publicerade informationen ger ett OEM-team något konkret att kontrollera innan de ber om en offert.
HCIC-sidan identifierar modellen som en amerikansk kraftlyft för applikationer inklusive dumprar, sopbilar och modifierade kommersiella fordon. Den publicerar följande referensdimensioner:
- Översta tvärbalkens längd:24.00 in
- Huvudlyftarms förlängd längd:26,63 tum
- Huvudlyftarmens indragna längd:19,63 tum
- Baslängd:28,50 tum
- Främre basbredd:14,25 tum
- Bakre basbredd:5,00 tum
- Frontmonteringstjocklek:4.00 tum
Dessa siffror ska behandlas som publicerade referensdata för HCIC-310-granskningen, inte som en ersättning för en aktuell installationsritning. En köpare bör bekräfta om dimensionerna är kompatibla med chassi, kaross, gångjärnsarrangemang, säkerhetsavstånd och hydrauliska anslutningar på målfordonet.
Resursen anger också att modellen kan anpassas för speciella ramkonstruktioner. Den listade riktningen är praktisk: lyftarmens slaglängd, basstorlek och monteringshålspositioner kan granskas mot det faktiska chassikravet. Eventuella ändringar ska bekräftas på den godkända ritningen före produktion.
Många nordamerikanska kommersiella fordon är designade och underhållna kring tumbaserade dimensioner. Att presentera utgångsmåtten i tum minskar ett omvandlingssteg som kan undvikas under den första chassijämförelsen.
Det tar inte bort behovet av ingenjörsgranskning. Det gör helt enkelt den första diskussionen mer specifik. Köparen kan skicka chassimåtten, markera monteringspunkterna och be leverantören se över gränssnittet mot HCIC-310-referensen.
Dumper, sopbilar och modifierade karosser kan ha olika rambredder, karossavstånd, lyftbanor och hydrauliska reglage. En lyftanordning vald för en layout bör inte överföras till ett annat fordon baserat enbart på namnet.
Förfrågan ska identifiera fordonsfunktion, karosstyp, tillgängligt monteringsutrymme, lyftbehov och hydraulisk anslutning. Om en ritning inte är tillgänglig kan tydliga fotografier med uppmätta referenspunkter fortfarande förbättra den första tekniska granskningen.
HCIC-resursen beskriver justeringar för oregelbundna chassiförhållanden, inklusive monteringshålspositioner och basmått. För en OEM-köpare är den viktiga kontrollpunkten dokumentrevisionen: de slutliga dimensionerna, materialen, anslutningarna och inspektionskraven ska antecknas på den godkända offerten eller ritningen.
En verbal ändring under monteringen är ingen tillförlitlig produktionsspecifikation. Ingenjörsteamet, inköpsteamet och fabriken bör arbeta utifrån samma godkända information.
Ett användbart förfrågningspaket bör innehålla:
1. Fordonsmärke, modell, år och karosstyp.
2. Chassiritning eller uppmätta rammått.
3. Befintliga hissfotografier, inklusive bas och monteringspunkter.
4. Erforderlig lyftfunktion och kropps- eller containergeometri.
5. Tom kroppsvikt, förväntad nyttolast och driftsplikt.
6. Tillgänglig baslängd, bredd, höjd och omgivande frigång.
7. Monteringshålsmönster och anslutningsdetaljer.
8. Hydraultryck, flöde, port- eller slanginformation och kontrollarrangemang.
9. Kvantitet, destination och om begäran är OEM, utbyte eller modifieringsarbete.
10. Erforderlig ritning, inspektionsprotokoll, förpackningsinformation eller andra orderdokument.

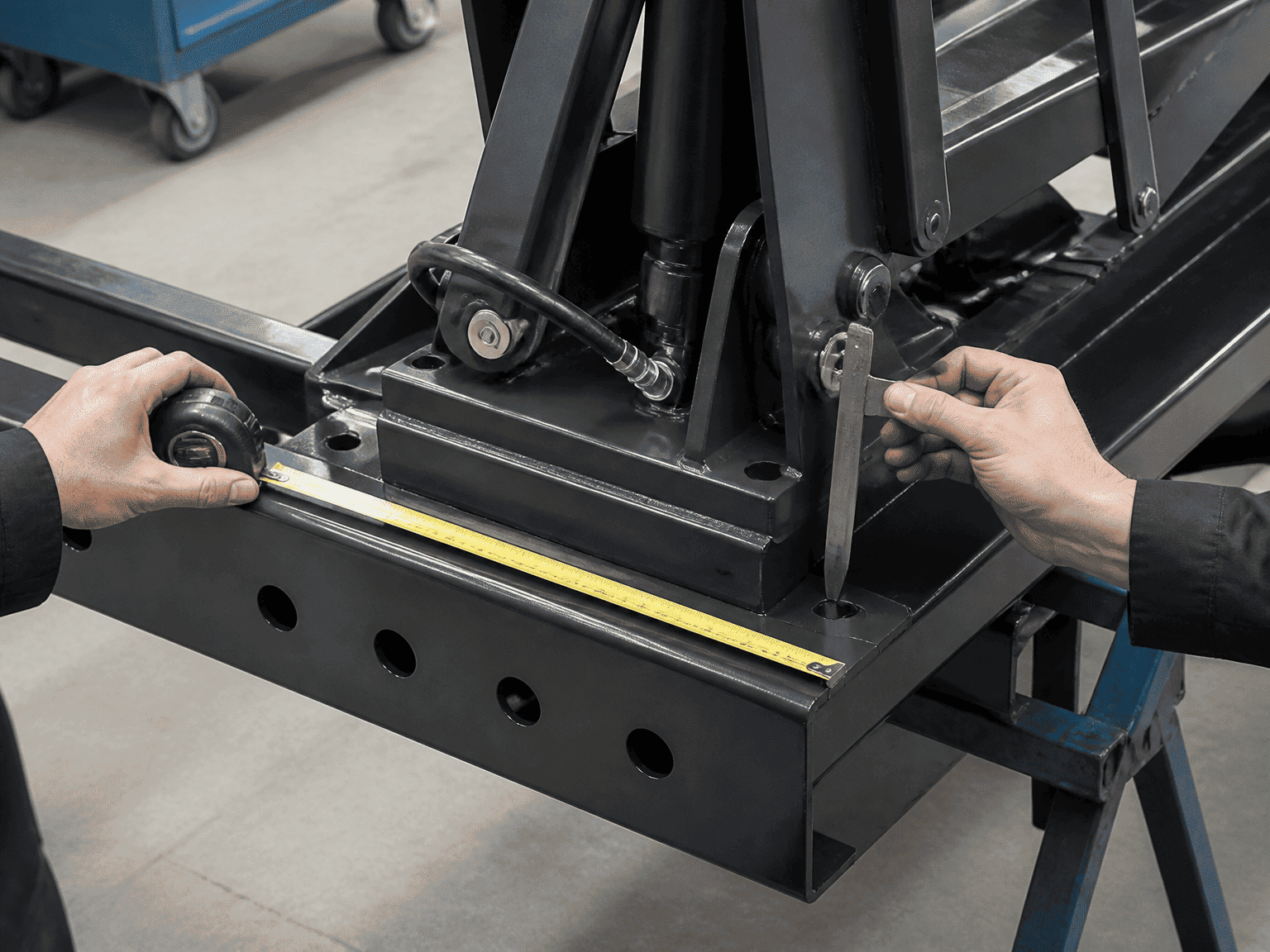

Ett måttband placerat bredvid monteringspunkterna är ofta mer användbart än ett fotografi av hissen enbart. Om enheten är en ersättning, inkludera det gamla artikelnumret, serieinformation och eventuella bevis på den ursprungliga installationsgeometrin.
Den publicerade resursen används bäst i det tidiga monteringsstadiet:
- Steg 1 — Identifiera fordonet:definiera tillämpningen av dumpning, avfall eller modifierad nyttofordon.
- Steg 2 — Jämför gränssnittet:kontrollera de publicerade HCIC-310-måtten mot chassi- och karosslayouten.
- Steg 3 — Markera undantagen:identifiera icke-standardiserade rambredder, hålpositioner, armrörelser eller hydrauliska anslutningar.
- Steg 4 — Bekräfta ritningen: komma överens om den slutliga konfigurationen före tillverkning eller modifiering.
- Steg 5 — Se över inspektions- och leveransbehov:ange de handlingar och kontroller som krävs för beställningen.
Denna process hjälper till att skilja en standardanpassningsdiskussion från en anpassad konfiguration. Det förhindrar också ett vanligt inköpsfel: att godkänna en hiss från ett katalognamn samtidigt som det mekaniska gränssnittet lämnas odefinierat.
HCIC-310-resursen fastställer inte att varje nordamerikansk dumper eller sopbil kan acceptera modellen utan modifiering. Den ersätter inte heller en chassiritning, lyftkraftsgranskning, hydraulkretskontroll eller maskinsäkerhetsbedömning.
Den publicerade sidan innehåller applikations- och dimensionsinformation, men den slutliga konfigurationen måste bekräftas för det faktiska fordonet. Påståenden om en specifik kund, flotta, ordervolym, leveransprestanda eller fältresultat ska inte härledas från produktresursen om inte HCIC publicerar dessa detaljer separat.
Den distinktionen är viktig vid B2B hydraulisk upphandling. En användbar företagsuppdatering bör göra köparens nästa tekniska steg tydligare utan att förvandla en standardproduktsida till en projektfallsstudie som inte stöds.
