Svetsad hydraulcylinder med dubbel skarv

I. Produktöversikt

1.1 Kärndefinition

Svetsad hydraulcylinder med dubbel gaffel hänvisar till helsvetsad hydraulcylinder utrustad med integrerad smidd dubbelgaffel på cylinderbotten och stångänden, den tillhör den kraftiga svetsade cylinderserien och antar huvudsakligen dubbelverkande oljekretsdesign.

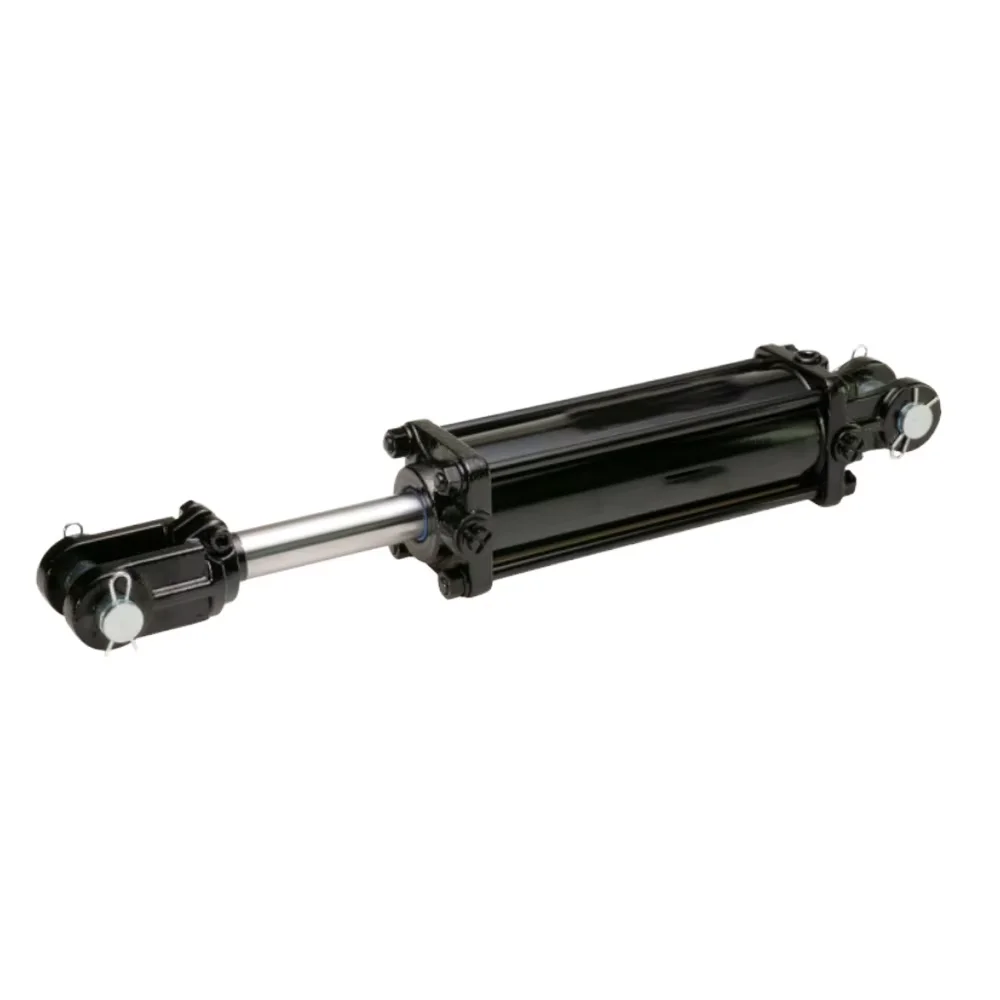

Till skillnad från traditionell hydraulcylinder för dragstång har den svetsade dubbelgaffelcylindern en kompakt övergripande struktur, starkare förmåga att motstå sidobelastning och längre livslängd under lerig, högbelastningsmiljö utomhus.

1.2 Användarens smärtpunktslösning

Gårdsreparationsverkstäder, OEM-fabriker för trailers och tillverkare av små anläggningsmaskiner stöter ofta på defekta svetsade hydraulkolvar med tunna svetsfogar och tunna trumväggar. Dessa billiga cylindrar är lätta att läcka olja, böja gaffelöglor eller spricka under långa lyftarbeten.

Vi har tillverkat svetsade hydraulcylindrar med dubbel gaffel i 28 år, våra ingenjörer på plats hanterar hundratals fall av cylinderfel från globala köpare varje månad. Vi optimerar gaffelsvetsstrukturen, förtjockar trumväggen och uppgraderar tätningsenheten för att undvika alla vanliga haveriproblem för tunga utomhusmaskiner. Liten provorder utan MOQ stöds för kundtest.

II. Produktens inre struktur & hantverksfördel

2.1 Nyckeltillverkningshantverk

Alla kärnbearbetningssteg i vår svetsade hydraulcylinder med dubbla gaffel är färdiga i vår självägda 12000㎡ hydrauliska verkstad, ingen outsourcing av nyckelkomponenter. Varje båt är designad för att förbättra belastningsmotstånd och tätningsprestanda.

2.1.1 Finslipad sömlös tjock pipa

Vi använder varmvalsade sömlösa stålrör med inre precisionsslipningsbehandling, fatets väggtjocklek är tjockare än vanliga marknadsmodeller. Tjock cylinder kan minska cylinderdeformationen under kontinuerligt högt tryck, och inre honing eliminerar repor som kommer att orsaka inre oljeläckage.

2.1.2 Integrerad smidd gaffel & full penetrationssvetsning

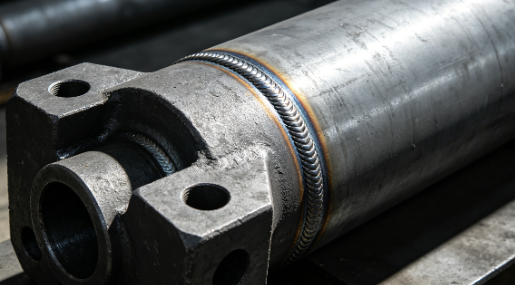

Dubbla klackar är smidd stål i ett stycke istället för tunnplåtsskarvsvetsning. Anslutningspositionen mellan gaffel och pipa använder 8-12 mm full penetration nedsänkt bågsvetsning, svetssömmen är tjock och likformig, vilket effektivt förhindrar sprickor i klackar under kraftig sidokraft från traktorn och vedklyven.

2.1.3 Tjock förkromad kolvstång

Kolvstångens yta är precisionsslipad och sedan belagd med 28-32μm hårdkromskikt. Tjock krombeläggning ger stabil rostskydd och slitstyrka, beläggningen kommer inte att lossna ens under ett års kontinuerligt lerigt jordbruk.

2.1.4 Flertyps komposittätningssystem

Standard montering använder NBR gummitätningar för att matcha konventionell hydraulolja under normal temperatur. FKM fluorgummitätningar är valfri uppgradering för högtemperaturutrustning som arbetar från -20 ℃ till 180 ℃, blockerar helt internt och externt oljeläckage.

2.2 Standard för inspektion av fabriksleveranser

Varje färdig svetsad hydraulcylinder med dubbel gaffel måste klara 1,5 gånger överbelastningstryckhållningstest i 30 minuter och full lufttäthetsinspektion före leverans. Vi registrerar testdata för varje cylinder och kan tillhandahålla fullständig trycktestrapport för bulkorderkunder.

III. Breda tillämpningsscenarier

3.1 Matchning av jordbruksmaskiner

Vår svetsade hydraulkolv används ofta på alla typer av mobil utrustning för jordbruket, designen med dubbla gaffelfästen möjliggör snabb montering av stiftaxeln utan extra tillbehör.

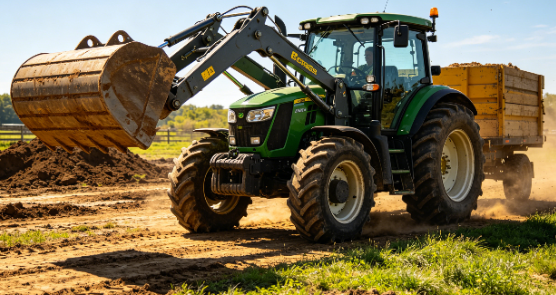

Huvudsaklig matchningsutrustning: traktorlyftarm, vedklyv hydraulcylinder, höbalspress, liten skördare, gårdslyftvagn.

3.2 Matchning av minikonstruktionsutrustning

Kompakt svetsad dubbel öroncylinder passar små entreprenadmaskiner med begränsat installationsutrymme, stabil prestanda under byggarbetsplats damm och vibrationer.

Huvudmatchningsutrustning: hjälpkolv för minigrävare, tippcylinder för lastare, liten vägvält, betonglyftblandare.

3.3 Matchning av logistik och transportutrustning

Höglastande svetsad gaffelcylinder är den vanliga ersättningsdelen för logistiklyftfordon och lagerlastningsutrustning.

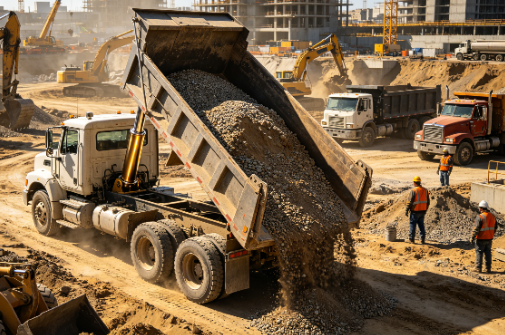

Huvudsaklig matchningsutrustning: hydraulcylinder för tippvagn, lyftcylinder för dragbil, svetsad hydraulcylinder för lastbrygga, bordscylinder för saxlyft.

3.4 Allmän matchning av industriell anpassad utrustning

Svetsad dubbelgaffelcylinder i anpassad storlek kan anpassas enligt ritningar för industriell utrustning, lämplig för avfallsbehandling, materiallyft och utbyte av utrustningsunderhåll.

Huvudmatchningsutrustning: avfallskomprimator, materiallyftmaskin, liten hydraulisk press, eftermarknadsreparationsbyte av hydraulcylinder.

IV. Kompletta tekniska parametrar

4.1 Fasta standardspecifikationer

Besiktningsobjekt	Standardparameter
Borrstorlek	30 mm-200 mm (1,2 tum-8 tum)
Stångens diameter	20 mm-120 mm
Slaglängd	50mm-3000mm
Nominellt arbetstryck	21MPa (3000PSI)
Standard åtgärdstyp	Dubbelverkande
Standard tätningsmaterial	NBR Gummi
Ytbehandling	Mattsvart rostskyddsfärg

4.2 Anpassade valfria uppgraderingsparametrar

V. Fabrikskvalificering, kvalitetskontroll och exportförpackning

5.1 Auktoritativa produktionscertifieringar

Hela vår produktionslinje för hydraulcylinder klarar ISO9001 kvalitetsledningssystemcertifiering, alla kraftiga svetsade hydrauliska produkter uppfyller CE industrisäkerhetsstandard. Vi kan tillhandahålla kopior av certifieringsdokument för kundtullklarering och fabriksrevision.

5.2 Fullständigt kvalitetskontrollsystem

Vi ställer in oberoende råvaruinspektionsverkstad, halvfabrikatbearbetningsinspektionsstation och trycktestrum för färdig produkt. Alla råa stålrör, smidda gaffel och tätningsdelar kommer att kontrolleras före produktion, defekta råvaror kommer att avvisas direkt för att undvika fel på den färdiga produkten.

5.3 Export Standard Packing Scheme

Varje svetsad hydraulcylinder med dubbel gaffel kommer att beläggas med rostskyddsolja först, inlindad med plastfilm för att undvika korrosion av havsvatten under sjötransport. Lägg sedan i ett massivt exportträfodral med fast skumstoppning för att förhindra kollision och deformation i långdistanslogistik.

VI. FAQ

F1: Kan jag anpassa icke-standardiserad borrning och slagsvetsad dubbelgaffelcylinder?

A1: Ja, vårt tekniska team kan designa exklusiv cylinderstorlek enligt din utrustningsritning inom 24 timmar.

F2: Vad är det maximala arbetstrycket för din standard svetsade gaffelcylinder?

A2: Standardtrycket är 3000PSI (21MPa), 35MPa högtrycksuppgraderad modell är tillgänglig för gruvdrift av tung utrustning.

F3: Hur lång är garantiperioden för den svetsade hydraulcylindern med dubbel gaffel?

A3: Vi tillhandahåller 12 månaders garanti under normala korrekta arbetsförhållanden, skador orsakade av felaktig användning täcks inte av garantin.
