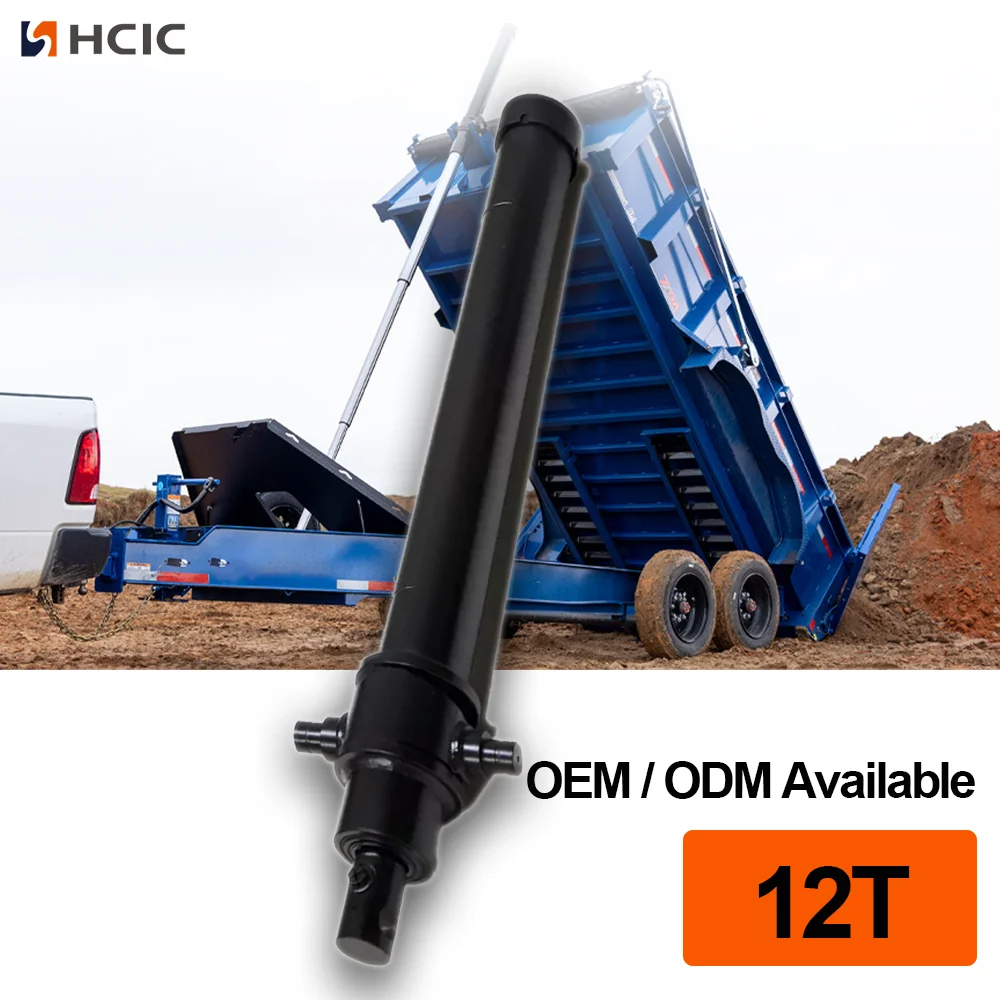

3TG-E90x1199 är en trestegs underredet teleskopisk hydraulcylinder med 1 199 mm slaglängd, 220 bar maximalt arbetstryck och katalogtippområde på 5–14 ton.
Number of stages:
3 etapperWorking volume:
6,2LMaximum working pressure:
220bar3TG-E90x1199 är en trestegs underredet teleskopisk hydraulcylinder listad i HCIC-2026-katalogen. Dess kompakta underredeslayout är avsedd för applikationer med tippsystem där cylindern måste ge ett långt slag samtidigt som den förblir i utrymmet under karossen och chassit.
Katalogen listar ett 1 199 mm slaglängd, 35 kg massa, 6,2 L arbetsvolym och ett maximalt arbetstryck på 220 bar. Den ger också en tippkapacitet på 5–14 ton och de huvudsakliga L/A/B/C/D/E installationsmåtten. Dessa värderingar stödjer en inledande diskussion om passning; de ersätter inte en komplett släpvagnsberäkning.
| Parameter | Katalogvärde |
|---|---|
| Modell | 3TG-E90x1199 |
| Antal etapper | 3 |
| Stroke | 1 199 mm |
| Massa | 35 kg |
| Arbetsvolym | 6,2 L |
| Maximalt arbetstryck |
220 bar |
| Katalogtippkapacitetsområde | 5-14 ton |
| Dimension L | 598 mm |
| Dimension A | 160 mm |
| Dimension B | 438 mm |
| Dimension C | 108 mm |
| Dimension D | 92 mm |
| Dimension E | 58 mm |
Specifikationsvärdena ovan är transkriberade från underredets teleskopcylindertabell i den medföljande HCIC-2026-katalogen. Katalogens siffra på 5–14 ton är ett användningsområde, inte ett universellt nyttolastgodkännande för varje tippvagn.
Trestegs underredeskonstruktion

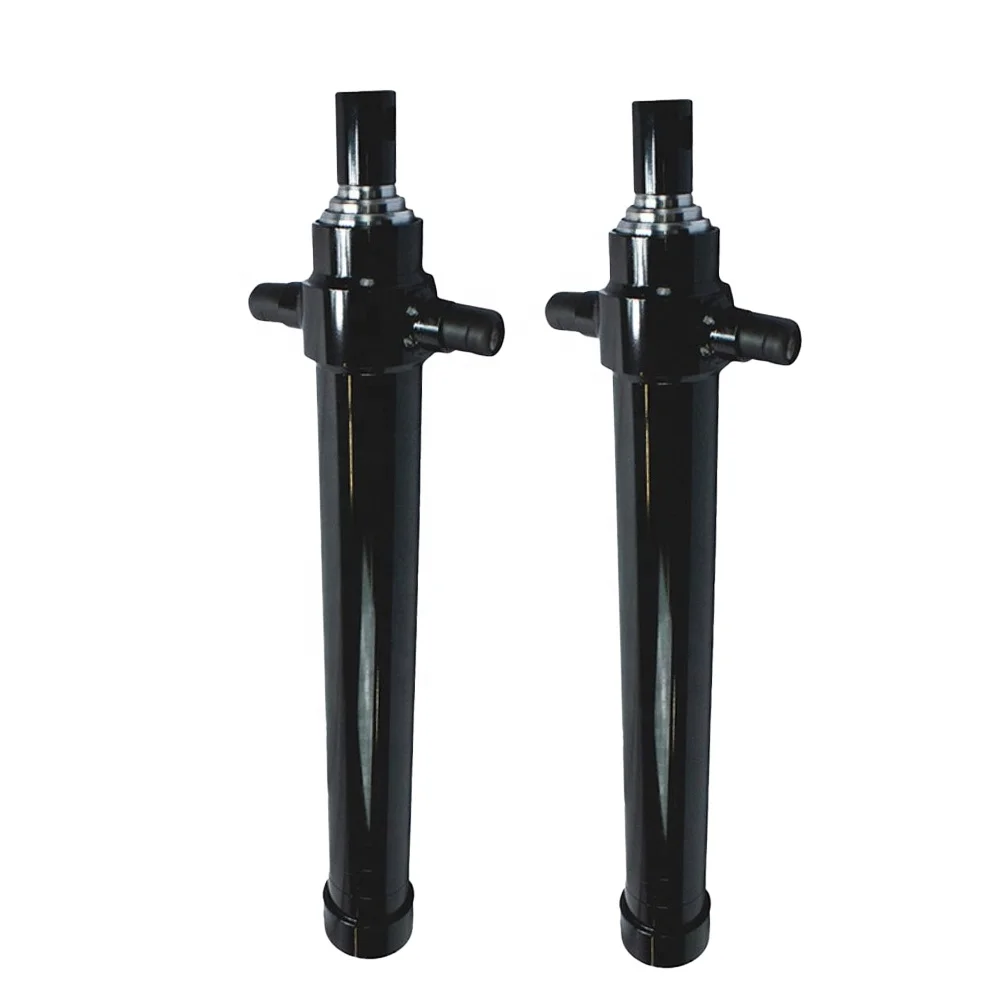

3TG-E90x1199 använder tre teleskopsteg. När de är indragna hjälper de kapslade stegen att hålla cylinderpaketet inom underredets installationsområde. Under förlängning ger stegen den rörelse som behövs för en tippcykel utan att hela arbetslängden krävs i stängt läge.
Scenarrangemanget gör också att cylinderns kraft och hastighet kan variera under förlängningen. Det effektiva området ändras när olika steg blir aktiva, så valet bör ta hänsyn till last, gångjärnsgeometri, tippvinkel, pumpflöde och ventilinställningar tillsammans.
Underredesinstallation styrs av mer än cylinderns stängda längd. Köparen bör kontrollera vaggan eller stödarrangemanget, stiftinriktningen, chassispelet och cylinderns bana när kroppen rör sig från stängt till tippat läge.
Katalogen listar L som 598 mm och dimensionerna A till E som 160, 438, 108, 92 respektive 58 mm. Dessa mått ska jämföras med kundens ramritning och monteringsarrangemang. Cylindern bör vara inriktad genom monteringsdesignen snarare än att tvingas på plats av konsolförvrängning.

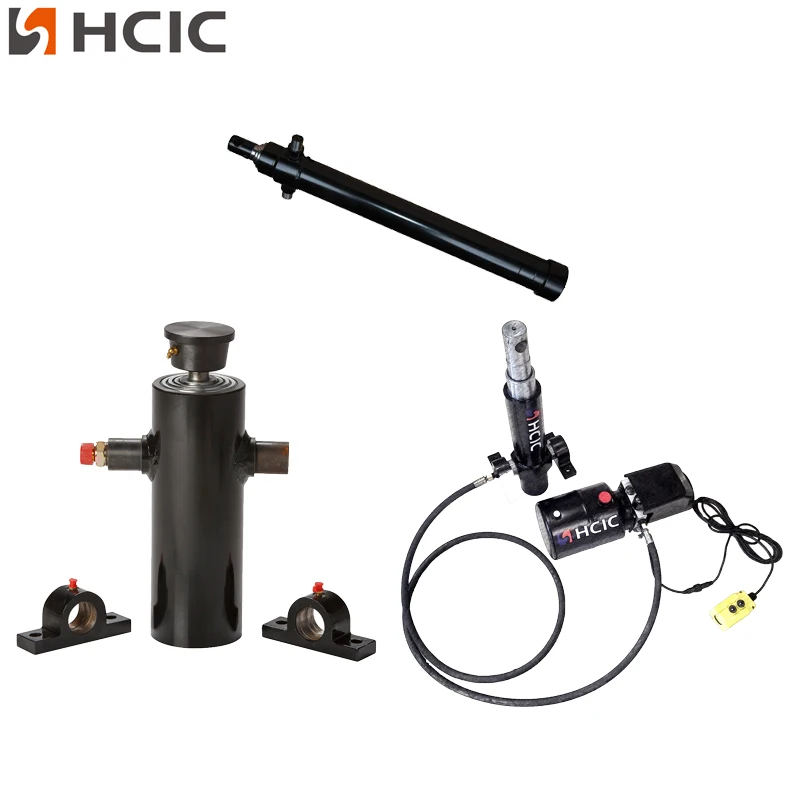

HCIC:s katalog visar också tillbehör och stödalternativ för underredets cylinderlinje, inklusive anslutningsreferenser med stavögon eller kulstil och en cylinderstödsvagga. Den exakta anslutningen och stödarrangemanget för ett 3TG-E90x1199-projekt bör bekräftas från den aktuella ritningen snarare än antas från en allmän katalogillustration.
3TG-E90x1199 är listad med ett maximalt arbetstryck på 220 bar. Detta värde måste granskas tillsammans med pumpen, övertrycksventilens inställning, hydraulledningarna, oljerenheten, monteringsstrukturen och den fullständiga tipplasten.
Katalogen listar en tippkapacitet på 5–14 ton. Detta intervall bör behandlas som en referens för katalogapplikationer. Faktisk lämplighet beror på släpvagnens kaross, lastfördelning, gångjärnsläge, tippvinkel, chassistyrka, hydraulflöde och driftsförhållanden.
En cylinder med rätt hål eller slaglängd kan fortfarande vara olämplig om monteringsgeometrin eller systemtrycket är fel. Hela ansökningsgranskningen bör därför vara klar innan cylindern beställs.

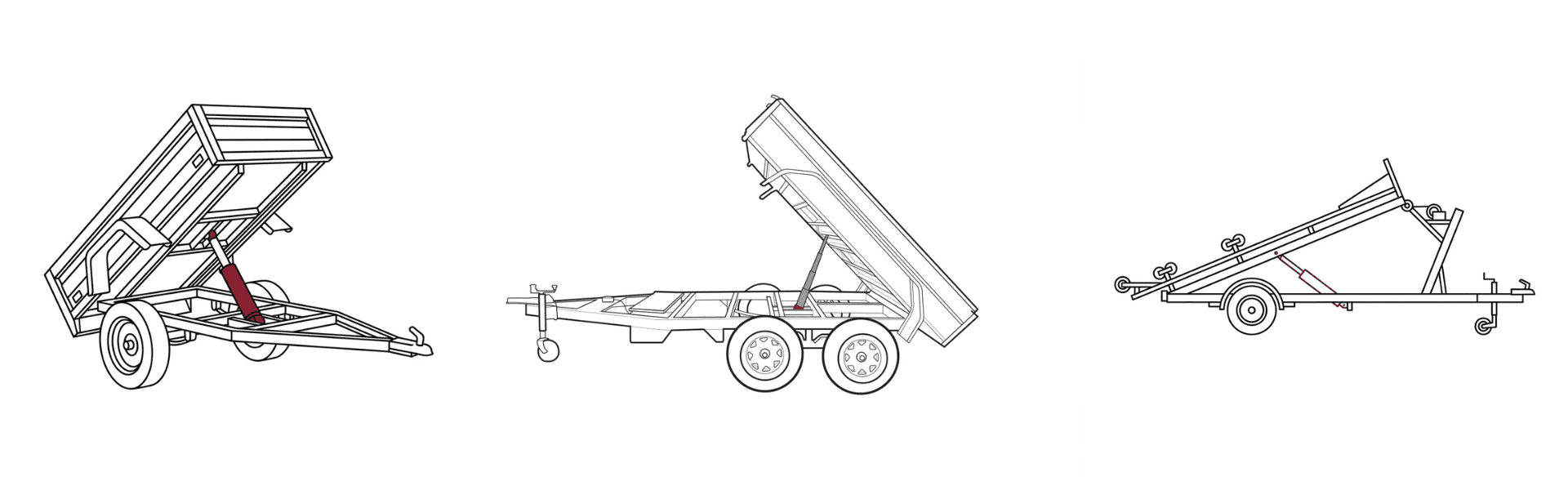

3TG-E90x1199 är relevant för tippvagns- och underredes tippsystemprojekt som kräver en trestegscylinder med 1 199 mm slaglängd. Det kan övervägas för OEM-byggnationer, utbytesarbeten och omkonstruktioner av släpvagnar när det tillgängliga utrymmet och systemkraven matchar katalogdata.
Den medföljande HCIC-katalogen beskriver en underredes cylinderlinje med konfigurationer från två till sex steg, men den här artikeln fokuserar endast på modellen 3TG-E90x1199. Andra modeller bör inte användas som ersättning för dess dimensioner eller driftsdata utan en separat teknisk granskning.
För en 3TG-E90x1199 offert eller ersättningsbedömning, skicka:
- Trailertyp och karossmått
- Erforderligt slaglängd och stängt installationsutrymme
- Ritningar för chassi, vagga och fästen
- Pin- eller kulanslutningsdetaljer
- Information om pumptryck och flöde
- Slang- och portarrangemang
- Tippvinkel och lastfördelning
- Foton på aktuell cylinder och monteringsområde
- Erforderlig kvantitet och ersättningsstatus
Dessa detaljer hjälper till att skilja ett cylinderbyte från ett större problem med konsol, inriktning eller hydraulsystem.
3TG-E90x1199 är en definierad teleskopisk hydraulcylinder i tre steg under karossen med 1 199 mm slaglängd, 220 bar maximalt arbetstryck, 6,2 L arbetsvolym och ett katalogtippområde på 5–14 ton. Dess 598 mm L-mått och listade A–E-mått ger en praktisk utgångspunkt för installationsplanering.
Det slutliga valet bör baseras på hela trailersystemet, inte enbart på slag eller tryck. Skicka underredesritningen och hydrauldata till HCIC för en projektspecifik granskning innan köp.
HCIC utvecklar och tillverkar hydraulcylindrar och kraftenheter för fordons- och industriapplikationer. För ett 3TG-E90x1199-projekt kan HCIC granska ritningar, uppmätta dimensioner och hydrauliska krav för en OEM- eller utbytesförfrågan.
