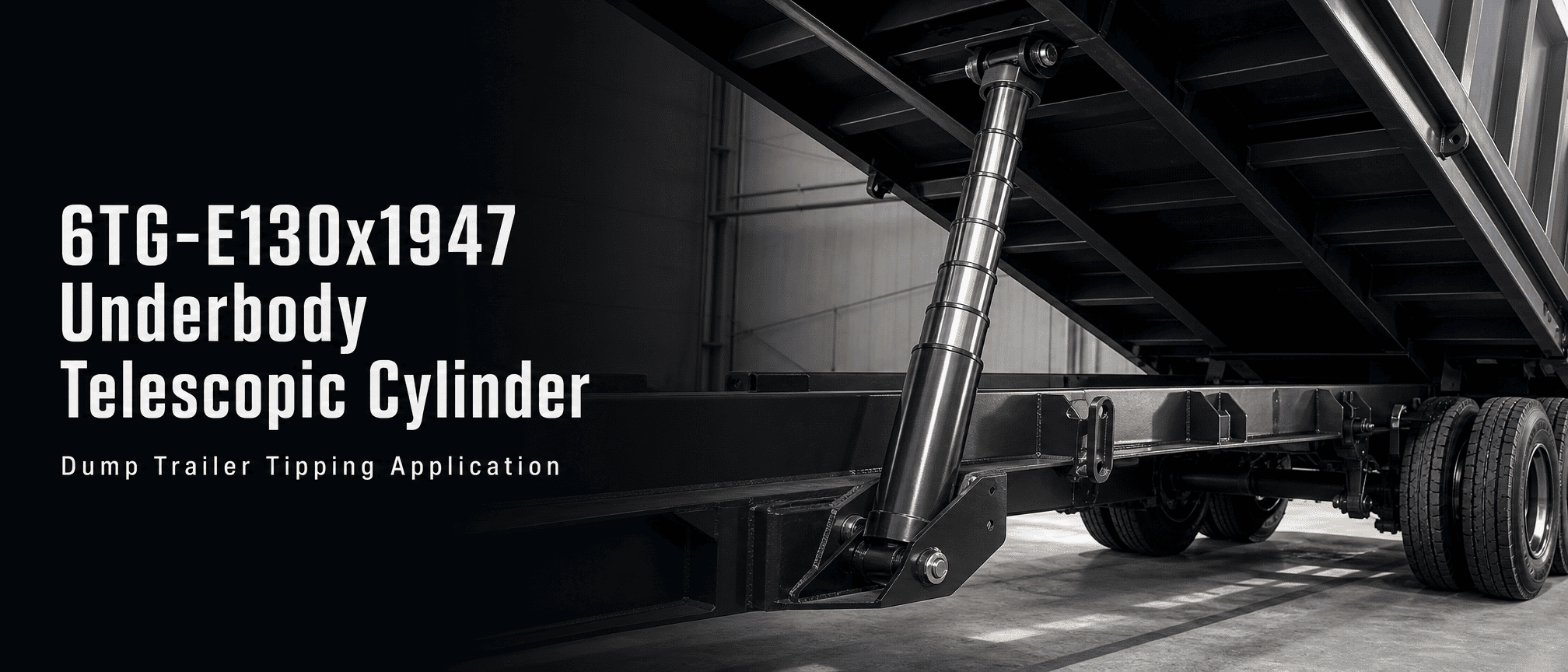

HCIC 6TG-E130x1947 underredet teleskopisk hydraulcylinder för tippvagnar har 6 steg, 1 947 mm slaglängd, 180 bar tryck och upp till 11-18 tons tippkapacitet.
Number of stages:
6 etapperStroke:
1947 mmListed extension figure:
53Working volume:
14L6TG-E130x1947 är en sexstegs underredet teleskopisk hydraulcylinder för tippvagnar. Den har en slaglängd på 1 947 mm, en listad arbetsvolym på 14 L, ett maximalt arbetstryck på 180 bar och ett tippkapacitetsområde på 11-18 ton. Dess katalogmått inkluderar A 543 mm, B 216 mm, C 327 mm, D 132 mm och E 92 mm, med en listad vikt på 53 kg.
Cylindern tillhör HCIC:s underredessortiment för lätt dumpningsutrustning, inklusive sidodumpning och trevägs dump trailerapplikationer. Den slutliga installationen måste fortfarande kontrolleras mot släpvagnsram, gångjärnsgeometri, lastväg, oljekrets och tillgängligt monteringsutrymme.

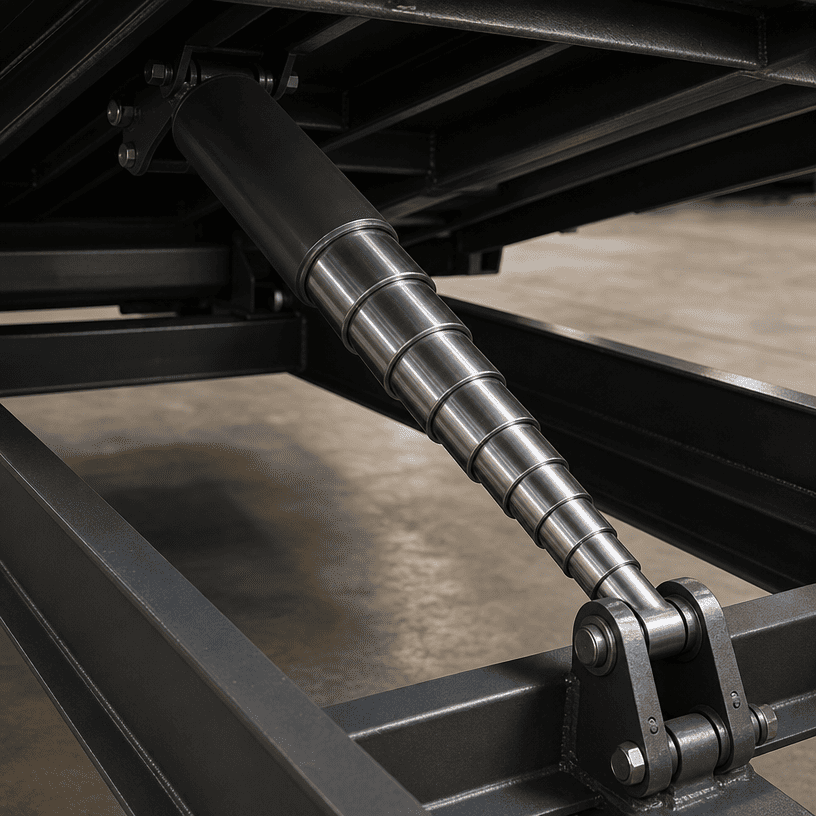

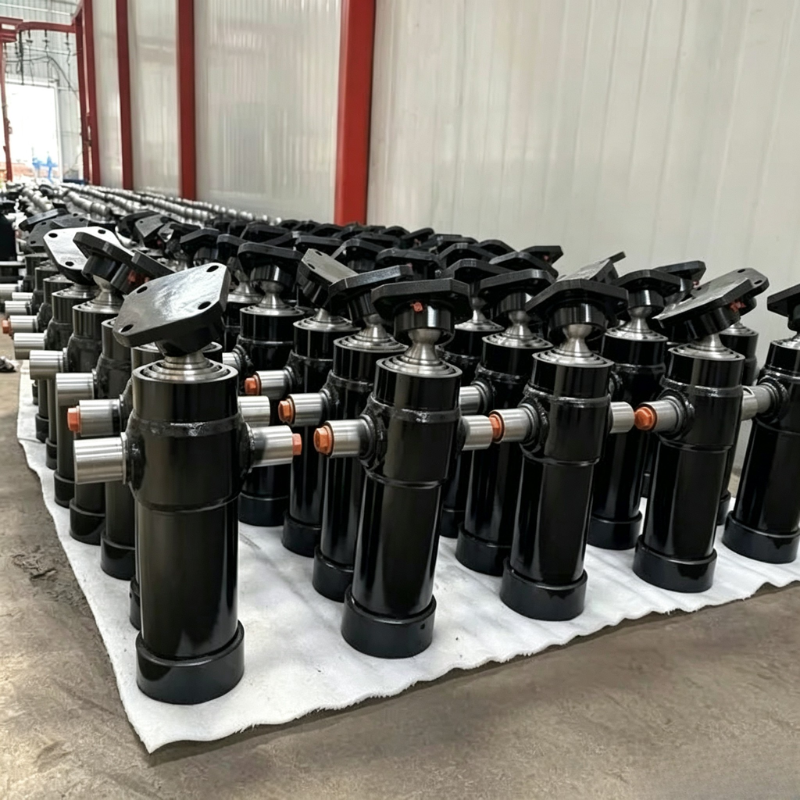

En teleskopcylinder under karossen använder flera kapslade steg för att skapa ett långt arbetsslag samtidigt som det indragna paketet hålls kortare än en enda lång cylinder. Den layouten är användbar där cylindern måste passa under en tippkropp och fortfarande ge tillräckligt med rörelse för att tippa.
Den 6TG-E130x1947 underredet teleskopiska hydraulcylindern använder sex steg. När hydraulolja kommer in i cylindern, förlängs stegen i sekvens för att producera lyftrörelsen. Under indragning återgår stegen till den kapslade sammansättningen. Den faktiska sekvensen och belastningsbeteendet beror på cylinderkonstruktionen, oljetillförseln, monteringsgeometrin och släpvagnens struktur.
Detta är inte en universell ersättning baserat endast på slaglängd. De slutna installationsmåtten, stift- eller öglanrangemang, tippvinkel, kroppsvikt och chassimonteringspunkter måste kontrolleras före utbyte.
| Punkt | Katalogspecifikation |
|---|---|
| Modell | 6TG-E130x1947 |
| Produkttyp | Underredet teleskopisk hydraulcylinder |
| Antal etapper | 6 |
| Stroke | 1 947 mm |
| Listad förlängningsfigur | 53 |
| Arbetsvolym | 14 L |
| Massa | 53 kg |
| Maximalt arbetstryck | 180 bar |
| Tippkapacitetsintervall | 11-18 ton |
| Dimension A | 543 mm |
| Dimension B | 216 mm |
| Dimension C | 327 mm |
| Dimension D | 132 mm |
| Dimension E | 92 mm |

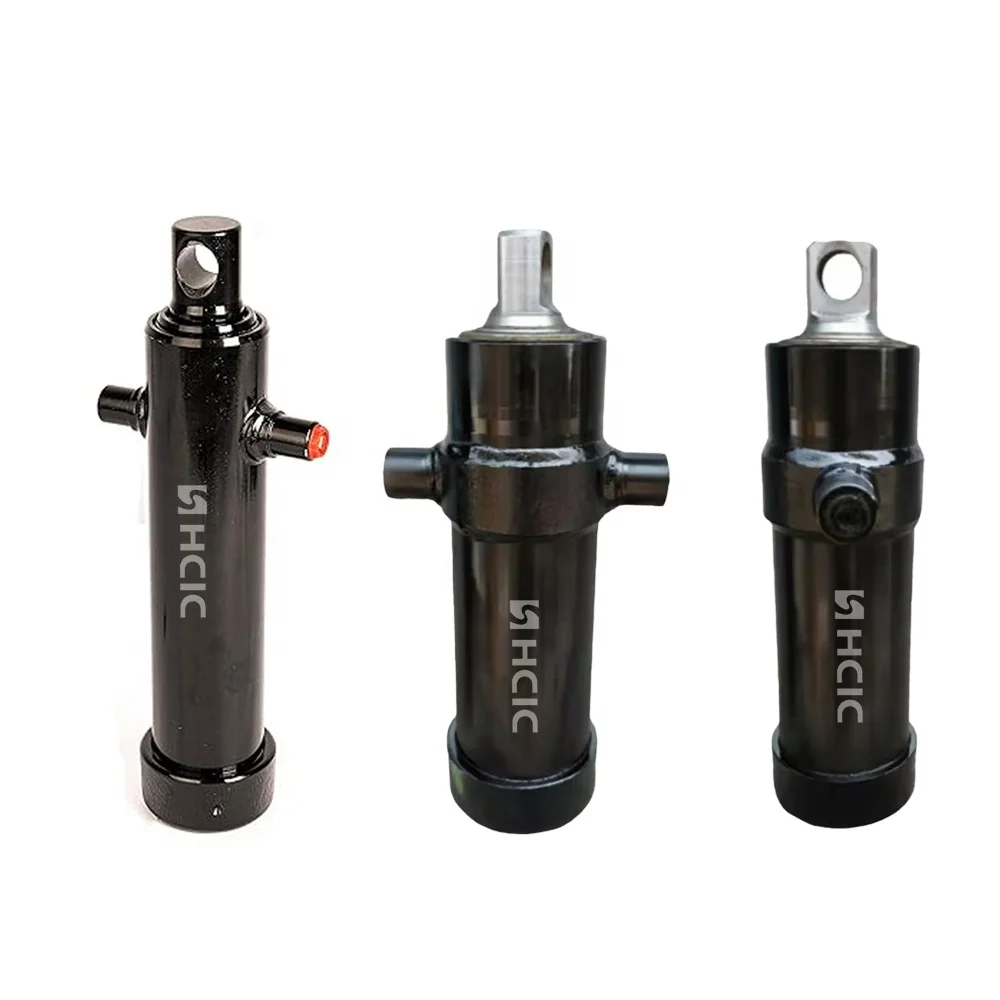

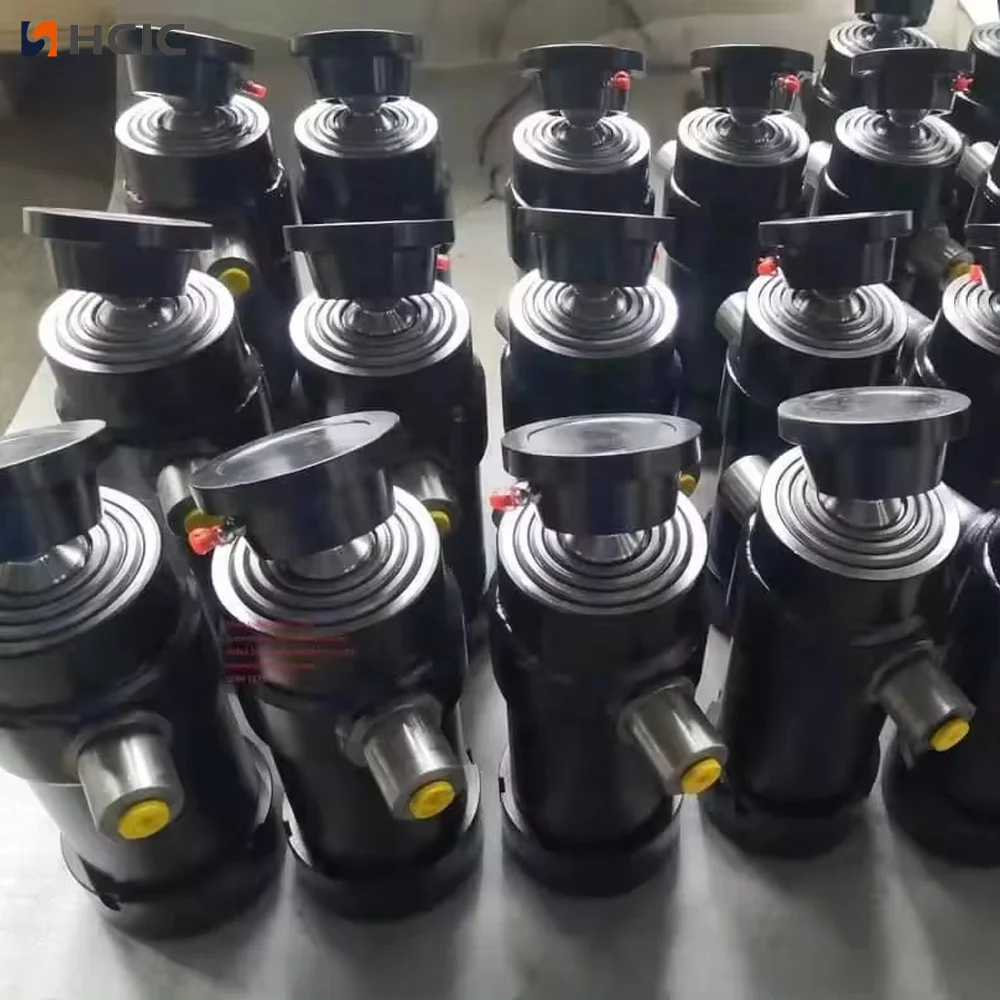

Katalogen listar även underredessortimentet med kul- och öglaversioner, monteringsfästen och stöd, och flera portalternativ. Den exakta anslutningen och monteringskonfigurationen för en offert bör bekräftas mot den erforderliga ritningen och släpvagnslayouten.

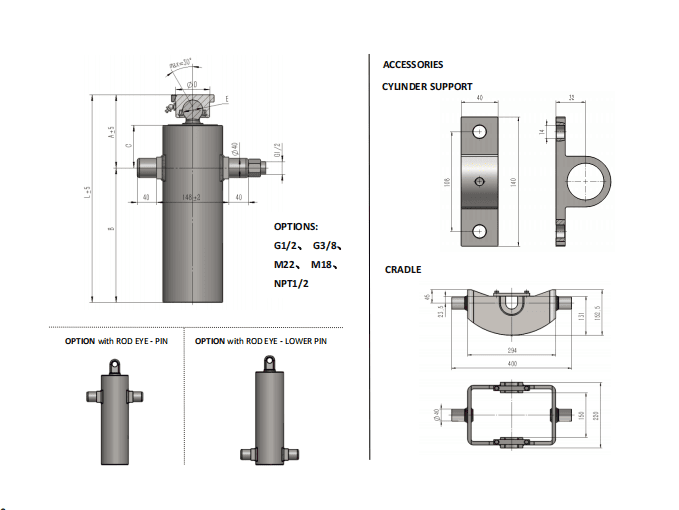

Katalogen identifierar dimensionerna A till E på produktdata. Dessa mått är installationsreferenser, inte utbytbara värden. En ersättningscylinder måste matcha släpets faktiska stiftcentrum, fäste, spelrum och karossgeometri.
En praktisk recension bör jämföra:
- Det tillgängliga utrymmet under tippkroppen när den är indragen
- Cylinderns arbetsläge och förlängningsbana
- Nål- eller ögoninriktning i båda ändar
- Frigång från chassi, kaross, axlar, slangar och andra komponenter
- Erforderlig tippvinkel och punkten där cylindern når full utskjutning
- Karossens gångjärnsposition och riktningen för lastöverföringen
Slaglängden på 1 947 mm är bara en del av passformen. En cylinder med samma slaglängd kan fortfarande vara olämplig om dess stängda längd, monteringshöjd eller anslutningsgeometri är annorlunda.
Den sexstegiga konstruktionen gör att 6TG-E130x1947 kan ge ett långt slag från ett kompakt underredesarrangemang. De kapslade cylindersektionerna delar på förlängningsuppgiften, så varje steg och dess tätningsgränssnitt måste fungera i rätt ordning.
Teleskopcylindrar kräver också noggrann uppmärksamhet vid inriktningen. Monteringsfästena ska styra cylindern genom dess avsedda bana utan att tvinga stegen att bära sidobelastningar som skapas av en förvrängd ram. Cylindern är en kraftproducerande komponent; den ska inte användas för att korrigera problem med gångjärn eller chassijustering.
Katalogen beskriver underredessortimentet som tillgängligt med fästen och stöd. För en OEM-installation bör konsoldesignen, stiftinriktningen och vagganrangemang ses över tillsammans med cylindern i stället för att behandlas som separata eftertanke.
Katalogen listar ett maximalt arbetstryck på 180 bar och ett tippkapacitetsområde på 11-18 ton för 6TG-E130x1947. Dessa siffror måste läsas inom den avsedda utrustningskonfigurationen. De fastställer inte nyttolastvärdet för en hel trailer.
Faktisk tippprestanda beror på kroppsvikt, nyttolastfördelning, gångjärnsfriktion, cylindervinkel, monteringsposition, hydraulflöde, tryckförluster och strukturell styrka. Släpvagnstillverkaren förblir ansvarig för att kontrollera hela lastvägen och säkra driftsförhållanden.
Siffran på 180 bar bör också matchas med pump, ventil, slangar, kopplingar och monteringsdetaljer. Ett system bör inte användas över den tillåtna klassificeringen för dess lägsta klassade komponent.
HCIC:s underredes cylinderbeskrivning anger att tätningarna som används i detta område är avsedda att motstå permanent deformation och slitage och att fungera inom ett temperaturområde på -40°C till +100°C. Katalogen anger också att stegen använder hårdförkroming och att sortimentet är designat för ett maximalt arbetstryck på 200 bar i den allmänna underredets funktionsbeskrivning.
För den specifika tabellraden 6TG-E130x1947 är det angivna maximala arbetstrycket 180 bar. Det modellspecifika tabellvärdet ska användas för denna produktartikel och offert. Det bredare sortimentet ska inte användas för att ersätta modellens listade värde.
Katalogen presenterar 6TG-E130x1947 som en underredesprodukt för dumpningsutrustning. Det ger inte en komplett tätningsblandning, yttjocklek, livslängd eller detaljerat underhållsintervall för denna specifika modell. Dessa uppgifter bör bekräftas när driftsmedium, klimat och driftcykel är kända.
En köpare som byter ut eller specificerar 6TG-E130x1947 bör förbereda följande information:
1. Aktuell cylindermodell och identifieringsskylt, om tillgänglig
2. Mått med stift- eller öga-center i infällt och utdraget läge
3. Erforderlig slaglängd och tippvinkel
4. Dumpkroppslängd, tomvikt och avsett nyttolastområde
5. Ritning av gångjärnsplacering och monteringsfäste
6. Pumpflöde, systemtryck och ventiltyp
7. Krav på slanganslutning och port
8. Tillgängligt utrymme under karossen och runt chassit
9. Driftstemperatur och förväntad exponering för vatten, damm eller vägföroreningar
10. Oavsett om fästen, stöd, vagga eller en komplett installationssats krävs
Tydlig installationsinformation minskar risken för att få en cylinder som har rätt slaglängd men som inte kan monteras säkert på släpet.
Katalogen associerar underredesteleskopsortimentet med lätta tömningsutrustningar, siddumpnings- och trevägsdumparapplikationer. 6TG-E130x1947 kan övervägas där utrustningen kräver ett långt slag och sexstegsdesignen passar det tillgängliga underredet.
Applikationsgodkännande bör baseras på den fullständiga mekaniska och hydrauliska granskningen. Enbart en produktbeskrivning kan inte bekräfta lämpligheten för en specifik släpvagnsmodell, nyttolast eller tippvinkel.
Den 6TG-E130x1947 underredet teleskopiska hydraulcylindern kombinerar en sexstegskonstruktion med 1 947 mm slaglängd och kataloglistade dimensioner för trailerintegration. För att begära en tekniskt användbar offert, skicka HCIC befintliga cylinderdetaljer, monteringsritning, tippvinkel, pumpdata och driftsförhållanden.
HCIC kan då kontrollera modellen mot den faktiska underredesinstallationen istället för att förlita sig på enbart slaglängden.
