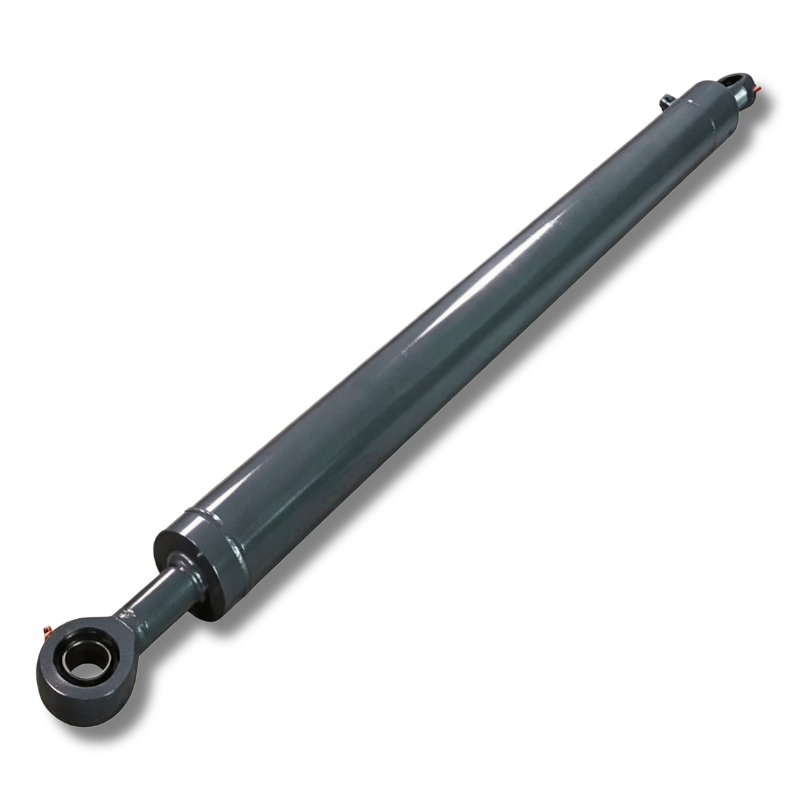

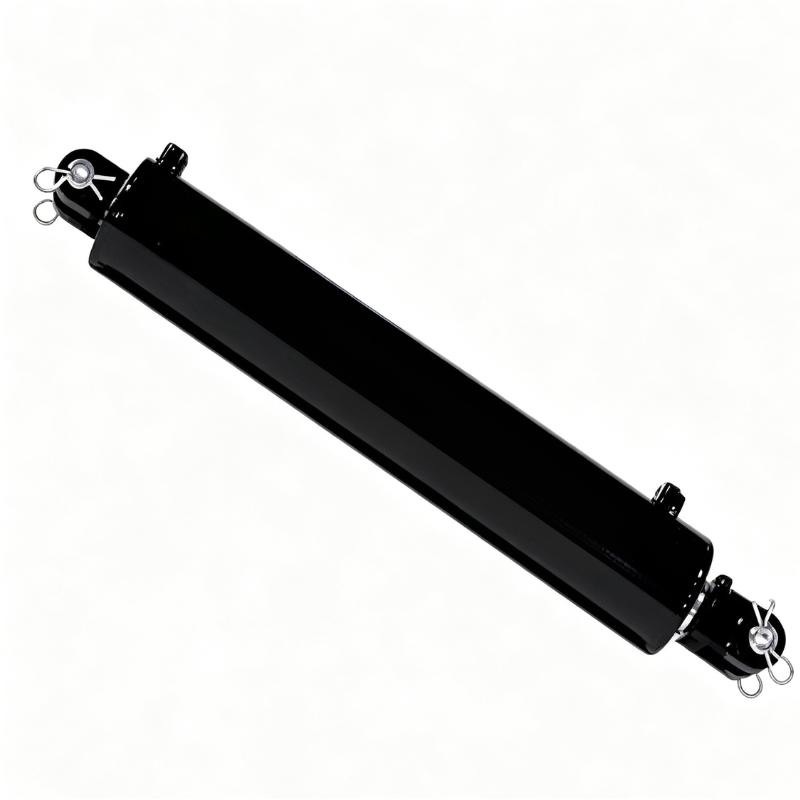

HCIC presenningssystem hydraulcylindrar för dumper och avfallssläp. HR4752 (2" hål 36" slag), HR4719, HR4520 med QPQ nitrerad stav, Q355JR pipa. ISO 9001. Direkt från Jinan fabrik.
Bore Diameter:
2,00" /2,50"/1,50"Rod Diameter:
1,25" /1,00"/1,25"Stroke Length:
16"/36"Hydraulcylindrar för presenningssystem i HCIC HR-serien är kraftiga hydrauliska ställdon för öppning och stängning av presenningskåpor på dumper och avfallssläp. Utsatta för högfrekvent cykling drabbas vanliga cylindrar lätt av tätningsslitage och stavkorrosion, vilket orsakar tidigt fel.
Tillverkade för en distributör av avfallsutrustning i USA sedan 2019, har våra produkter en ultralåg 0,3 % femårig returränta med 1 200 enheter som levereras årligen.
Vi använder höghållfasta Q355JR stålfat för att motstå klämdeformation. AISI-1045 kolvstången har induktionshärdning och QPQ-nitrering, vilket ger mycket bättre motstånd mot korrosion och repor än traditionell kromplätering utan risk för flagning.
QT500-7 styrhylsor och kolvar av segjärn erbjuder inbyggd grafitsmörjning, vilket säkerställer mjuk rörelse och pålitlig kallstartsprestanda för långvarig, problemfri drift.
Arbetshästen. Detta passar de flesta standardunderkroppspresenningssystem på 20-40 yards roll-off containrar och fullstora tippvagnar.
Vid 2" borrning och 14 MPa arbetstryck är tryckkraften ungefär 2 850 lbs (12,7 kN). Mycket för en presenning som väger kanske 80-120 lbs inklusive rullstången. Dragkraften vid 1,25" stångdiameter är cirka 1 740 lbs (7,7 kN). Det räcker för att spänna presenningen så att den inte klaffar i motorvägshastighet.
36-tums slaglängden är den vanligaste specen på den amerikanska marknaden. Den rensar hela bredden av en standard 8,5-fots tippkropp.
Lättare arbetsuppgifter. För enaxlade dumper och mindre landskapsvagnar där presenningen är lättare och armmekanismen ger mindre hävstång på cylindern.
Tryckkraft vid 14 MPa: ungefär 1 600 lbs (7,1 kN). Dragkraft: cirka 890 lbs (4,0 kN).
Samma QPQ-behandling på spöet. Samma Q355JR pipa. Detta är inte en "budget" version. Det är samma byggkvalitet i ett mindre kuvert. Den enda skillnaden är hål och stavdiameter.
Kort slaglängd, bredare hål. För sidoarmspresenningssystem där cylindern monteras på en svängarm och slaglängden är kortare men den mekaniska nackdelen är högre. Dessa system drar presenningen över toppen av kroppen i en vinkel, så att cylindern ser en sidobelastningskomponent som ett rätlinjigt rullsystem inte gör.
Tryckkraft vid 14 MPa: ungefär 4 450 lbs (19,8 kN). Det extra hålet kompenserar för vinkelbelastningen.
| Parameter | HR4752 | HR4719 | HR4520 |
|---|---|---|---|
| Borrdiameter | 2,00" (50,8 mm) | 1,50" (38,1 mm) | 2,50" (63,5 mm) |
| Stångens diameter | 1,25" (31,75 mm) | 1,00" (25,4 mm) | 1,25" (31,75 mm) |
| Slaglängd | 36" (914 mm) | 36" (914 mm) | 16" (406 mm) |
| Indragen längd | 41,5" (1054 mm) | 41,5" (1054 mm) | 21,5" (546 mm) |
| Arbetstryck | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) | 14 MPa (2030 PSI) |
| Max tryck | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) | 18 MPa (2610 PSI) |
| Tryckkraft @ 14 MPa | 2 850 lbs (12,7 kN) | 1 600 lbs (7,1 kN) | 4 450 lbs (19,8 kN) |
| Dragkraft @ 14 MPa | 1 740 lbs (7,7 kN) | 890 lbs (4,0 kN) | 3 220 lbs (14,3 kN) |
| Portstorlek | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) | SAE #4 (7/16-20 UNF) |
| Cylinderpipa | Q355JR (utbyte 355 MPa) | Q355JR (utbyte 355 MPa) | Q355JR (utbyte 355 MPa) |
| Kolvstång | AISI-1045, QPQ-nitrerad | AISI-1045, QPQ-nitrerad | AISI-1045, QPQ-nitrerad |
| Stång Ytans hårdhet | 600-700 HV (QPQ-förening) | 600-700 HV (QPQ-förening) | 600-700 HV (QPQ-förening) |
| Induktionshärdningsdjup | 1,5-2,0 mm | 1,5-2,0 mm | 1,5-2,0 mm |
| Styrhylsa | Segjärn QT500-7 | Segjärn QT500-7 | Segjärn QT500-7 |
| Kolv | Segjärn QT500-7 | Segjärn QT500-7 | Segjärn QT500-7 |
| Typ av tätning | U-kupa i polyuretan + torkare | U-kupa i polyuretan + torkare | U-kupa i polyuretan + torkare |
| Stångtorkare | Dubbelläpp polyuretan | Dubbelläpp polyuretan | Dubbelläpp polyuretan |
| Drifttemp | -30°C till +90°C | -30°C till +90°C | -30°C till +90°C |
| Montering | Skruva/korsrör (båda ändar) | Skruva/korsrör (båda ändar) | Skruva/korsrör (båda ändar) |
| Måla | Svart emalj, 60-80 μm DFT | Svart emalj, 60-80 μm DFT | Svart emalj, 60-80 μm DFT |
| Vikt | 7,2 kg (15,9 lbs) | 5,1 kg (11,2 lbs) | 6,8 kg (15,0 lbs) |
Vi driver vår egen QPQ-linje. Spön går igenom tre steg:
Saltsprayprovning enligt ASTM B117: QPQ-behandlade 1045 stålstänger visar första rödrost vid 200-300 timmar. Obehandlad 1045: röd rost på under 4 timmar. Hård krom: varierar mycket beroende på plattans kvalitet, men vanligtvis 60-100 timmar innan rostfläckar uppstår.
Den vanligaste applikationen. Kommunala avfallsbilar körs i stopp-start-förhållanden, ofta i regn, vägsalt och lera från deponi. Tarpcylindern sitter på toppen av kroppen, helt exponerad. HR4752 är standardspecifikationen här. QPQ-staven hanterar korrosionen. Q355JR-pipan håller upp under klämkraft och vibrationer.
Längre slaglängd krävs ibland (upp till 48 tum i anpassade konfigurationer). Vi har gjort HR4752-varianter med 42" och 48" slaglängd. Samma hål och stav. Det längre slaget kräver en längre pipa och längre spö, så den indragna längden ökar därefter. Vi använder ett precisionsslipat rör med Ra ≤ 0,4 μm ID-finish oavsett slaglängd.
Spannmålsvagnar använder tarpsystem för att täcka laster under transport. Miljön är dammig, inte våt, men korndamm är slipande. QPQ-stavens yta vid 600-700 HV motstår nötande slitage bättre än krom (vanligtvis 800-1000 HV men med ett sprött gränssnitt). Vi har haft noll stångslitageklagomål från spannmålsvagnsoperatörer sedan 2020.
Dessa lastbilar transporterar kompost, grus, sand. Tarpen blir grynig. Stångtorkartätningen är den första försvarslinjen. Vi specificerar en torkare av polyuretan med dubbla läppar — den yttre läppen skrapar skräp, den inre läppen håller kvar oljefilm. Byte av torkare tar cirka 10 minuter med ett plockverktyg. Vi rekommenderar att du byter torkaren var 5 000:e cykel.
Montering spelar roll. En presenningscylinder som är felinriktad med 2 grader kommer att belasta stången med ungefär 3,5 % av tryckkraften. På en HR4752 vid full belastning är det cirka 100 lbs sidokraft på stånglagret. Styrhylsan klarar det. Men om snedställningen är 5 grader, hoppar sidobelastningen till 8,7 % - cirka 250 lbs. Det räcker för att påskynda slitaget på styrhylsan med en faktor 3-4x.
Använd sfäriska lager vid båda monteringspunkterna. Standard gaffelstift är bra, men gaffeln måste vara fri att rotera. Om stiftet binder blir cylinderkroppen en böjbalk. Q355JR är stark men den är inte designad för att böjas 6 000 gånger per år.
Portorientering: SAE #4-portar kan klockas i steg om 90° i förhållande till monteringsplanet. Berätta för oss din slangdragning när du beställer. Vi klockar portarna vid montering.
Varje cylinder i HR-serien levereras med:
Vi inkluderar inte hydrauliska kopplingar. För många gängstandarder — NPT, JIC, BSP, ORFS, metrisk. Berätta för oss vad du behöver så inkluderar vi dem utan extra kostnad utöver monteringskostnaden.
Jinan Huachen Industrial Co., Ltd. Etablerat 1998. Tre fabriker. 300+ personer. ISO 9001:2015.
Vi är specialiserade på hydraulcylindrar och kraftaggregat. HR-seriens presenningscylindrar är byggda på samma produktionslinje som våra tunga teleskopcylindrar för avfallshanteringsbilar. Samma slipmaskiner. Samma QPQ-linje. Samma tryckprovsbänkar.
När du köper HR4752 cylindrar från HCIC får du cylindrar tillverkade av ett företag som även bygger 6-stegs teleskopcylindrar klassade till 25 MPa. Kvalitetssystemet förändras inte eftersom cylindern är mindre.
Exporterfarenhet: 50+ länder. Vi har skickat till alla större marknader inklusive USA, Kanada, Australien, Tyskland, Storbritannien, Förenade Arabemiraten och Brasilien. Vi kan pappersarbetet — Ursprungsintyg, Blankett E, Blankett F, packlistor, konossement. Det hanteras internt.
