HC-416 saxlyft för dumperlyftsystem med en 5-tums borrning, 16-tums slaglängd, 5–11,4 ton katalogkapacitet och en ungefärlig vikt på 229 lb.

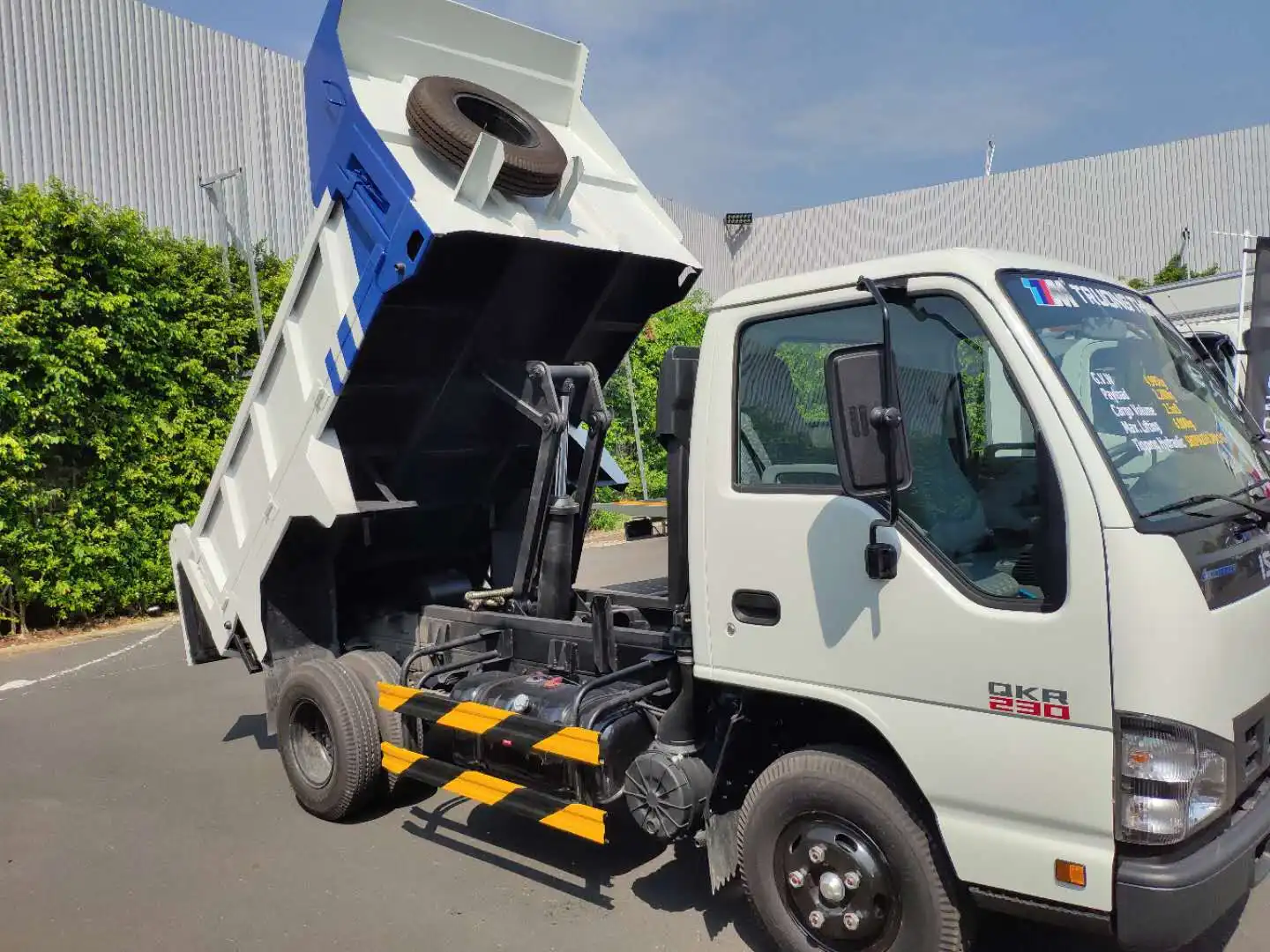

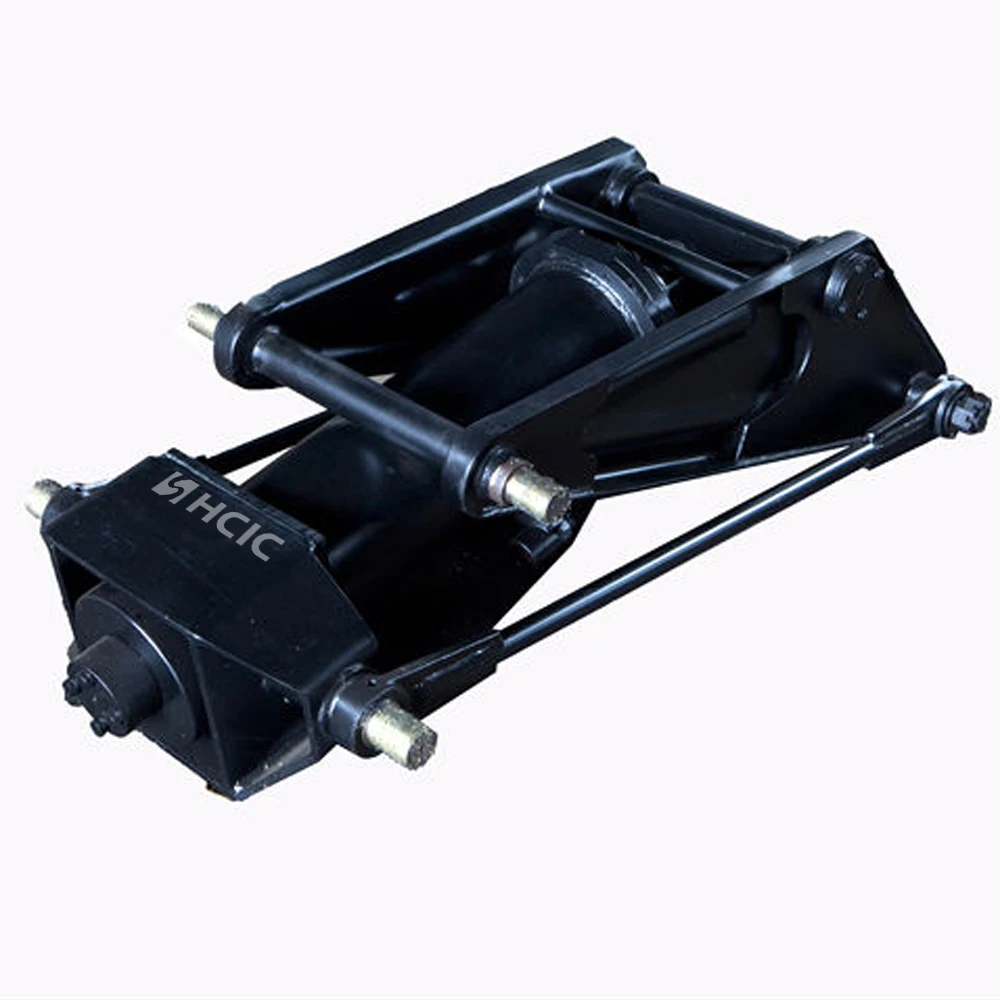

HC-416 är en saxlyft listad i HCIC-2026-katalogen för lyftsystem med tippvagnar. Den kombinerar en hydraulisk cylinder med en saxmekanism, ram och monteringskomponenter för att förvandla cylinderrörelsen till en kontrollerad lyft av tippkroppen.
Denna modell är en praktisk utgångspunkt för släpvagnsbyggare och ersättningsköpare som behöver en kompakt hydraulisk tippvagnslyft med ett definierat dimensionellt hölje. Den slutliga lämpligheten beror fortfarande på släpvagnens ram, kroppsvikt, gångjärnsposition, erforderlig tippvinkel och hydraulkrets.
| Parameter | Katalogvärde |
|---|---|
| Modell | HC-416 |
| Produkttyp | Saxlyft för tippvagn |
| Kroppslängd | 40,4 tum |
| Borra | 5 tum |
| Stroke | 16 tum |
| Stång | 2 tum |
| Monteringshöjd | 4,97 tum |
| Katalogkapacitetsområde | 5–11,4 ton |
| Ungefärlig vikt | 229 lb |
Värdena ovan är transkriberade från tabellen Saxlyft för dumpsläp i den medföljande HCIC-2026-katalogen, PDF-sida 15. Kapacitetsintervallet är en katalogreferens för applikationsgranskning, inte en universell nyttolastklassificering för varje släpvagnsdesign.
En direkt hydraulisk cylinder ger inte alltid den bästa lyftgeometrin för en släpvagnsram. En saxmekanism ändrar förhållandet mellan cylinderrörelse och kroppsrörelse, vilket hjälper lyftsystemet att arbeta inom ett definierat installationsutrymme.
HC-416 är relevant när en byggare behöver ett 5-tumsborrande, 16-tums-slaglyftpaket för en släpvagn i katalogens applikationsområde på 5–11,4 ton. Lyften bör ses över som en del av det kompletta lyftsystemet snarare än att väljas från enbart cylinderhålet.

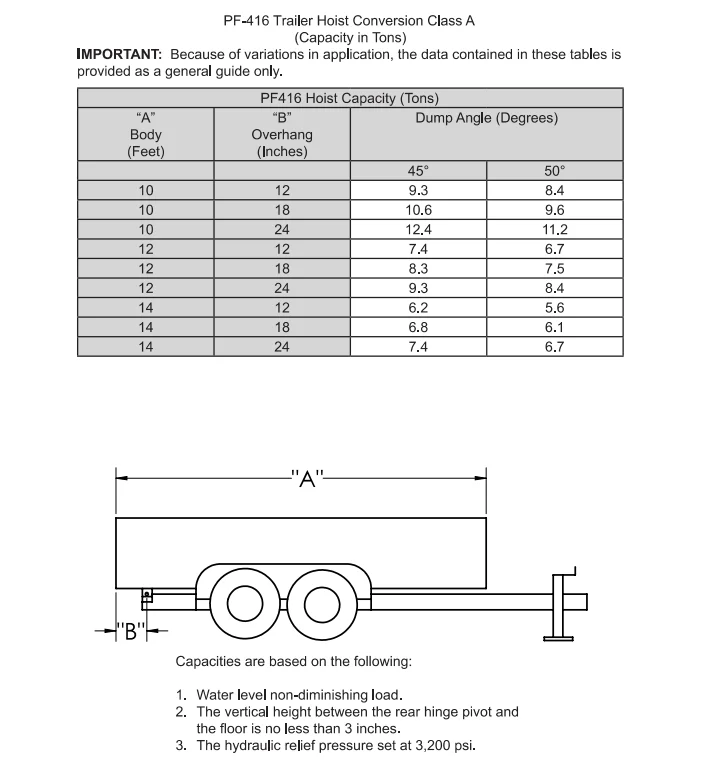

Saxgeometrin, pivotpositionerna och kroppens gångjärn bestämmer hur mycket kraft som når tippkroppen vid olika punkter i lyften. En trailer som är lätt att börja lyfta kan kräva en annan kraft och vinkel nära toppen av tömningscykeln. Det är därför ramritningar och rörelsekontroller är viktiga innan produktionsgodkännande.
Katalogen listar en 40,4-tums kroppslängd och 4,97-tums monteringshöjd för HC-416. Jämför dessa värden med släpvagnsram, tvärbalkar och tillgängligt utrymme under tippvagnen. Kontrollera även spelet medan karossen rör sig från stängt läge till önskad tömningsvinkel.
5-tumshålet, 16-tumsslaget och 2-tumsstången beskriver huvudcylinderdata, men de definierar inte det fullständiga lyftresultatet av sig själva. Saxarmarna, svängtapparna, kroppens gångjärn och monteringsfästen påverkar alla den faktiska kraftbanan.
Lyften måste installeras rakt. Täta eller felinriktade pivoter kan skapa motstånd som den hydrauliska kretsen inte kan korrigera. Innan du testar, kontrollera att stiften sitter på plats, att fästena är ordentligt stödda och att saxarmarna kan röra sig genom den avsedda bågen.

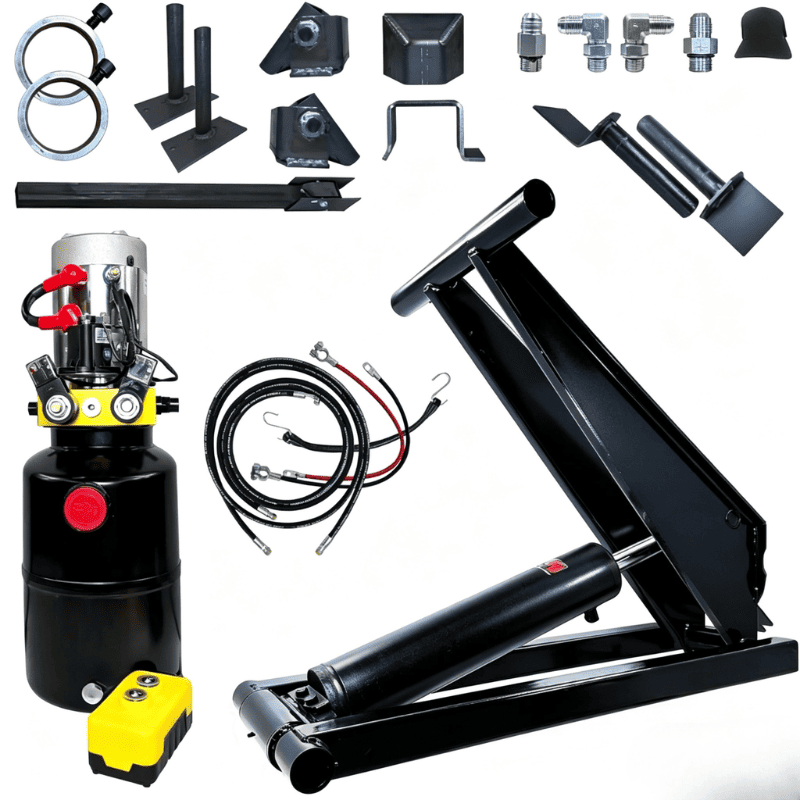

Katalogen beskriver saxlyftsatser med pump, ståltank, slang, kopplingar, lastregleringsventil, propellsats och batterikablar. Den exakta satskonfigurationen bör bekräftas för projektet. Pumpen, avlastningsskyddet, slangarna och reglerventilen måste matcha cylindern och släpvagnens driftkrav.
En lastkontrollfunktion är viktig i ett dumpersystem eftersom karossen inte får falla okontrollerat om trycket eller slangförhållandena ändras. Utrustningskonstruktören bör granska det faktiska ventilarrangemanget och installationsinstruktionerna före idrifttagning.
HC-416 kan övervägas för OEM-konstruktioner av dumptrailer, bytesarbeten och uppgraderingar av släpvagnar där det tillgängliga ramutrymmet och lyftkraven matchar dess katalogdata.
Typiska projektdiskussioner inkluderar enaxliga eller tandemaxlade tippvagnar, redskapsvagnar, jordbrukssläpvagnar och lätta byggsläp. Rätt val beror på faktisk kroppsvikt, nyttolast, gångjärnsgeometri, önskad tippvinkel och driftsmiljö.
Använd inte intervallet 5–11,4 ton som ett fristående godkännande. Nyttolast, karossstruktur och lastfördelning kan förändra krafterna i lyftsystemet. En teknisk granskning bör slutföras innan en annan lyftanordning ersätts med HC-416.
För en offert på en HC-416 saxlyft eller ersättningsgranskning, skicka:
Dessa detaljer gör att lyftanordningen, cylindern och hydraulaggregatet kan granskas som ett system.
HC-416 ger dumperbyggare en definierad sax-hissmodell att utvärdera: 40,4-tums karosslängd, 5-tums hål, 16-tums slaglängd, 4,97-tums monteringshöjd och ett katalogkapacitetsområde på 5–11,4 ton.
Skicka trailerlayout, lyftbehov och hydrauldata till HCIC för en projektspecifik granskning innan du beställer
