Granska modell 621 kraftlyft för tippvagnars katalogmått och kontrollera släpvagnens ramutrymme, monteringsgeometri, karossavstånd och serviceåtkomst innan du beställer.
Modell 621 kraftlyft för tippvagnar listas i den medföljande American Power Hoists-katalogen för släplyftsystem. För en OEM-byggare eller ersättningsköpare är det viktiga första steget dimensionell montering: lyften måste fungera med släpvagnsramen, tippkroppens rörelse, monteringspunkter och hydrauliskt arrangemang.

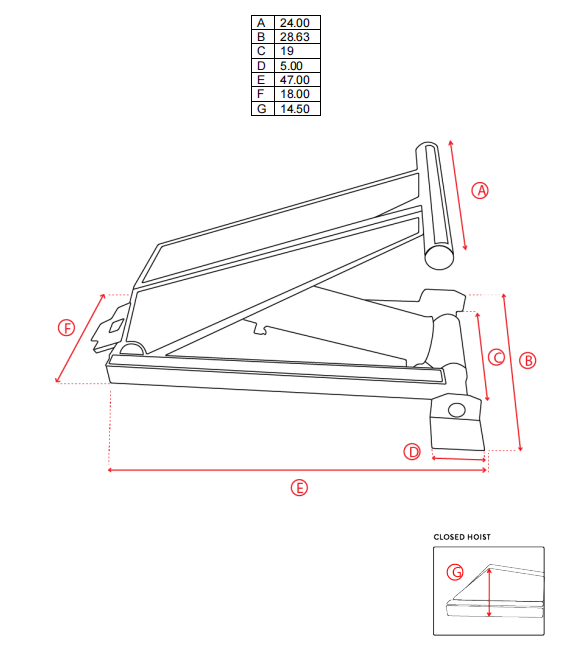

Modell 621-sidan ger referenser i sju dimensioner, A till G. Dessa mått ger en praktisk utgångspunkt för en granskning av släpvagnsritningen innan de slutgiltiga konsolerna, stiften och förstärkningsdetaljerna godkänns.
| Parameter | Katalogvärde |
|---|---|
| Modell | 621 |
| Produktkategori | Kraftlyft |
| Dimension A | 24.00 in |
| Dimension B | 28,63 tum |
| Dimension C | 19.00 in |
| Dimension D | 5,00 tum |
| Dimension E | 47,00 tum |
| Dimension F | 18.00 in |
| Dimension G | 14.50 tum |
Värdena ovan är transkriberade från Model 621-sidan i den medföljande katalogen. Bekräfta den senaste tekniska ritningen mot den faktiska trailern innan tillverkning eller utbytesgodkännande.
En släpvagnslyft arbetar genom en föränderlig mekanisk vinkel. Det tillgängliga utrymmet under en stängd tippkropp kan förändras när kroppen börjar lyfta. Ramtvärbalkar, konsoler, hydraulslangar och karossens undersida måste vara fria under hela rörelsen.
Av denna anledning bör modell 621 kraftlyft bedömas som en del av det kompletta lyftsystemet istället för att väljas enbart utifrån modellnummer. Släpvagnens struktur, bakre gångjärnsposition, monteringsarrangemang och hydraulkrets påverkar alla den slutliga installationen.
Börja med dimensionerna A, B och C när du jämför lyften med det tillgängliga utrymmet mellan ram och tippkropp. Mät det stängda läget och granska sedan kroppens rörelsebana under lyftcykeln.
En kontroll av statiskt spel kanske inte avslöjar kontakt som uppstår när kroppen roterar. En måttritning eller markerade installationsfotografier är mer användbara än en enstaka mätning från den stängda trailern.
Dimensionerna D, F och G hjälper köparen att diskutera stödplattor, stiftlägen och ramförstärkning. De ska inte behandlas som en komplett parentesritning. Den faktiska monteringsdesignen måste ta hänsyn till reaktionsbelastningar, stiftinriktning, svetslayout och strukturen som tar emot lyftkraften.
Supportarrangemanget behöver också tillräckligt med åtkomst för inspektion, slangdragning och framtida servicearbete. En tät installation är inte automatiskt en bra installation om rutinmässig åtkomst blockeras.
Dimension E är listad som 47,00 tum för modell 621. Jämför detta värde med den tillgängliga installationslängden, den slutna kroppspositionen och platsen för närliggande tvärbalkar eller utrustning.
Det övergripande arrangemanget bör också lämna utrymme för hydrauliska anslutningar och visuell inspektion. Slutgiltigt godkännande bör baseras på den senaste ritningen och hela rörelsekuvertet.
Modell 621 kraftlyft för tippvagnar är relevant för lyftsystemprojekt där en definierad katalogmodell och dimensionsreferens krävs. Den kan granskas för OEM-släpvagnsbyggen, utbytesarbeten och systemomkonstruktioner när de mekaniska och hydrauliska kraven har bekräftats.
Den medföljande modell 621-sidan listar dimensioner men ger ingen verifierad kapacitet, arbetstrycksvärde, livslängd eller certifiering för denna modell. Dessa uppgifter måste bekräftas för det faktiska projektet och bör inte härledas från modellnumret.
För en OEM- eller utbytesgranskning, skicka:
Denna information hjälper HCIC att utvärdera montering utan att anta dolda strukturella eller hydrauliska detaljer.
Det är en kataloglistad kraftlyft som beaktas här för applikationer med dumptrailerlyftsystem. Den slutliga lämpligheten beror på släpvagnens struktur, monteringsarrangemang och hydraulsystem.
Katalogen listar A vid 24,00 tum, B vid 28,63 tum, C vid 19,00 tum, D vid 5,00 tum, E vid 47,00 tum, F vid 18,00 tum och G vid 14,50 tum.
| Parameter | Katalogvärde |
|---|---|
| Modell | 621 |
| Produktkategori | Kraftlyft |
| Dimension A | 24.00 in |
| Dimension B | 28,63 tum |
| Dimension C | 19.00 in |
| Dimension D | 5,00 tum |
| Dimension E | 47,00 tum |
| Dimension F | 18.00 in |
| Dimension G | 14.50 tum |
Inget verifierat kapacitetsvärde visas på den medföljande Model 621-sidan. Kapaciteten måste ses över mot den fullständiga trailerdesignen och projektkraven.
Inte automatiskt. Monteringspunkter, stiftcentrum, spelrum, karossrörelser, hydrauliska anslutningar och ramstyrka måste alla kontrolleras innan ett bytesbeslut fattas.
Dimension E är listad som 47,00 tum. Den ska jämföras med den tillgängliga installationslängden, den stängda kroppspositionen, serviceåtkomst och närliggande ramelement.
Skicka modellreferens, trailerdetaljer, uppmätt installationsutrymme, gångjärns- och stiftplatser, fotografier eller ritningar, befintlig hydraulisk information och den nödvändiga lyftsekvensen.
För en korrekt offert, skicka trailerritningen, monteringsmått och tillgänglig hydraulinformation till HCIC. Det slutliga beslutet bör använda den senaste ritningen och det kompletta lyftarrangemanget.
Jinan Huachen Industrial Co., Ltd. (HCIC) utvecklar och tillverkar hydraulcylindrar och kraftenheter för fordon och industriella applikationer. För ett modell 621-projekt kan HCIC granska tillgänglig installationsinformation och identifiera de tekniska detaljerna som behövs för en OEM- eller utbytesoffert.
Begär en recension av modell 621 kraftlyft:
