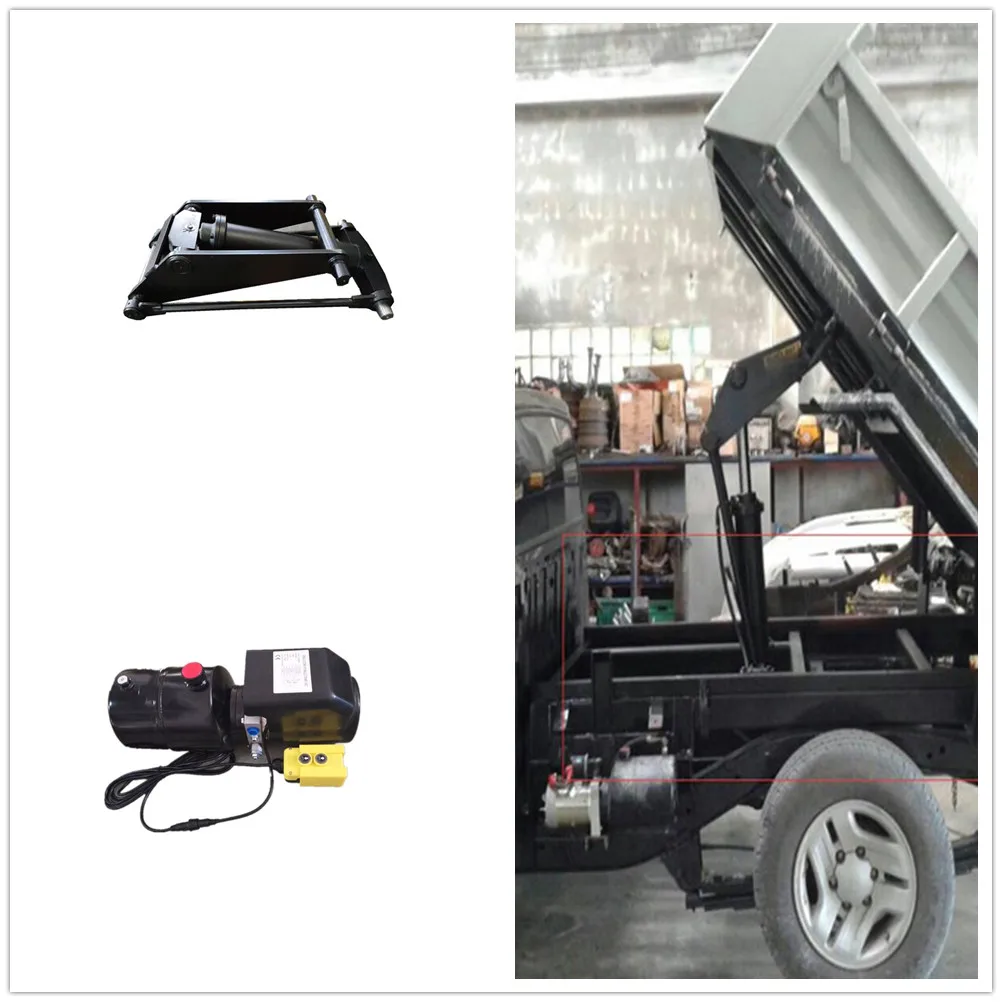

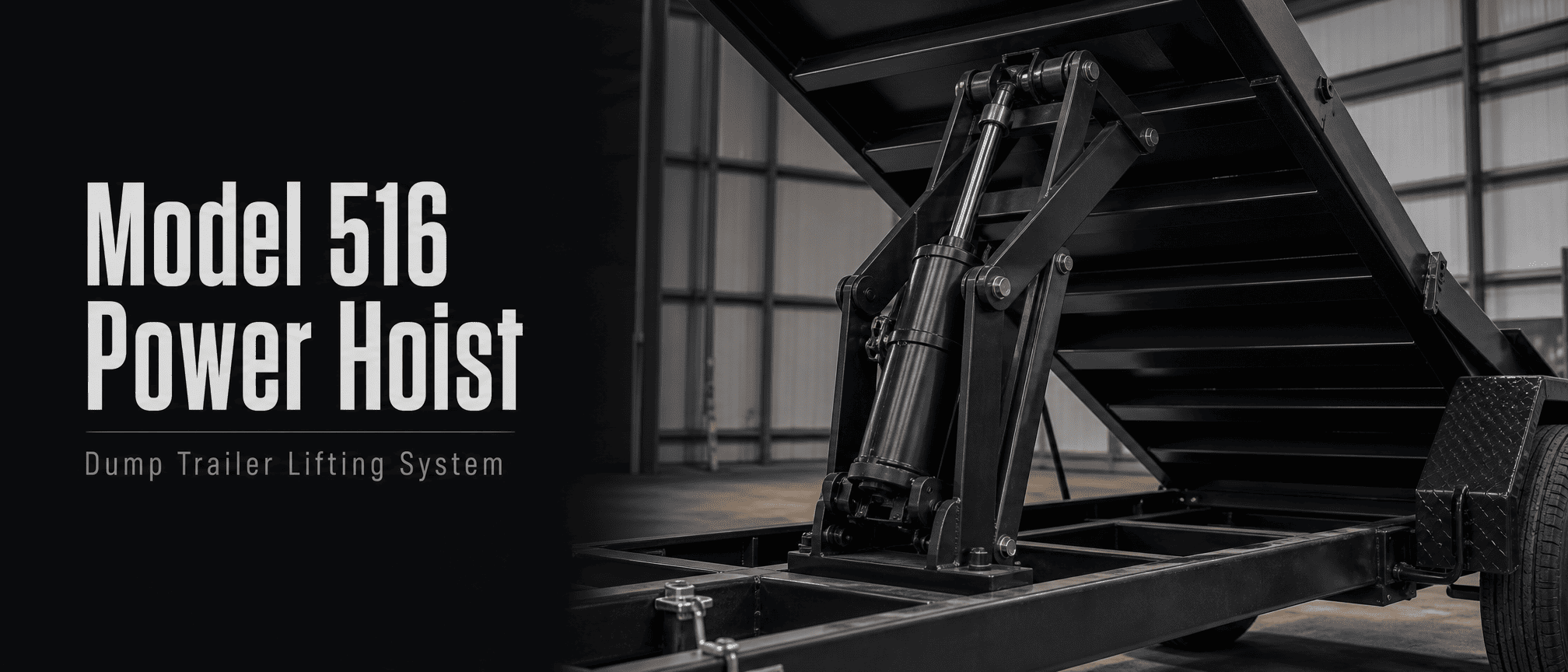

Modell 516 kraftlyft för dumperlyftsystem är en kompakt lyftlösning för tippvagnar, med en 24-tums karossdimension och 39,25-tums lyftlängd för installationsplanering.

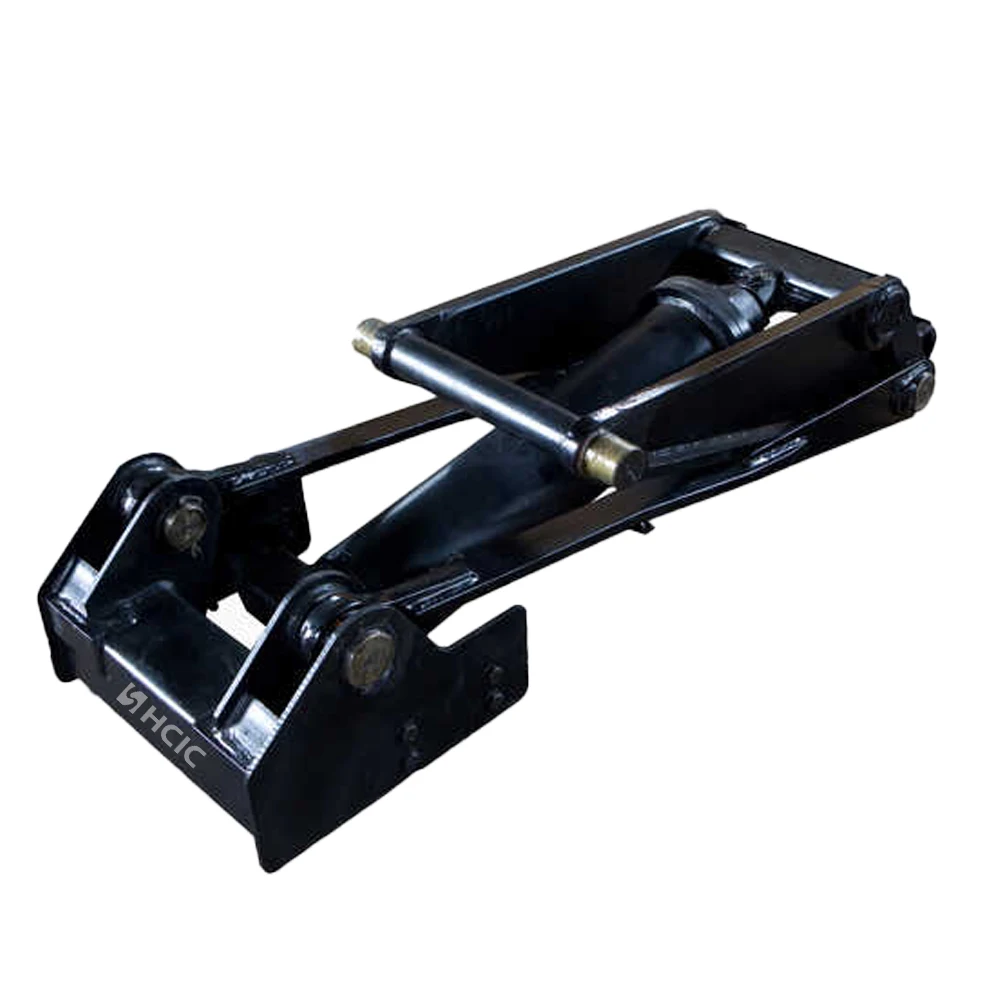

Modell 516 kraftlyft är ett kompakt lyftalternativ för lyftsystem med tippvagnar. Dess katalogmått ger en praktisk utgångspunkt för att kontrollera ramutrymme, gångjärnsgeometri och hydrauliska installationskrav innan en beställning görs.

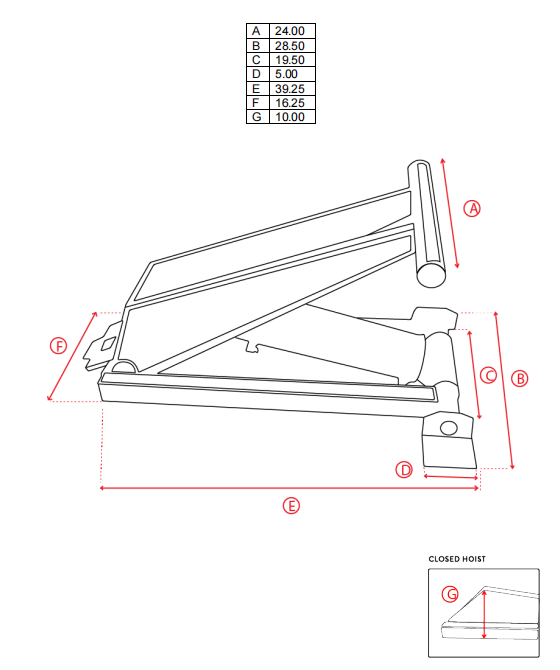

Modell 516 kraftlyft är listad i den amerikanska Power Hoists-katalogen med sju dimensionella referenser, från A till G. Dessa mätningar hjälper en släpvagnsbyggare eller ersättningsköpare att jämföra lyften med det tillgängliga monteringsområdet istället för att välja utrustning enbart med lyftkapacitet.
| Parameter | Katalogvärde |
|---|---|
| Modell | 516 |
| Produktkategori | Kraftlyft |
| Dimension A | 24.00 in |
| Dimension B | 28,50 tum |
| Dimension C | 19.50 tum |
| Dimension D | 5,00 tum |
| Dimension E | 39,25 tum |
| Dimension F | 16,25 tum |
| Dimension G | 10.00 in |
Dessa är katalogmått. Ritningen bör kontrolleras mot kundens faktiska ram, vridpunkter och installationsmetod innan slutgiltigt godkännande.

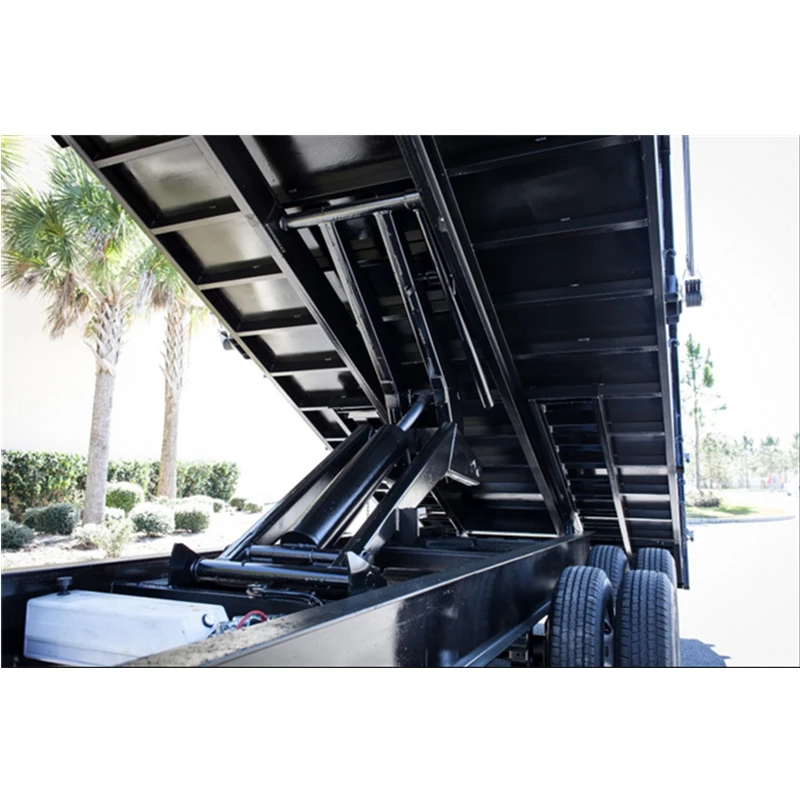

En tippvagnslyft gör mer än att ge lyftkraft. Den måste passa mellan ramskenorna, arbeta med dumpkroppens geometri och lämna tillräckligt med utrymme för den rörliga strukturen. Modell 516 kraftlyft kan därför utvärderas i tre praktiska steg.
Börja med dimensionerna A, B och C från katalogritningen. Jämför dem med det tillgängliga ramutrymmet och placeringen av dumpkroppens gångjärn. En dimension som ser acceptabel ut på papper kan fortfarande skapa störningar när kroppen roterar, så hela rörelsebanan bör kontrolleras.
Dimensionerna D, F och G hjälper köparen att se över lyftanordningens monteringsförhållande med släpvagnsramen och bärande fästen. Rätt monteringsplattor, stiftcentrum och förstärkningsdetaljer beror på släpvagnens design. De bör inte gissas enbart utifrån modellnumret.
Dimension E är listad som 39,25 tum för modell 516. Detta mått är viktigt när lyften måste placeras under en dumpkropp med begränsad längd. Den bör ses över tillsammans med stängt läge, kroppsvinkel och det utrymme som krävs för servicetillträde.
Att använda det exakta modellnumret gör en OEM- eller utbytesförfrågan lättare att bearbeta. Det ger leverantören en tydlig referenspunkt samtidigt som köparen bekräftar släpvagnens struktur, monteringsarrangemang och driftkrav.
För en ersättningsbegäran bör köparen skicka modellskylten eller katalogreferensen, fotografier av den befintliga installationen, tillgängliga monteringsmått och släpvagnens lyftarrangemang. Om originalenheten har modifierats är de uppdaterade måtten mer användbara än ett gammalt modellnummer i sig.
Modell 516 kraftlyft är avsedd för diskussioner om lyftsystem med tippvagnar där en kompakt lyftanordning och dimensionell passform är viktig. Den slutliga lämpligheten beror på släpvagnens kaross, last, gångjärnsläge, hydraulkrets och strukturell design. Katalogmåtten ger inte i sig en lyftkapacitetsklassificering.
För att begära en monteringsgranskning av modell 516 kraftlyft, tillhandahåll:
- Trailertyp och karossmått
- Tillgängligt installationsutrymme
- Placering av gångjärn och monteringsstift
- Befintliga hydrauliska komponenter, om detta är en ersättning
- Erforderlig lyftsekvens
- Foton eller en måttritning av aktuell installation
- Driftmiljö och förväntad arbetscykel
Denna information gör det möjligt för HCIC att granska ansökan utan att anta detaljer som inte visas i katalogen.
Modell 516 kraftlyft utvärderas bäst som en del av ett komplett lyftarrangemang med tippvagnar. Dess katalogmått – särskilt 24,00-tums A-dimensionen, 39,25-tums E-dimensionen och 10,00-tums G-dimensionen – ger köpare en tydlig grund för att kontrollera installationsutrymmet. För en korrekt offert, skicka trailerritningen och uppmätt monteringsinformation till HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) utvecklar och tillverkar hydraulcylindrar och kraftenheter för industri- och fordonstillämpningar. För ett modell 516-projekt kan HCIC granska tillgänglig installationsinformation och ge råd om nästa tekniska detaljer som krävs för offert.
Begär en recension av modell 516 kraftlyft:
