Granska 53-4592-72 stift-till-stift hydraulcylinderdimensioner, 71,94-tums slaglängd, 3/4-tums NPTF-port och 155 lb katalogvikt för OEM-ersättningsplanering.
Stroke:
1 827 mmClosed length:
930 mmExtended length:
2757 mmPort:
3/4 i NPTF53-4592-72 stift-till-stift hydraulcylindern är en modell i 4000-serien listad i HCIC-2026-katalogen. Dess huvudsakliga värde för ett ersättnings- eller OEM-projekt är dimensionellt: katalogen identifierar slaglängder, stängda och förlängda längder, monteringsgeometri, port, oljevolym och vikt i en produktrad.
Denna typ av cylinder väljs inte enbart av slaglängden. Stiftcentrum, monteringsöron, omgivande spelrum, hydraulisk anslutning och tillgängligt serviceutrymme måste alla matcha maskinen. För en köpare som byter ut en befintlig enhet är den säkraste utgångspunkten den aktuella cylinderritningen eller en komplett uppsättning fältmått.

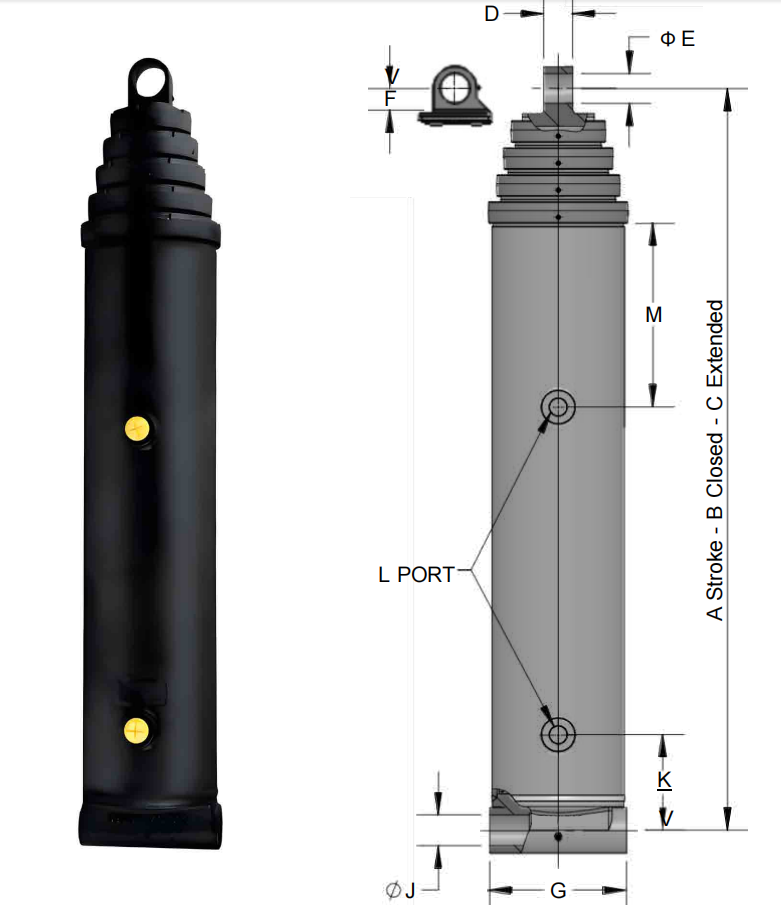

| Punkt | Inch värde | Metriskt värde |
|---|---|---|
| Modell | 53-4592-72 | 53-4592-72 |
| Serie | 4000-serien | 4000-serien |
| Stroke, A | 71,94 tum | 1 827 mm |
| Stängd längd, B | 36,62 tum | 930 mm |
| Förlängd längd, C | 108,56 tum | 2 757 mm |
| Dimension D | 1,50 tum | 38 mm |
| Dimension E | 2,06 tum | 52 mm |
| Dimension F | 2,00 tum | 51 mm |
| Dimension G | 7.00 tum | 178 mm |
| Dimension J | 2,06 tum | 52 mm |
| Dimension K | 19.50 tum | 495 mm |
| Hamn | 3/4 i NPTF | 3/4 i NPTF |
Katalogsidan ger ingen universell tryckklassning, belastningsklassning eller maskinspecifik prestandagaranti för denna modell. Dessa krav måste bekräftas för den faktiska utrustningen.
En stift-till-stift-cylinder överför rörelse genom två monteringspunkter. Ena änden ansluter till en fast konsol och den andra ansluter till den rörliga strukturen. När oljan ändrar cylinderlängden ändras avståndet mellan de två stiften och maskinen rör sig genom sin designade båge.
Det gör de förlängda och slutna längderna viktiga. Raden 53-4592-72 visar 36,62 tum stängda och 108,56 tum förlängda. Skillnaden är katalogens slagreferens, men maskinen behöver fortfarande tillräckligt med fysiskt utrymme för cylindern, stiften, fästena, slangarna och strukturens hela färdväg.
Dimensionerna D, E, F, G, J och K har också betydelse vid byte. De kan styra förhållandet mellan cylinderkroppen, monteringsdetaljerna, stiftets placering och anslutningshöljet. En cylinder som har rätt slaglängd men fel monteringsgeometri kan skapa ett kostsamt installationsproblem.
Mät de installerade stiftens centrum i stängt och utdraget maskinläge. Kontrollera stiftdiameter, fästets bredd, öronavstånd, bussningens skick och i vilken riktning lasten kommer in i fogen. Tvinga inte in en ersättning i ett fäste som är designat för ett annat monteringsskydd.
Flytta maskinen genom hela dess mekaniska område med hydraulkretsen säkert isolerad enligt arbetsplatsens procedur. Leta efter interferens mellan cylinderkroppen, stången, fästena, skydden, slangarna och närliggande struktur. Den utökade längden är bara en del av denna kontroll.
Katalogen listar en 3/4 i NPTF-port. Matcha monteringsstandard och tätningsmetod som används av maskinen. Lämna tillräckligt med slanglängd för hela stift-till-stift-rörelsen, samtidigt som du förhindrar skavning, skarpa böjar och kontakt med rörligt stålverk.
Katalogen listar 1,3 liter oljevolym och 4,0 liter utökad oljevolym. Dessa värden är användbara för planering, men det kompletta systemet inkluderar även slangvolym, ventilvolym, reservoarnivå och maskinens driftposition. Bekräfta arbetsoljenivån före driftsättning.
53-4592-72 kan granskas för OEM-utrustning eller ersättningsprojekt som behöver en definierad stift-till-stift hydraulcylinder med 71,94-tums katalogslag. Det är särskilt relevant när köparen har en ritning eller en befintlig cylinder att mäta och behöver en dimensionsmatchning snarare än en generisk cylinderrekommendation.
HCIC bör erhålla applikationsbelastning, drifttryck, rörelsevinkel, cykelfrekvens och installationsfoton innan ett slutligt tekniskt beslut. Dessa uppgifter ersätts inte av katalograden.
53-4592-72 stift-till-stift hydraulcylindern är en dimensionell produkt för projekt där cylindern måste ansluta två maskinpunkter genom ett definierat 71,94-tums slag. Dess 36,62-tums stängda längd, 108,56-tums utökade längd, 3/4 i NPTF-port, 1,3-liters fyllningsvärde, 4,0-liters utökade värde och 155 lb katalogvikt ger en tydlig utgångspunkt för OEM- eller utbytesgranskning.
Skicka stift-centermåtten, konsoldetaljer, hydrauldata och maskinritningar till HCIC innan du beställer. Detta är det praktiska sättet att bekräfta om modellen passar hela mekanismen.

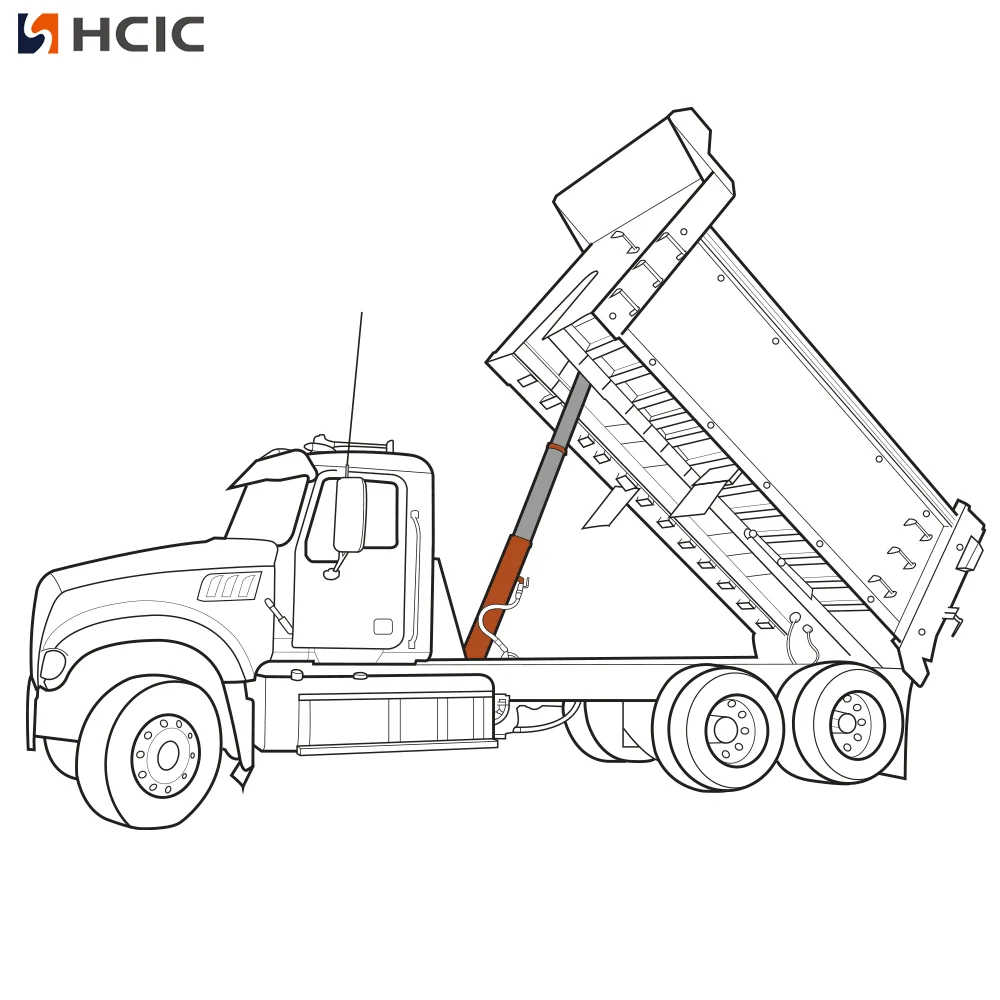

HCIC, även känd som Jinan Huachen Industrial Co., Ltd., levererar hydraulcylindrar, hydrauliska kraftenheter och relaterade komponenter för fordon, avfallshantering, bygg- och industriutrustning. Produktens lämplighet bör bekräftas mot den fullständiga maskinkonstruktionen och tillämpliga säkerhetskrav.
