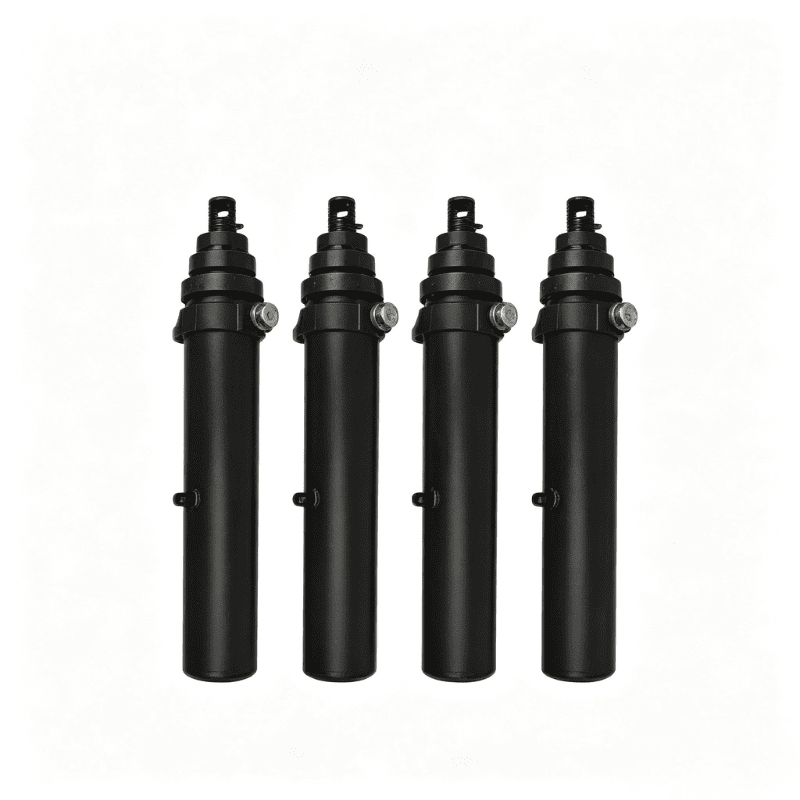

Produktbeskrivning

63-4402-104 är en 4000-seriens stiftmonteringscylinder för släpvagn. Dess stift-till-stift monteringsformat gör att cylindern kan anslutas mellan två maskinmonteringspunkter utan att behöva en separat fläns- eller fotmonteringsarrangemang.

Katalogen listar en 108,56 tum (2757 mm) utökad dimension, en 71,94 tum (1827 mm) stängd dimension och en 3/4 NPTF-port. Cylindern använder också en självavluftande design, förspänd V-packning och en längre lagerlängd avsedd att stödja stabil drift i det monteringsarrangemang som visas i katalogen.

Den här artikeln täcker endast modell 63-4402-104.

I. Tekniska specifikationer

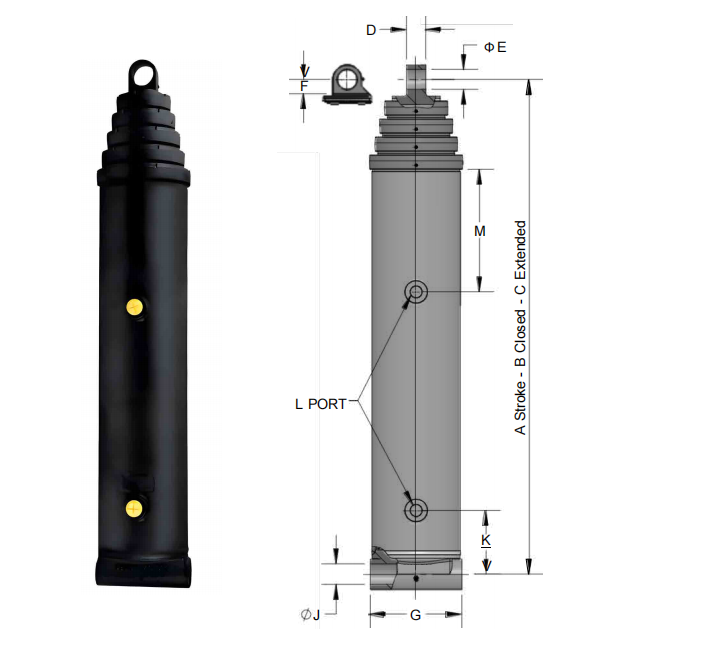

pin-pin mounting hydraulic cylinder

Parameter	63-4402-104 Specifikation
Produktserie	4000-serien
Monteringsstil	Pin-pin montering
Dimension A	71,94 tum / 1827 mm
Dimension B	36,62 tum / 930 mm
Dimension C	108,56 tum / 2757 mm
Dimension D	1,50 tum / 38 mm
Dimension E	2,06 tum / 52 mm
Dimension F	2,00 tum / 51 mm
Dimension G	7,00 tum / 178 mm
Dimension J	2,06 tum / 52 mm
Dimension K	19,50 tum / 495 mm
Dimension M	N/A i katalogtabellen
Hydraulisk port	3/4 NPTF
Oljevolym listad	1,8 gal fyllning / 7,3 gal förlängning
Angiven vikt	208 lb

Bokstäverna A till M hänvisar till måttritningen i HCIC-katalogen. Bekräfta den fullständiga installationsritningen, stiftmått, arbetstryck och hydraulkretskrav innan du beställer.

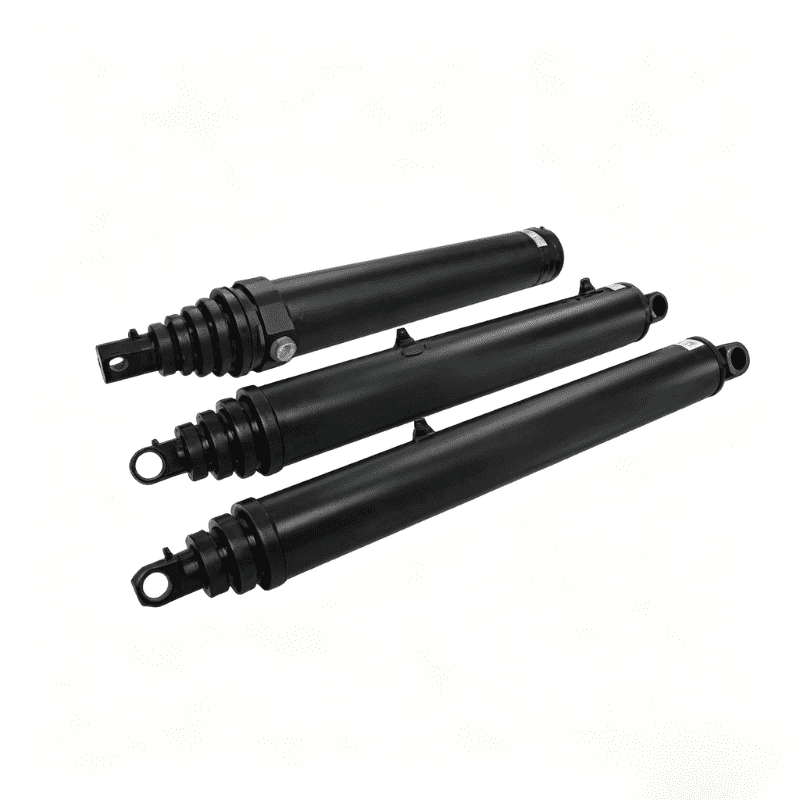

II. Pin-Pin monteringsdesign

En hydraulcylinder med stift är installerad mellan två gaffel- eller klackpunkter. Cylinderkroppen och stångändens anslutning överför maskinbelastningen genom stiften. Denna layout är vanlig där ställdonet måste följa rörelsen hos en tippkropp, länkage eller annan ledad struktur.

Passformen bestäms av mer än de stängda och utökade måtten. Köparen bör kontrollera:

- Pin-center-avstånd i båda ändar

- Stiftdiameter och tillgänglig lagerbredd

- Gavstånd och inriktning

- Hydraulisk portriktning

- Slangrörelse genom hela slaget

- Mekaniskt spel runt huvudet och spöänden

63-4402-104 bör väljas från den godkända måttritningen snarare än från enbart total längd.

III. Konstruktionsfunktioner listade i katalogen

3.1 Självblödande design

Katalogen identifierar en självblödande design. I praktiskt installationsarbete kan detta bidra till att minska mängden instängd luft som finns kvar i cylindern under driftsättningen. Maskinkretsen behöver fortfarande fyllas och tömmas enligt utrustningstillverkarens procedur.

3.2 omladdad V-packning

Det listade tätningsarrangemanget använder förspänd V-packning med ett självjusterande vågfjäderaggregat. Katalogen identifierar också ett strömsatt "Z"-tätningspaket som ett tillval. Den slutliga tätningskonfigurationen bör bekräftas för applikationens hydraulvätska, temperaturområde och arbetsförhållanden.

3.3 Gängad huvudmutter

Den gängade huvudmuttern är listad som en funktion för ökad styrka och fälttätningsjustering. Det ger också ett praktiskt servicegränssnitt när tätningsinspektion eller justering krävs. Alla fältjusteringar bör följa den godkända underhållsproceduren och bör inte ersätta tryckisolering och säker demontering.

3.4 Längre lagerlängd

Katalogen listar en längre lagerlängd för stabilitet. I en stiftinstallation är vägledning viktig eftersom ställdonet följer en rörlig struktur. Korrekt inriktning och korrekt stifttillstånd är fortfarande nödvändigt; en längre lagerlängd gör inte cylindern lämplig för okontrollerad sidobelastning.

IV. Arbetsprincip

63-4402-104 omvandlar hydraultrycket till linjär rörelse. När olja kommer in i lämplig port, verkar trycket på kolvområdet och driver stången utåt eller inåt. Stångänden och stiftänden överför denna rörelse till den anslutna tippmekanismen.

Den användbara rörelsen definieras av de stängda och utökade måtten i katalogen. Hydraulventilen, pumpflödet, avlastningsskyddet och maskingeometrin bestämmer den faktiska hastigheten och kraften som är tillgänglig under drift.

Cylindern ska inte behandlas som en oberoende lyftanordning. Dess val måste matcha den hydrauliska kretsen och den mekaniska struktur som den är fäst vid.

V. Huvudsakliga produktfördelar

- Pin-pin montering för ledad hydraulisk utrustning

- 108,56 tum / 2757 mm kataloglistad utökad dimension

- 3/4 NPTF hydraulisk port

- Självblödande design listad av HCIC

- Förspänd V-packning med självjusterande vågfjäderaggregat

- Valfri strömsatt "Z" tätningsförpackning listad i katalogen

- Gängad huvudmutter för extra styrka och fälttätningsjustering

- Längre lagerlängd för stabilitet

- Slutna och utökade dimensioner tillgängliga i både tum- och millimeterenheter

VI. Applicering och montering

Katalogen placerar 4000-seriens pin-pin cylinder under hydrauliska tipplösningar. 63-4402-104 kan övervägas för utrustning där cylindern måste monteras mellan två stift och det tillgängliga installationshöljet matchar katalogens mått.

Innan du bekräftar monteringen, granska hela maskinens rörelse. Cylindern måste ha tillräckligt med spelrum vid full indragning och förlängning, och stiften måste förbli i linje när tippkonstruktionen rör sig. Slangdragningen bör också kontrolleras så att 3/4 NPTF-anslutningen inte utsätts för vridning eller böjning utanför slangtillverkarens gränser.

VII. Information som krävs för en offert

Skicka följande information med din förfrågan:

1. Maskintyp och cylinderfunktion

2. Befintliga stift-centermått

3. Stiftdiameter och gaffelbredd

4. Erforderliga stängda och förlängda längder

5. Arbetstryck och pumpflöde

6. Hydraulolja och driftstemperatur

7. Portorientering och slangdragning

8. Erforderligt tätningsalternativ

9. Kvantitet och leveransdestination

10. Befintlig cylinderritning eller tydliga fotografier

En ritning är särskilt viktig när ersättningscylindern måste passa en befintlig tippmekanism.

VIII. FAQ

Vad är monteringssättet för modell 63‑4402‑104?

Det är en stiftmonterad hydraulcylinder från HCIC 4000-serien.

Vilka är de stängda och utökade måtten?

Katalogen listar dimension A som 71,94 tum (1827 mm) och dimension C som 108,56 tum (2757 mm). Dimension B anges som 36,62 tum (930 mm).

Vilken hydraulisk port är listad för denna modell?

Katalogen listar en 3/4 NPTF-port.

Vilket tätningsarrangemang används?

Katalogen listar förspända V-packningar med en självjusterande vågfjäderaggregat. En strömsatt "Z" tätningsförpackning identifieras som ett tillval. Bekräfta den slutliga konfigurationen före produktion.

Anger katalogen ett arbetstryck för 63‑4402‑104?

Den medföljande modelltabellen visar inte ett verifierat arbetstrycksvärde för denna modell. Trycket måste bekräftas från den godkända ansökan och teknisk ritning.

Vad ska jag kontrollera innan jag byter ut en befintlig cylinder?

Kontrollera stiftcentrum, stiftdiameter, gaffelbredd, stängda och förlängda dimensioner, portorientering, slangdragning och maskinens arbetstryck och flöde.

IX. Om HCIC

HCIC tillverkar hydraulcylindrar och hydrauliska kraftaggregat för industriella applikationer. Företagets officiella webbplats presenterar standardiserade, specialtillverkade och skräddarsydda hydrauliska lösningar.

För en ersättnings- eller OEM-förfrågan, skicka maskinritningen och de fullständiga cylindermåtten. HCIC kan granska monteringskraven innan den slutliga specifikationen bekräftas.
