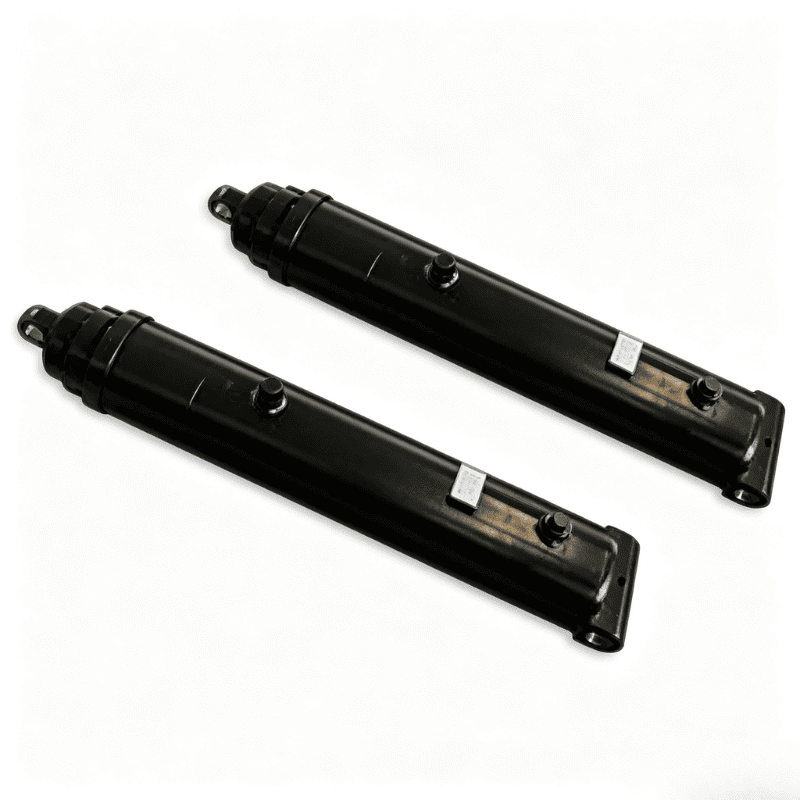

Produktbeskrivning

63-4402-120 är en 4000-seriens pin-pin monteringslyftcylinder för dumper. Dess tvåstifts monteringsarrangemang är avsedd för en ledad maskininstallation där cylindern arbetar mellan fasta monteringspunkter och följer rörelsen hos den anslutna strukturen.

HCIC-katalogen listar en 125,31 tum (3183 mm) utökad dimension, en 84,19 tum (2138 mm) stängd dimension och en 3/4 NPTF-port för denna modell. Katalogen identifierar också en självavluftande design, förspänd V-packning, en fältjusterbar gängad huvudmutter och en längre lagerlängd för stabilitet.

Den här artikeln omfattar endast modell 63-4402-120.

I.Tekniska specifikationer

pin-pin mounting hydraulic cylinder

Parameter	63-4402-120 Specifikation
Produktserie	4000-serien
Monteringsstil	Pin-pin montering
Dimension A	84,19 tum / 2138 mm
Dimension B	41,12 tum / 1044 mm
Dimension C	125,31 tum / 3183 mm
Dimension D	1,50 tum / 38 mm
Dimension E	2,06 tum / 52 mm
Dimension F	2,00 tum / 51 mm
Dimension G	7,00 tum / 178 mm
Dimension J	2,06 tum / 52 mm
Dimension K	19,50 tum / 495 mm
Dimension M	N/A i katalogtabellen
Hydraulisk port	3/4 NPTF
Oljevolym listad	2,2 gal fyllning / 9,4 gal förlängning
Angiven vikt	250 lb

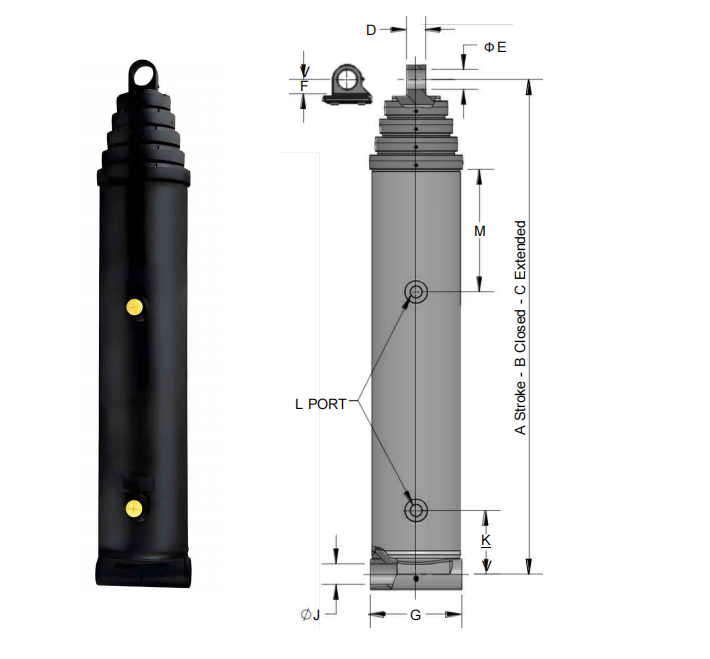

Måtten använder bokstäverna som visas i HCIC-katalogritningen. Bekräfta den fullständiga ritningen, stiftdetaljer, hydraultryck och installationsavstånd innan du gör en beställning.

II. Pin-Pin monteringsarrangemang

63-4402-120 installeras mellan två maskinstift. Ena änden ansluter till cylinderkroppen och den andra till stavändfästet. När den hydrauliska kretsen förlänger eller drar tillbaka stången överför stiftens mitt den linjära rörelsen till den anslutna tippmekanismen.

Monteringsarrangemanget kräver noggrann montering. Innan du byter ut ett befintligt ställdon, kontrollera:

- Stängda och utökade stift-centeravstånd

- Stiftdiameter och lagerbredd

- Gaffeljustering genom hela rörelsen

- Babordsläge och slangböjningsradie

- Frigång runt huvudmuttern och stångänden

- Mekaniska stopp och eventuella sidobelastningar

En korrekt kataloglängd bekräftar inte i sig att cylindern passar maskinen. Den fullständiga monteringsritningen bör godkännas före produktion.

III. Designfunktioner listade av HCIC

3.1 Självblödande design

Katalogen identifierar en självavluftande design för 4000-seriens pin-pin cylinder. Denna funktion kan hjälpa cylindern att släppa ut instängd luft under driftsättning när hydraulsystemet är fyllt och manövrerat enligt utrustningsproceduren.

Systemet behöver fortfarande lämpliga rutiner för fyllning, borttagning av luft och oljerenlighet. Självblödning tar inte bort behovet av att inspektera behållaren, slangarna och anslutningarna.

3.2 Förladdad V-packning

Cylindern är listad med förspänd V-packning och ett självjusterande vågfjäderaggregat. Katalogen identifierar också ett strömsatt "Z"-tätningspaket som ett tillval. Det slutliga tätningsarrangemanget bör bekräftas i enlighet med hydraulvätskan, temperaturen och driftsförhållandena.

3.3 Justering av gängad huvudmutter och fälttätning

Den gängade huvudmuttern är listad för ökad styrka och fälttätningsjustering. Detta ger underhållspersonal ett definierat servicegränssnitt för tätningsrelaterat arbete. Före servicearbete, isolera hydraultrycket, stödja den anslutna strukturen och följ maskinens säkra underhållsprocedur.

3.4 Längre lagerlängd

HCIC listar en längre lagerlängd för stabilitet. Detta är relevant för ett ställdon som flyttar en ledad struktur mellan två stift. Korrekt stiftinriktning, gaffelkondition och styrning på maskinsidan krävs fortfarande eftersom cylindern inte är avsedd att kompensera för okontrollerad sidobelastning.

IV. Arbetsprincip

Hydrauliskt tryck verkar på kolven för att skapa linjär stavrörelse. Cylinderns kropp och stångände överför denna rörelse genom de två stiftanslutningarna. Hydraulpumpen och styrventilen bestämmer oljeflödet, medan kretsens tryckskydd begränsar driftsförhållandena.

För modell 63-4402-120 ger katalogen de stängda och utökade dimensionsvärdena som används för att kontrollera det tillgängliga slagkuvertet. Maskinkonstruktören måste bekräfta att tippkonstruktionen kan röra sig genom hela sitt område utan att binda, bottna eller tvinga in cylindern i en oavsiktlig lastbana.

V. Huvudsakliga produktfördelar

- Pin-pin montering för ledad tipputrustning

- 125,31 tum / 3183 mm kataloglistad utökad dimension

- 3/4 NPTF hydraulisk port

- Självblödande design listad av HCIC

- Förspänd V-packning med självjusterande vågfjäderaggregat

- Valfri strömsatt "Z" tätningsförpackning listad i katalogen

- Gängad huvudmutter för extra styrka och fälttätningsjustering

- Längre lagerlängd för stabilitet

- Tum- och millimetermått för installationsplanering

VI. Applicering och montering

4000-serien presenteras i HCIC-katalogen som en hydraulisk tipplösning. Modell 63-4402-120 är lämplig för övervägande där utrustningen kräver en stiftcylinder och maskingränssnittet matchar det angivna dimensionella kuvertet.

Köparen bör verifiera lastvägen, stiftinriktningen, driftshastighet, tryck, oljetyp och slangdragning. Den längre utökade dimensionen gör installationsplaneringen särskilt viktig: kontrollera transport eller hopfällt läge, fullt tippläge och alla mellanlägen innan du bekräftar monteringen.

VII. Information som krävs för en offert

Ange följande detaljer för att få en projektspecifik granskning:

1. Maskintyp och tippfunktion

2. Befintliga stängda och förlängda stiftcentrum

3. Stiftdiameter, gaffelbredd och lagerarrangemang

4. Erforderligt arbetstryck och pumpflöde

5. Hydraulolja och driftstemperatur

6. Portorientering och slangdragning

7. Tätningspreferens eller krav på vätskekompatibilitet

8. Mekanisk stopp och frigångsinformation

9. Kvantitet och destination

10. Befintlig ritning, provmått eller fotografier

Dessa detaljer gör att cylinderdimensionerna kan kontrolleras mot den faktiska maskinen snarare än mot enbart ett nominellt modellnamn.

VIII. FAQ

Vad är modell 63‑4402‑120?

Det är en 4000-serie stiftmonterad hydraulcylinder listad av HCIC för hydraulisk tipputrustning.

Vilka är de stängda och utökade måtten?

Katalogen listar dimension A som 84,19 tum (2138 mm), dimension B som 41,12 tum (1044 mm) och dimension C som 125,31 tum (3183 mm).

Vilken port är listad för denna modell?

Katalogen listar en 3/4 NPTF hydraulisk port.

Vilka tätningsalternativ visas i katalogen?

Katalogen listar förspända V-packningar med en självjusterande vågfjäder och identifierar ett strömsatt "Z"-tätningspaket som ett tillval. Bekräfta det slutliga förseglingspaketet före produktion.

Anger den medföljande katalogtabellen arbetstryck?

Den medföljande modelltabellen visar inte ett verifierat arbetstrycksvärde för modell 63-4402-120. Bekräfta trycket från den godkända ansökan och teknisk ritning.

Vad ska jag mäta innan jag beställer en ersättning?

Mät stängda och förlängda stiftcentrum, stiftdiameter, gaffelbredd, portorientering, tillgängligt spelrum och maskinens tryck- och flödesförhållanden.
