Hydraulcylinderhastighet och cykeltid: Hur OEM-köpare matchar flöde till rörelse

● 2026-09-07 ● - ● Lämna ett meddelande till mig

I. Varför cylinderhastighet blir ett OEM-problem

En hydraulcylinder kan ha rätt hål, slaglängd och teoretisk kraft men ändå inte klara maskinens produktionskrav eftersom det tillgängliga flödet inte räcker för målrörelsen. Resultatet är bekant för utrustningsbyggare: ett lyft som tar för lång tid, en tryckcykel som missar takttiden eller ett returslag som beter sig annorlunda än förlängning.

Den första screeningberäkningen är enkel. En hydraulisk cylinderhastighetskalkylator kan relatera oljeflöde till effektiv kammararea, medan en hydraulcylindercykeltidsuppskattning kopplar samman hastighet med slag. Men den riktiga maskinen lägger också till ventilbegränsningar, slangförluster, tryckförändringar, belastningsvariationer, stavsidans area, kontrollinställningar och avsiktlig retardation nära slutet av färden.

Den här guiden förklarar beräkningsvägen en OEM-köpare kan använda innan de begär en offert för cylinder, pump eller kraftenhet. Det är avsiktligt en guide på systemnivå. En cylinder bör inte väljas enbart utifrån hastighet.

II. De fyra ingångarna för en förstapassberäkning

2.1 Borrningsområde

Hålet bestämmer hela kolvarean som används under förlängning när olja kommer in i lockets ände. För en cirkulär kolv:

Aborra= π × D2÷ 4

Ett större hål behöver mer oljevolym för att röra sig med samma hastighet. Det kan ge mer kraft vid ett givet tryck, men det ökar också flödeskravet för en målhastighet.

2.2 Stångsidans ringformade område

Under indragning upptar stången en del av hålområdet. Det effektiva området på stavsidan är:

Astavsidan= Aborra− Astång

2.3 Stroke

Slag bestämmer avståndet som kolven måste färdas. Den bestämmer också oljevolymen som krävs för en förlängnings- eller indragningsrörelse. Ett långt slag kan skapa ett stort volym- och flödesbehov även när den linjära målhastigheten verkar blygsam.

2.4 Tillgängligt flöde

Använd flödet som kan nå cylindern under den aktuella maskinrörelsen. Pumpnamnskyltens flöde är inte alltid identiskt med användbart cylinderflöde. Ventilöppningar, slangdiameter, kopplingar, filter, tryckkompenserade kontroller, delning med andra ställdon och motorvarvtal kan ändra det tillgängliga flödet vid cylindern.

III. Hydraulcylinderhastighetsformler

För konsekventa enheter är det grundläggande hastighetsförhållandet:

v= Q ÷ A

Där:
  1. V---- är cylinderhastighet.
  2. Q--- är volymetriskt flöde som når kammaren.
  3. A---- är det effektiva kammarområdet.

3.1 För en förlängningsberäkning:

vförlänga= Q ÷ Aborra

3.2 För en retraktionsberäkning:

vdra tillbaka= Q ÷ Astavsidan

Enhetskonverteringen måste hanteras korrekt. Om arean är i kvadrattum och flödet är i gallon per minut, konvertera gallon per minut till kubiktum per sekund innan du beräknar inches per sekund. En amerikansk gallon innehåller 231 kubiktum, så:

Q in3/s = Q in3/min ÷ 60 = GPM × 231 ÷ 60

I metriskt arbete, använd kubikmeter per sekund och kvadratmeter, eller liter per minut med en matchande omvandling. Blanda inte tumbaserad yta med liter per minut utan att konvertera enheterna först.

IV. Cykeltid från Slag och Hastighet

Hydraulic cylinder flow path and effective chamber area for speed calculation

När cylinderhastigheten väl har uppskattats är envägsrörelsetiden:

t = L ÷ v

Där:

  • t---- är enkelriktad rörelsetid.
  • L--- är den faktiska cylinderrörelsen.
  • v--- är den genomsnittliga cylinderhastigheten.

För en enkel förlängnings- och indragningscykel:

tcykel= tförlänga+ tdra tillbaka+ tkontrollera

t_kontrollerainkluderar ventilomkoppling, acceleration, retardation, uppehåll, lastinkoppling och eventuell vänteperiod inbyggd i maskinsekvensen. Det är inte säkert att anta att en hel cykel helt enkelt är två gånger förlängningstiden.

V. Bearbetat exempel endast för screening

Antag att en enstavscylinder har:

  • 4-tums hål
  • 2-tums spö
  • 24-tums slaglängd
  • 12 GPM flöde tillgängligt för den aktiva kammaren

5.1 Borrningsarean är ungefär:

Aborra= π × 42÷ 4 ≈ 12,57 tum2

5.2 Spöytan är ungefär:

Astång= π × 22÷ 4 ≈ 3,14 tum2

5.3 Den ringformade arean på stavsidan är därför ungefär:

Astavsidan≈ 12,57 − 3,14 = 9,43 tum2

5.4 Konvertera det tillgängliga flödet:

Q = 12 × 231 ÷ 60 ≈ 46,2 tum3/s

5.5 De ​​ideala screeningshastigheterna är:

vförlänga≈ 46,2 ÷ 12,57 ≈ 3,68 tum/s
vdra tillbaka≈ 46,2 ÷ 9,43 ≈ 4,90 tum/s

5.6 De idealiska enkelriktade tiderna för ett 24-tums slag är:

tförlänga≈ 24 ÷ 3,68 ≈ 6,5 s
tdra tillbaka≈ 24 ÷ 4,90 ≈ 4,9 s

Detta är teoretiska screeningvärden. Den faktiska maskintiden kan vara längre på grund av variationer i pumpens deplacement, ventilkontroll, tryckförluster, belastningsförhållanden, slangbegränsningar, dämpning, läckage och programmerad uppehåll. Exemplet representerar inte en klassificering eller garanterad cykeltid för en HCIC-produkt.

VI. Varför förlängning och indragning beter sig annorlunda

6.1 De effektiva områdena är olika

En enstavscylinder använder hela hålet på ena sidan och det ringformade området på den andra. Vid lika flöde ger den mindre stavsidans area en högre teoretisk hastighet. Vid lika tryck producerar den också en lägre teoretisk kraft än sidan med full hål.

Det är därför OEM-köpare bör begära separata förlängnings- och indragningsvärden istället för att bara fråga efter "cylinderhastighet".

6.2 Kretsen kanske inte skickar lika flöde

En riktningsventil kan mäta de två riktningarna olika. Motbalansventiler, flödeskontroller, lastkännande kretsar, returbegränsningar och mottryck kan förändra den verkliga rörelsen. En cylinderhastighetsberäkning bör identifiera om flödesvärdet är pumpflöde, ventilutloppsflöde eller uppmätt cylinderportflöde.

6.3 Belastningen ändras under slaget

En lyftlänk kan röra sig genom olika mekaniska vinklar. En komprimator eller ejektor kan stöta på växlande motstånd. En gripare kan accelerera, komma i kontakt med material och sedan hålla emot en last. Dessa händelser påverkar trycket och kan få styrsystemet att minska flödet eller gå in i ett skyddat drifttillstånd.

6.4 End-of-stroke-kontroll ändrar medelhastigheten

En kudde, flödeskontrollventil eller elektronisk ramp kan minska hastigheten nära slutet av körningen. Detta kan skydda cylindern och maskinen, men det betyder att den genomsnittliga cykeltiden inte enbart beräknas utifrån den odämpade mellanslagshastigheten. Konstruktören bör separera snabb färd, kontrollerad retardation och uppehållstid när ett cykeltidsmål är viktigt.

VII. Hur man matchar en cylinder med en pump eller HPU

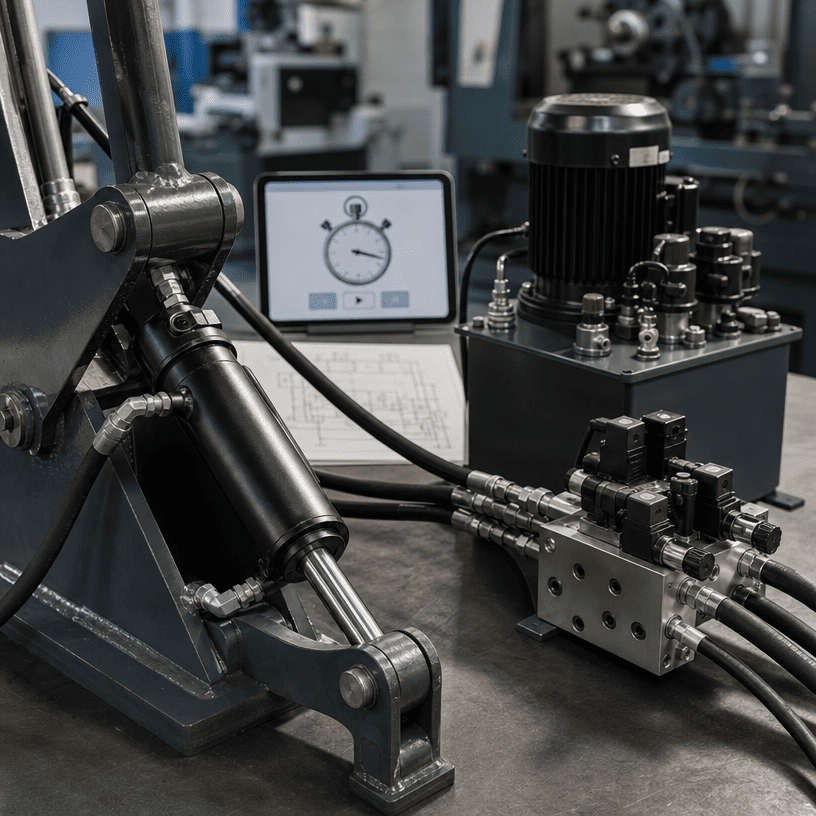

Hydraulic cylinder, HPU and valve block review for cycle-time matching

En användbar storleksgranskning fungerar baklänges från maskinkravet:

1. Definiera den nödvändiga rörelsen:Registrera slag, målförlängningstid, målindragningstid och total cykeltid.

2. Beräkna båda effektiva områdena:Använd hålarea för helhålsriktning och ringformigt område för stavsidan.

3. Beräkna önskat flöde:Ordna om v = Q ÷ A till Q = v × A, konvertera sedan resultatet till det valda enhetssystemet.

4. Kontrollera kraften vid samma driftsförhållanden:Flödet styr hastigheten; tryck och effektiv areakontroll teoretisk kraft.

5. Se över pumpens drift:Bekräfta att pumpen kan ge erforderligt flöde vid det tryck som belastningen kräver.

6. Kontrollera delade funktioner:Bestäm om ett annat ställdon, ventil eller kylfunktion använder samma pumpflöde.

7. Granska radstorlek:Slang- och portbegränsningar kan minska tillgängligt flöde och öka värmegenereringen.

8. Kontrollera ventilens och kuddens beteende: Kontrollera att ventilen kan mäta det erforderliga flödet och att kudden är lämplig för belastningen och hastigheten.

9. Mät verklig cykeltid:Testa förlängning och indragning separat under representativ belastning och temperatur.

10. Bekräfta den slutliga designen:Granska cylindern, HPU, ventilen, slangen och strukturen som ett system innan den släpps.

VIII. Köparfrågor som förbättrar en offerthastighet

Innan du begär en offert, förbered svaren på dessa frågor:

  • Vilket slag krävs i varje riktning?
  • Vilka är målförlängnings- och tillbakadragningstiderna?
  • Mäts måltiden utan belastning, arbetsbelastning eller maximal belastning?
  • Vilket flöde finns vid cylinderporten?
  • Är pumpen delad med en annan funktion?
  • Vilket tryck mäts under rörelsen?
  • Kräver maskinen kontrollerad retardation eller en kudde?
  • Vad är hål, stång och monteringsmått?
  • Vad är slanglängden, portstorleken och ventiltypen?
  • Vilka temperatur-, vätske- och utomhusförhållanden gäller?
  • Är målet en repeterbar produktionscykel eller en tillfällig rörelse?

Dessa detaljer hjälper till att skilja ett cylinderproblem från ett problem med HPU, ventil, slang, kontroll eller mekanisk sekvens.

IX. Vanliga hastighetsvalsmisstag

Använder pumpflöde som cylinderflöde

Pumpen kan tillhandahålla flera funktioner och flödet kan ändras med motorvarvtal eller styrlogik. Använd det tillgängliga flödet under själva cylinderrörelsen.

Beräknar endast förlängningshastighet

Indragning använder ett annat område i en enstavscylinder. En design som klarar förlängningsberäkningen kan ändå missa kravet på returtid.

Ignorerar kontrollerad ändrörelse

Dämpning och rampkontroll är en del av cykeln. De bör inkluderas när köparen har ett strikt produktionstidsmål.

Att välja en större borrning för att lösa alla problem

En större borrning kan öka kraften men ökar också oljevolymen och flödesbehovet. Om pumpen inte byts kan cylindern röra sig långsammare.

Behandla ett genomsnittligt mål som ett garanterat resultat

En teoretisk formel tar inte hänsyn till varje tryckfall, belastningsändring eller kontrollåtgärd. Ett slutgiltigt beslut om cykeltid kräver testning eller en tillverkares granskning baserat på fullständiga maskindata.

X. Slutsats

Hydraulcylinderhastighetsberäkning och hydraulcylindercykeltid beror på mer än pumpflödet. Borrningsarea, stavsidans area, slaglängd, ventilbeteende, trycktillstånd, slangbegränsningar, belastningsändringar och kontroll vid slutet av slaglängden påverkar alla resultatet.

För en OEM-köpare är den mest användbara begäran inte bara "citera en snabb cylinder." Ange målförlängnings- och indragningstider, tillgängligt flöde vid cylindern, tryck under belastning, slaglängd, monteringsgeometri och maskinsekvens. HCIC kan sedan granska om cylindern och hydraulaggregatet dimensioneras som ett komplett rörelsesystem.

XI. Om HCIC

HCIC, även känd som Jinan Huachen Industrial Co., Ltd., utvecklar och tillverkar hydraulcylindrar, hydrauliska kraftenheter och relaterade hydrauliska komponenter för fordon, avfallshantering, bygg- och industriutrustning. Slutlig lämplighet bör kontrolleras mot den fullständiga maskinkonstruktionen och tillämpliga säkerhetskrav
