När enhydraulisk cylinderbörjar läcka, är det första svaret ofta att beställa en ersättningstätning. Det kan återställa maskinen kort, men det förklarar inte varför den ursprungliga förseglingen misslyckades. Om stången är skårad, spåret skadat eller tätningen installerats felaktigt, kan en ny tätning gå sönder på samma ställe.
Innan du rengör delarna, registrera läckageplats, drifttillstånd, cykelriktning, vätsketemperatur och tid sedan den senaste reparationen. Fotografera den externa läckan och markera orienteringen för de borttagna delarna. Små detaljer kan försvinna vid demontering.
En granskning av misslyckanden bör skilja synliga bevis från antaganden. En skadad tätning kan visa vad som hände vid kontaktytan, men den kanske inte identifierar den ursprungliga orsaken i sig själv.
Vätska som uppträder runt staven vid glanden riktar vanligtvis uppmärksamheten mot stavtätningen, torkaren, styrningen, stavens yta eller glandtillståndet. Kontrollera om läckaget uppstår under förlängning, indragning, tomgångshållning eller alla tre tillstånden.
Vätska vid glandleden kan vara relaterad till en statisk tätning, fästelements tillstånd, fogyta eller monteringsproblem. Skyll inte automatiskt på den dynamiska stångtätningen när vätskan kommer från ett stationärt gränssnitt.
En cylinder kan tappa hållförmågan eller driva utan synlig extern olja. Möjliga orsaker är skador på kolvtätningen, slitage mellan kolven och röret, ventilläckage eller problem på systemnivå. Ett kontrollerat test krävs innan cylindern identifieras som den enda orsaken.

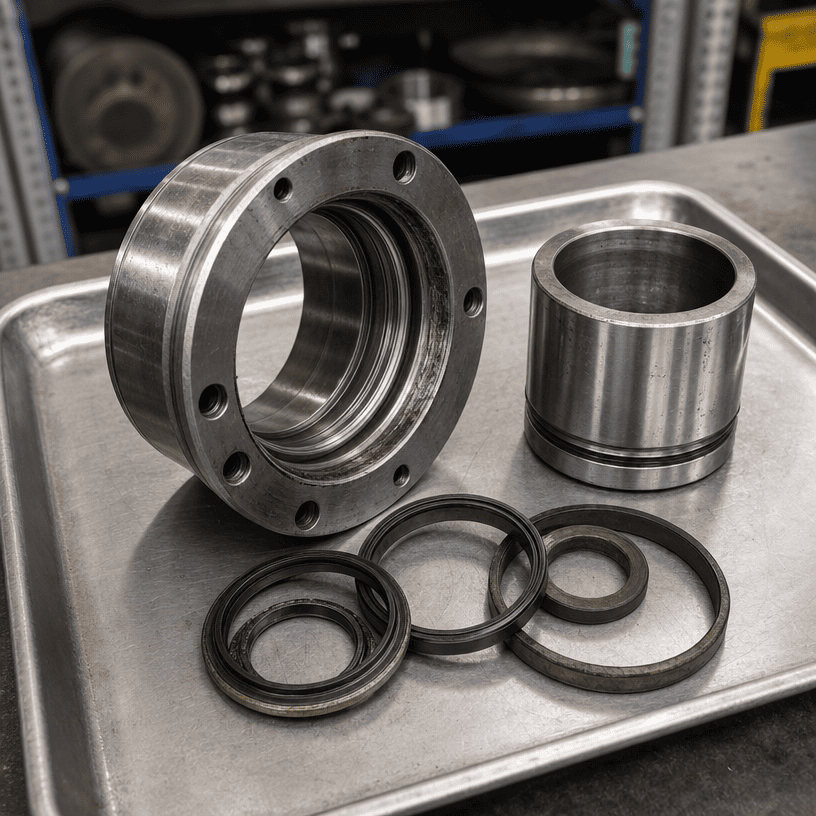

Håll de borttagna tätningarna i den ordning och riktning som de kom ut. Separera stångtätningar, torkare, styrringar, kolvtätningar och statiska tätningar. Använd ren förpackning och märk stavänden, trycksidan och installationsriktningen där detta är känt.
Sträck inte en elastomertätning i onödan under borttagning. Skär inte igenom exakt det område som behöver inspekteras. Om en försegling har splittrats, behåll alla återvunna bitar och notera om material saknades.
Syftet med detta steg är enkelt: tätningen måste förbli bevis, inte bli en ospårbar reservdel på en smutsig bänk.
En rundad läpp kan indikera långvarig glidkontakt, men det ska tolkas tillsammans med stångens skick, smörjning och drifthistorik. Enbart ett slätt utseende bevisar inte överdrivet tryck eller felaktigt material.

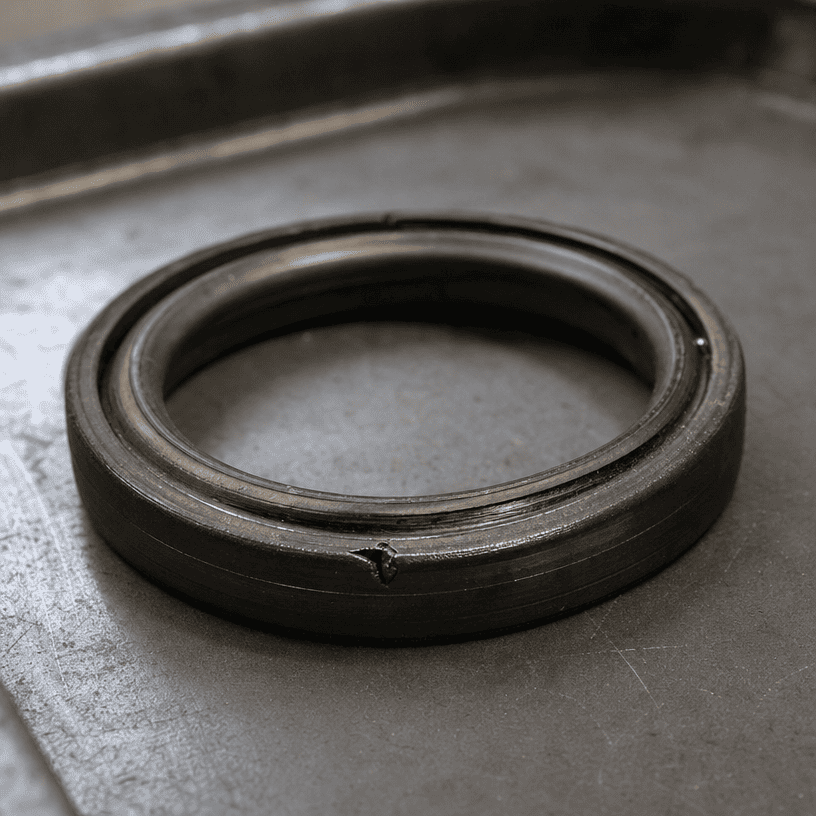

A clean cut may point to installation damage, a sharp edge, a thread or keyway crossing the seal, or a foreign object introduced during assembly. Inspektera vägen som används för att installera tätningen istället för att byta ut tätningen utan att kontrollera ingångsgeometrin.
En tätning som har tvingats in i ett spelrum kan visa en tunn kant, en klämd sektion eller saknat material. The possible contributors include excessive clearance, pressure conditions, damaged grooves, incorrect seal orientation or an incompatible seal profile.
Härdning eller sprickor kan associeras med temperaturexponering, åldrande, kemisk inkompatibilitet eller olämplig lagring. Bekräfta vätskan, temperaturhistoriken och lagringsförhållandena innan du väljer en ersättningsblandning.
En svullen tätning kan indikera vätskeinkompatibilitet, kontaminering eller temperaturexponering. Den korrekta diagnosen kräver originaltätningsmaterial, vätskespecifikation och drifthistorik. Identifiera inte substansen enbart utifrån utseendet.
Partiklar som pressas in i tätningskanten kan skapa en läckagebana och kan repa den passande ytan. Inspektera staven, röret, torkaren, vätskerenheten och monteringsområdet. Byte av tätningen utan att ta bort källan till partiklarna lämnar felmekanismen på plats.
Kontrollera stången för längsgående skåror, gropbildning, korrosion, kromskador, bucklor och ett polerat band där tätningen löper. Kör en ren trasa över ytan först efter att ha följt platsens säkerhetsprocedur; en grov kant kan skada duken och inspektören.
En stav kan se ljus ut och fortfarande ha en defekt som skär av tätningsläppen. Visuell inspektion bör stödjas av lämplig mätning när applikationen är kritisk eller ytskadorna är svåra att bedöma.
Inspektera glandhålet, styrytan och tätningsspåren med avseende på grader, slitage, repor och deformation. Styrningen styr stavens position; om den är sliten kan tätningen tvingas att ta emot rörelser som den inte är designad att absorbera.
Inspektera röret, kolvtätningen och slitageytorna för inre läckage eller instabil hållning. Leta efter poäng, ovanliga kontaktband och skador koncentrerade på ena sidan. Dessa skyltar kan indikera inriktnings- eller lastproblem, men slutsatsen bör baseras på den fullständiga monteringen.
| Bevis | Möjlig riktning för utredning |
|---|---|
| Ett skarpt snitt vid installationsbanan | Grad, gänga, kilspår eller felaktigt installationsverktyg |
| Skador runt hela tätningens omkrets | Passform, tryck, spelrum, material eller drifttillstånd |
| Ensidigt slitband | Styrslitage, inriktning, stavavböjning eller ojämn kontakt |
| Partikelspår nära läppen | Torkarprestanda, vätskerenhet eller förorening av enheten |
| Härdat eller sprucket material | Temperatur, åldrande, lagring eller vätskekompatibilitet |
| Upprepad fel vid samma slagposition | Stång eller rörytdefekt på en fast plats |
Detta är utredningsanvisningar, inte automatiska diagnoser. Ett tätningsmönster ska jämföras med cylinderritningen, vätskedata och drifthistorik.
En ersättningstätning kan misslyckas tidigt när den ursprungliga orsaken finns kvar i maskinen. Vanliga exempel inkluderar:
- Installation av en tätning över en oskyddad gänga eller kilspår
- Lämnar en grader i skåran eller glanden
- Återanvändning av en skadad guide eller torkare
- Ignorera en skårad eller korroderad stav
- Välja en tätning utan att kontrollera vätske- och temperaturkompatibilitet
- Montera tätningen i fel riktning
- Låt smuts komma in i en öppen cylinder vid montering
- Återföra cylindern till ett felinriktat monteringsarrangemang
En reparation bör ta itu med den skadade tätningen och ytan eller monteringsskicket som påverkade den.
En reparation endast med tätning kan vara rimlig när de passande ytorna, spåren, styrningen och röret är inom det erforderliga tillståndet och felet kan spåras till ett utbytbart installationsproblem.
En bredare cylindergranskning är mer lämplig när stången är djupt skårad, styrningen är sliten, glanden är skadad, röret uppvisar onormalt slitage, inre läckage fortsätter eller samma fel återkommer efter korrekt montering.
Beslutet bör baseras på inspektion och kostnaden för upprepade driftstopp, inte bara på priset för en tätningssats.
För en ersättnings- eller felanalys, tillhandahåll:
- Cylinderritning eller tydliga måttmått
- Borrning, stångdiameter och slaglängd
- Monteringsmått och portinformation
- Fotografier av hela cylindern och skadade delar
- Tätningsposition och orientering
- Vätsketyp och driftstemperaturområde
- Tryck- och cykelinformation när tillgänglig
- Beskrivning av när läckan uppstår
- Historik av tidigare tätningsbyten
- Skick på stången, styrningen, körteln och röret
Tydliga bevis hjälper till att skilja en dimensionell ersättningsbegäran från en rotorsaksgranskning.
En misslyckad hydraulisk tätning är en registrering av kontakt mellan tätningen, dess motverkande ytor och driftsmiljön. Bevara delarna, märk deras orientering, inspektera stången och styrningen, bekräfta vätske- och temperaturförhållanden och separera synliga bevis från antaganden.
För en OEM-ersättning eller teknisk granskning, ange cylinderdimensionerna tillsammans med fotografier och felhistorik. En pålitlig lösning börjar med att förstå varför tätningen misslyckades, inte bara att installera en till.
