Du har en död cylinder på en maskin. Maskinen är nere. Du behöver en ersättare, snabbt.
Beställ utan att mäta och du spelar: den nya cylindern har rätt hål men fel slag - den bottnar innan jobbet är klart. Eller så är stiftögonen en kvartstum för små. Eller så är portarna fel tråd. Maskinen ligger nere ytterligare två veckor medan fel del går tillbaka.
En noggrann mätning tar fyrtio minuter. Det förvandlar "jag tror att det är så här stort" till en ritning som en fabrik kan bygga efter. Varje timme du spenderar på att mäta är en timme du inte lägger på att vänta på en ersättare som inte passar.
Den här guiden täcker de sex måtten du behöver: borrning, stång, slaglängd, totala längder, montering och portar.
- Bromsok (ett billigt 6-tums digitalt bromsok är bra)
- Ett måttband eller stållinjal
- En penna och papper (eller din telefon)
- En kamera
- Rengör trasan — torka av stången och portarna innan du mäter
Inget exotiskt. En butiksvåning har allt detta.
Hålet är cylinderns innerdiameter — den del som kolven glider in i. Den bestämmer cylinderns kraft.
Kolvarea = π × (hål/2)²
Två exempel för att visa varför det är viktigt:
- 3" hål vid 2000 PSI → 14 137 lbs tryckkraft
- 4" hål vid 2000 PSI → 25 133 lbs tryckkraft
Samma tryck, 78% mer kraft. Det är därför hålet är det första nummer en fabrik frågar efter.
Så här mäter du:Om cylindern är demonterad, skjut in insidan av cylindern direkt. Om den fortfarande är monterad, tvinga inte den - hålet är ofta stämplat på pipan eller på dataskylten. Leta efter en stämpling som "3,00 BORE" eller ett modellnummer. Skicka oss ett foto av eventuell stämpling; vi kan avläsa hålet från modellen.
Stångens diameter spelar roll av två skäl: styrka och tätningspassning.

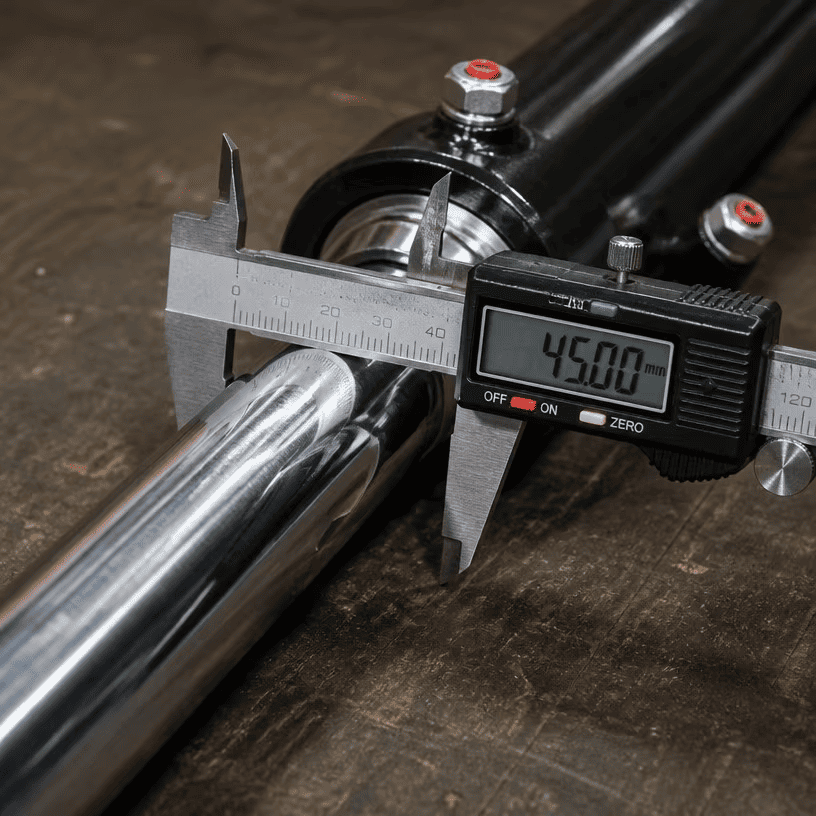

Så här mäter du:Bromsok staven där den är ren - nära körteln, inte vid spetsen där den kan bäras. Rengör den först. En dammig stav är större än den är.
Kontrollera för slitage. Om spöet visar kraftiga skåror, gropbildning eller ett slitet steg där sälen rider, säg det i din förfrågan. En sliten stång betyder att maskinen kan ha ett felinställningsproblem - den nya cylindern kommer att slitas på samma sätt om orsaken inte är åtgärdad.

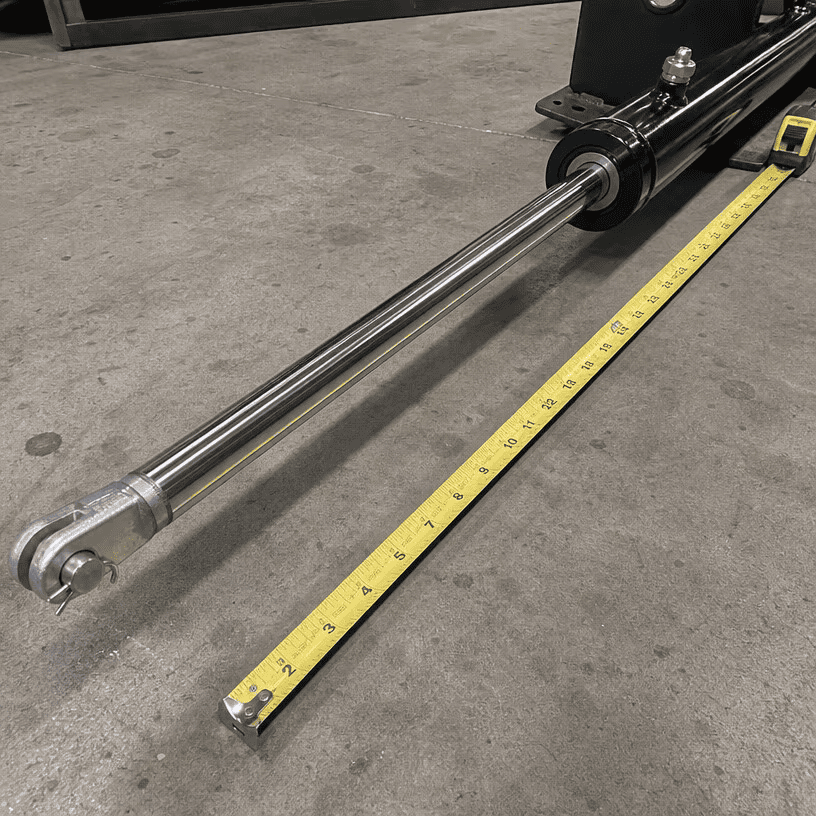

Slaget är sträckan som stången färdas, från helt indraget till helt utdraget. Det är här de flesta mätfel inträffar.
På fel sätt:Gissa från den exponerade stången när cylindern är av maskinen.
1. Mät cylindern helt indragen — ände mot ände, stift mitt till stiftcentrum. Kalla detta R.
2. Mät cylindern helt utsträckt — ände till ände, stift från mitten till stiftets mitt. Kalla detta E.
3. Slag = E − R (för en standardcylinder är stavens rörelse lika med skillnaden i total längd mellan utfälld och indragen).
Exempel: indragen 24 tum, förlängd 60 tum → slaglängd 36 tum.
Om cylindern sitter på maskinen kan du mäta slaglängden på plats: markera stången vid glanden, sträck ut helt, mät den exponerade stången - den exponerade längden är slaglängden.
Blanda aldrig enheter. Mät allt i tum eller allt i millimeter. En cylinder citerad med 36" slaglängd och 900 mm slaglängd är inte samma cylinder.
Montering är hur cylindern fäster på maskinen. Detta är den näst vanligaste källan till felaktiga beställningar.

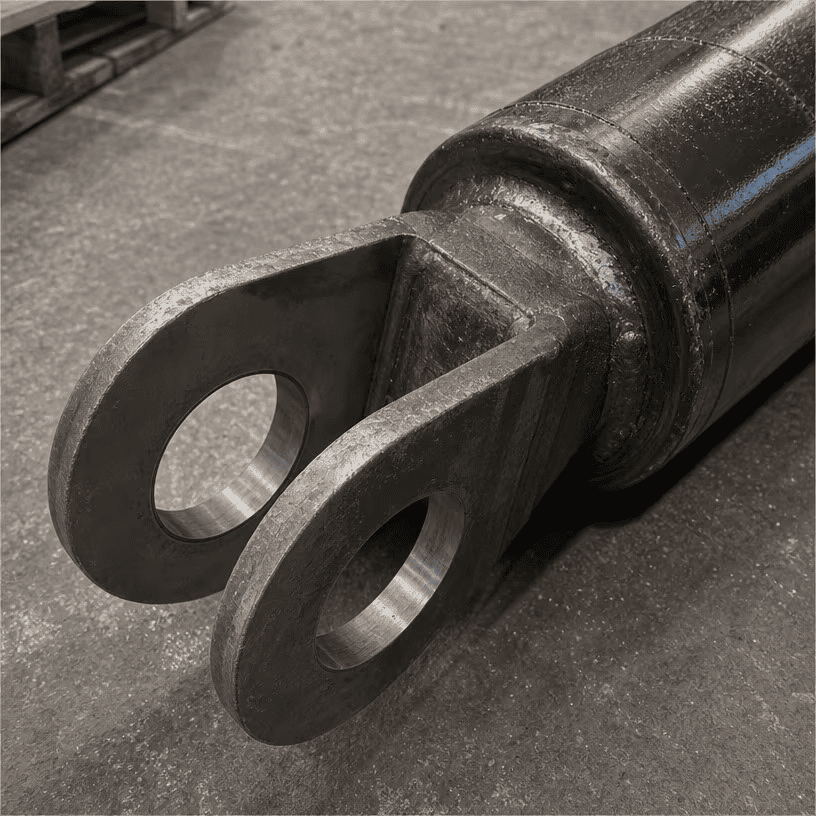

Nålöga (gaffel): Mät stifthålets diameter och bredden mellan öronen. Notera också avståndet från stifthålets mitt till slutet av pipan/staven – fabriker bygger från dessa dimensioner.
Tvärrör: Mät rörets ytterdiameter och avståndet mellan rörändarna.
Fläns eller tapp: Notera bulthålsmönster, bultstorlek och flänstjocklek. För tapparna, stiftdiametern och tappens läge längs pipan.
Viktigast: stiftet centreras. När du anger totala längder (indragna och förlängda), ge dem stiftcentrum till stiftcentrum - det är den dimension som maskinen faktiskt ser. Mätning på utsidan av ögonen lägger till tjockleken på stiftögat två gånger och din ersättning blir för lång.
Portarna är där slangarna ansluts. Har tråden fel och inget passar.
Fyra vanliga standarder: SAE (UNF-gängor), NPT (koniskt rör), BSP (brittisk parallell) och metrisk.

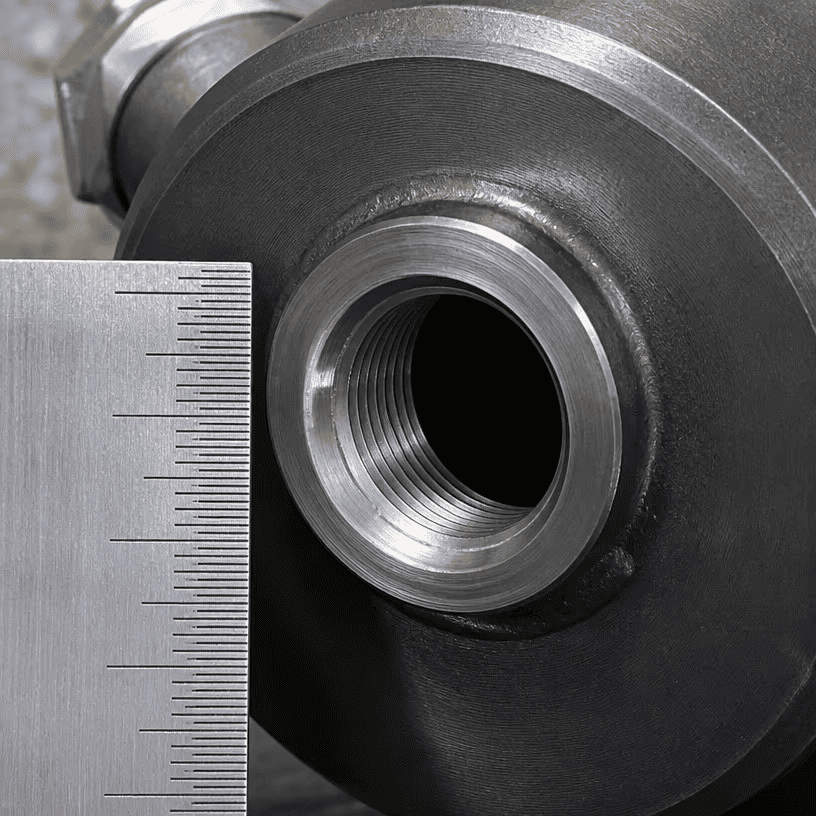

Så här mäter du: Mät diametern på porten och räkna sedan gängorna över en tum (för tum) eller 10 mm (för metrisk). Jämföra
| Tråd | Typisk storlek på cylindrar | Anteckningar |
|---|---|---|
| SAE O-ring (JIC-stil) | #6, #8, #10 | Rak, O-ring tätar ansiktet |
| NPT | 1/4", 3/8", 1/2" | Avsmalnande, tätningar på gängorna |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Parallell eller avsmalnande brittisk standard |
| Metrisk | M18×1,5, M22×1,5 | Raka metriska gängor |
Inte säker? Photograph porten med en linjal bredvid och skicka bilden. Vi identifierar tråden från bilden — snabbare och säkrare än att gissa.
1. Mät slaglängd fel — gissa istället för att mäta indragna och förlängda längder.
2. Mät den totala längden till utsidan av ögonen — använd alltid nål mitt mot nål mitt.
3. Blandning av tum och millimeter — en cylinder citerad i två enhetssystem.
4. Mätning av en sliten stav — staven är tunnare där den har slitits; rengör den och mät vid körteländen.
5. Glöm stiftdiametrarna — hålet är rätt, monteringshålen är fel och cylindern kommer inte att stifta upp.
6. Inga foton — ett foto på cylindern, dataskylten, monteringen och portarna svarar på hälften av frågorna innan du ens skickar siffrorna.
Fyll i detta och skicka det med din förfrågan:
| Mått | Värde | Enhet (in/mm) |
|---|---|---|
| Borra | ||
| Stångens diameter | ||
| Stroke | ||
| Indragen längd (stift mitt till stift centrum) | ||
| Förlängd längd (stift mitt till stift centrum) | ||
| Monteringstyp (stiftögla / gaffel / tvärrör / fläns / tapp) | ||
| Pin hål diameter (om pin eye) | ||
| Portgänga (SAE / NPT / BSP / metrisk) | ||
| Portstorlek | ||
| Bifogade bilder? (cylinder, dataskylt, montering, portar) |
Skicka arbetsbladet plus:
1. Bilder på cylindern — sidovy, monteringsändar, portar, dataskylt
2. Eventuell stämpling eller artikelnummer på pipan
3. Maskinens fabrikat och modell, om känt
Vi bygger ersättningar från dina mått, eller så korshänvisar vi artikelnumret mot vår katalog - beroende på vilket som ger dig rätt cylinder snabbare. Om något i dina mått inte stämmer kommer våra ingenjörer fråga innan vi skär stål. Vi gissar inte.
Jinan Huachen Industrial Co., Ltd. Grundades 1998. Jinan, Shandong, Kina. Tre fabriker. 300+ anställda. 25+ ingenjörer. Export till 50+ länder. Vi bygger hydraulcylindrar och kraftenheter — teleskopiska, dragstång, svetsade, sopbilar, tippvagnar och skräddarsydda ersättningar byggda efter dina mått. ISO 9001:2015. Intern honing, QPQ-behandling och trycktestning.
David Song — Exportavdelningen
- WhatsApp / telefon: +86 153 7619 8599
- E-post: davidsong@mail.huachen.cc
- Webbplats: http://jnhcic.com/
- Adress: Byggnad A9, Yinfeng International Biology City, nr. 1177 Chunlan Road, High-tech Zone, Jinan City, Shandong-provinsen, Kina
Skicka ditt arbetsblad och bilder. Vi svarar med en passningskontroll och en offert inom 24 timmar på arbetsdagar.
