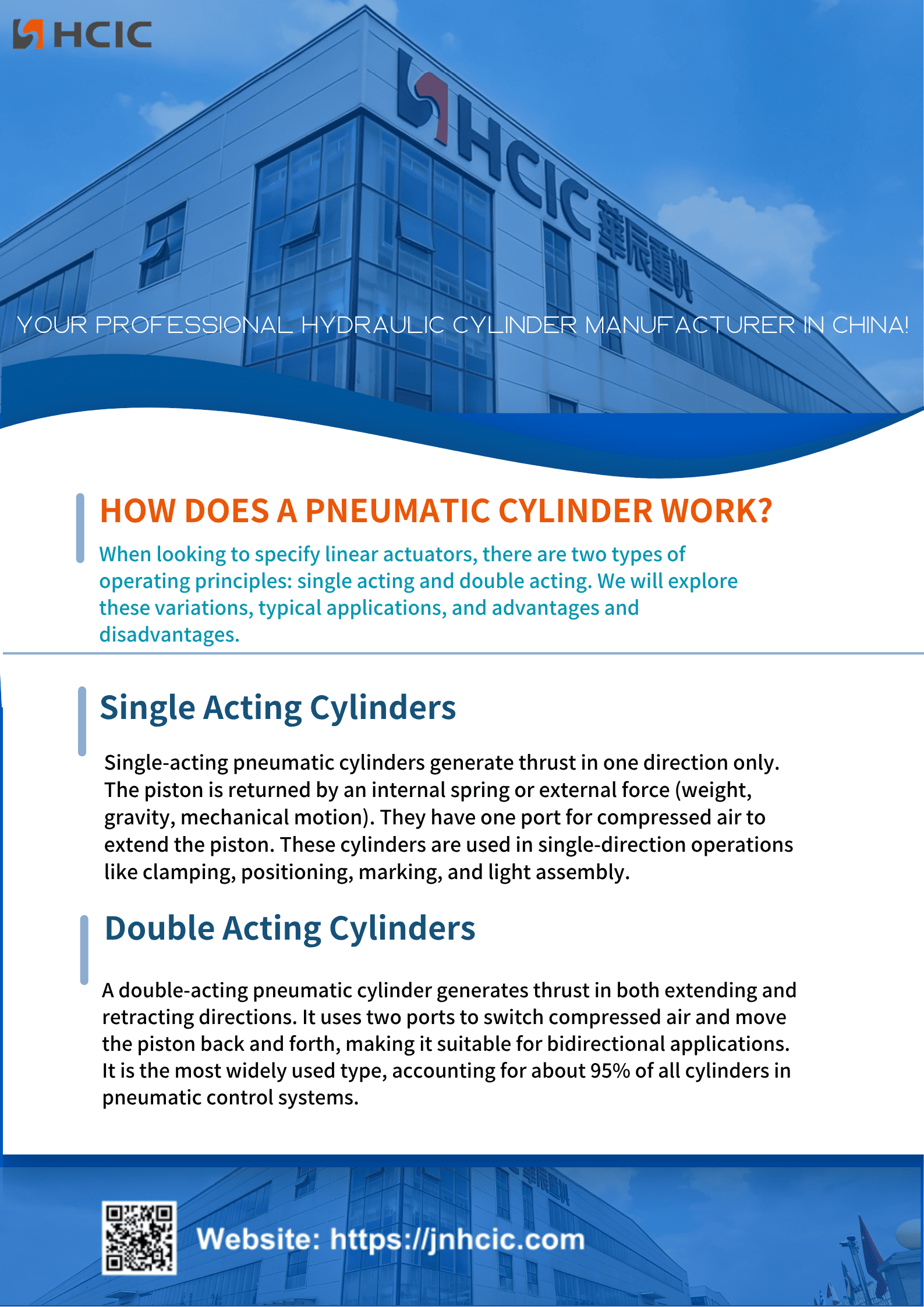

En enkelverkande pneumatisk cylinder producerar endast dragkraft eller arbetskraft i en enda riktning. Den använder en inbyggd fjäder eller yttre krafter som gravitation, vikter eller mekanisk rörelse för att dra tillbaka kolven till sin startpunkt.
Dessa cylindrar har bara en luftintagsport, som matar in tryckluft i kammaren för att trycka kolven till målpositionen.
Enkelverkande pneumatiska cylindrar är byggda för enkelriktade arbetsuppgifter, vanliga användningsområden inkluderar klämning, positionering av delar, markering, korta rörelser och lätta monteringsarbeten.

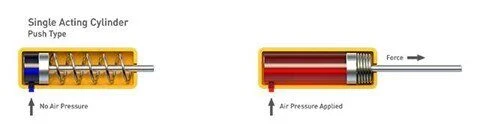

(1). Appliceringen av lufttryck producerar en dragkraft, vilket "trycker" kolven:

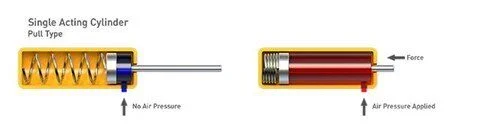

(2). Appliceringen av lufttryck producerar en dragkraft, vilket "drar" kolven:
Enkel, okomplicerad konstruktion
Kompakt, utrymmeseffektiv konstruktion
Lägre kostnader för reglerventiler och luftledningar
Använder hälften av tryckluften jämfört med en dubbelverkande cylinder av samma storlek
Fjäderretursidan är öppen för omgivande luft och låter damm och skräp komma in, vilket orsakar haverier och förkortar cylinderns livslängd
Fjäderprestandan försvagas med tiden, vilket leder till ostadiga slagslutlägen
Håldiameter och slaglängd begränsas av inre fjäderstorlek och styrka
Lite minskning av tryckkraften, eftersom fjädern motstår kolvens framåtrörelse

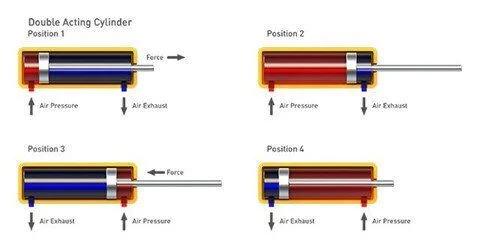

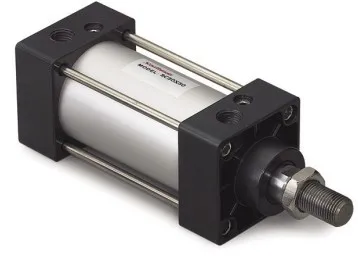

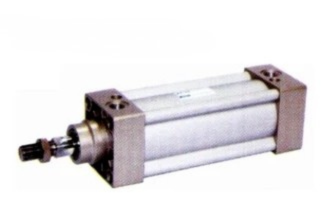

En dubbelverkande pneumatisk cylinder genererar kraft i båda riktningarna, trycker kolven utåt och drar den tillbaka inåt.
Denna design kommer med en luftport i vardera änden och leder högtrycksluft mellan de två portarna för att driva kolven fram och tillbaka. Den är oumbärlig för uppgifter som kräver dubbelriktad rörelse, såsom att öppna och stänga industriportar och spjäll.
Dubbelverkande cylindrar är de mest använda linjära ställdonen och står för cirka 95 % av de cylindrar som används i pneumatiska styrsystem.
De är det optimala valet för tunga arbeten, långa slag och höga krav som enkelverkande cylindrar inte kan uppfylla. Små dubbelverkande modeller fungerar även för jobb som kräver exakta, fasta ändlägen på både förlängnings- och indragningsslag.
Så här fungerar de:
- Nästan alla pneumatiska cylindrar i ISO-standard använder den dubbelverkande designen
- Bredare utbud av hålstorlekar och slaglängder än enkelverkande modeller
- Massor av anpassade modifieringar för basen dubbelverkande ram
- Inget inbyggt lås för att hålla kolven stadigt i mitten av slagläget
- Luften är komprimerbar, så matningsapplikationer behöver en hydraulisk slavcylinder för jämn, stadig rörelse
- Långslagsenheter behöver extra kolvstångsstöd för att sluta böjas och hålla driften smidig
