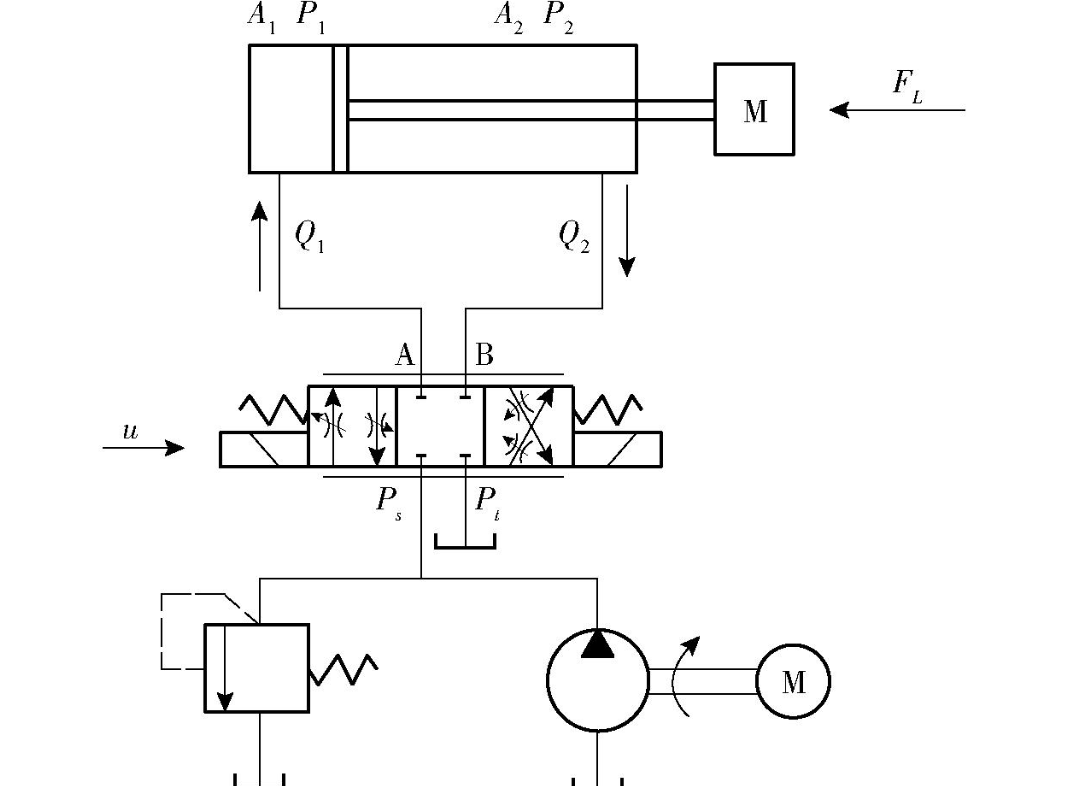

Det nominella trycket för en hydraulcylinder ställs inte in godtyckligt. Det är heltäckande beräknat baserat på sträckgränsen för cylindertrummans material, väggtjockleksstrukturen och lagergränsen för tätningar. Det nominella trycket för vanliga standardmodeller tar 16 MPa som grunddesignvärde.
Denna parameter matchar den säkra lagergränsen för vanliga cylindercylindrar av kolstål, standardtätningar av polyuretan och konventionella styrkonstruktioner, och fungerar också som den vanligaste valstandarden för entreprenadmaskiner och hydraulsystem för trailers. I verklig drift tillåts det momentana anslagstrycket kortvarigt överstiga det nominella trycket, medan det långvariga kontinuerliga arbetstrycket inte bör överstiga 85 % av märkvärdet. Detta är den grundläggande designprincipen för att undvika internt läckage, accelererad tätningsåldring och cylindercylinderdeformation.
Under långvariga överskattade tryckförhållanden kommer cylinderns innervägg att producera lätt elastisk deformation, och det matchande gapet mellan styrhylsan och kolvstången kommer att förskjutas, vilket skadar den ursprungliga exakta toleransen på 0,02–0,03 mm.
När spalten förstorats, intensifieras sidoflödet av hydraulolja och kolvringen utsätts för ojämn kraft, vilket leder till gradvis partiellt slitage. I det senare skedet kommer vanliga fel som internt läckage, otillräcklig lyftkraft och snabb lastsättning att uppstå, vilket också är stora orsaker till frekventa hydrauliska haverier i utrustning på plats.
Den omgivande temperaturen på 20℃–30℃ är det optimala matchningsintervallet för design av tätningsmaterial. Polyuretan- och nitrilgummitätningar upprätthåller standardvärden för hårdhet, elastisk kompression och oljebeständighet.
Under detta tillstånd passar tätningsläppen jämnt med cylinderväggen och håller konstant förspänning, vilket bibehåller stabil oljetätningsprestanda under lång tid utan onormalt slitage och deformation.

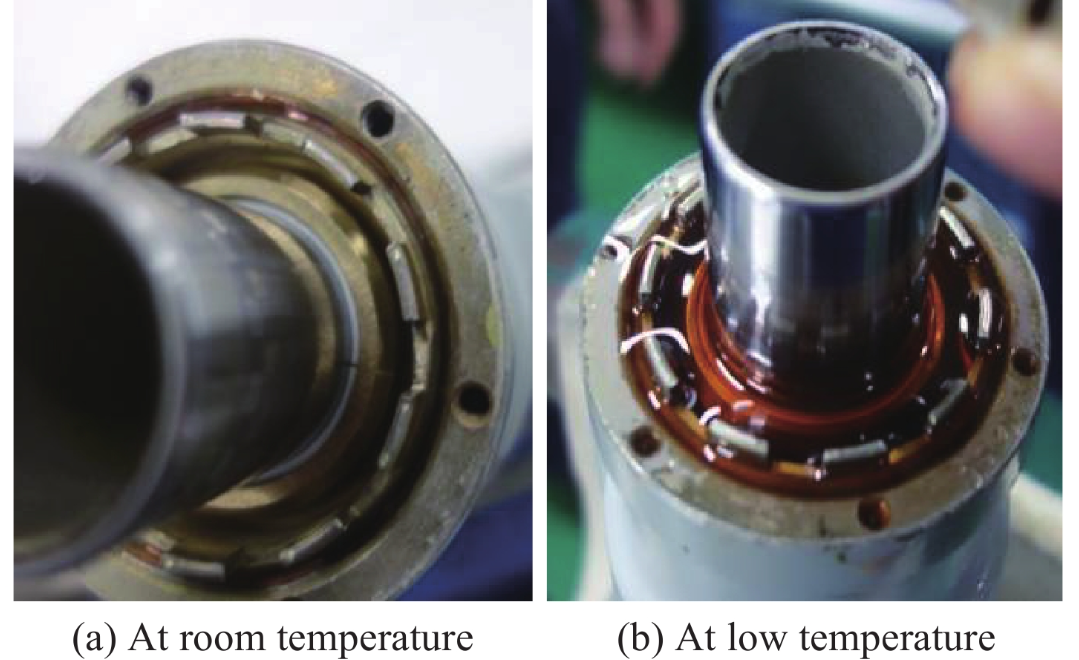

När temperaturen sjunker under -15 ℃ minskar tätningsmaterialens molekylära aktivitet med högre hårdhet och lägre seghet. Tätningsläppens passningsflexibilitet blir dålig och kan inte kompensera för små luckor adaptivt, vilket är den främsta orsaken till lågtemperaturläckage.
Långvarig drift över 40 ℃ kommer att påskynda hydrauloljans oxidation och producera kolloidala föroreningar. Samtidigt åldras och härdar tätningarna snabbare med minskad elasticitet, vilket orsakar gradvis kontinuerligt litet läckage och påverkar den övergripande driftsstabiliteten.

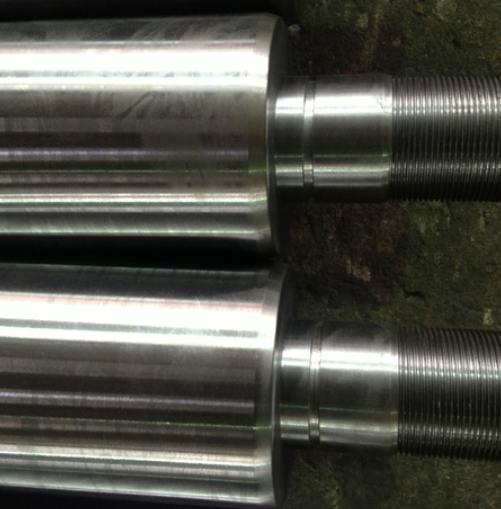

Hårdkromad galvanisering på kolvstänger är en standardskyddsprocess för industrin. För formella massproducerade produkter kontrolleras pläteringstjockleken strikt inom 0,08 mm–0,12 mm.
För tunn plätering ger inte tillräckligt motstånd mot sandfriktion och korrosion, vilket resulterar i repor och rostfläckar på kort tid under utomhusarbetsförhållanden. Alltför tjock plätering ökar den inre ytspänningen och orsakar flagning, skadlig ytjämnhet och accelererande tätningsslitage.
Ytråheten på färdiga kolvstänger styrs till Ra0,2–Ra0,4μm. Denna precision möter kraven på lågfriktions teleskopisk rörelse och undviker repor på tätningsläppen orsakad av mikrograder på ytan.
Alltför hög grovhet kommer kontinuerligt att slita tätningen av mikroskopiska utsprång; medan alltför slät yta minskar oljelagringskapaciteten och gör det svårt att bilda en stabil oljefilm, vilket ökar risken för torrfriktion och förkortar livslängden för tätningskomponenter.

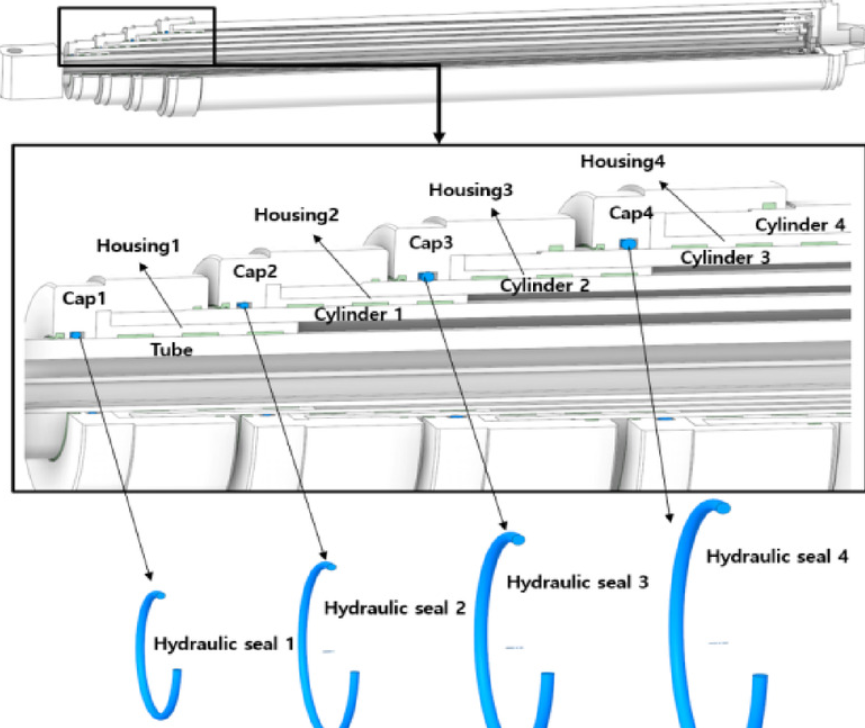

Flerstegs hydraulcylindrar har inneboende strukturella skillnader i slaglängd, effektiv verkningsyta och oljepassagediameter för varje steg. Modeller utan synkron optimeringsdesign kommer att ge positionsavvikelse under full-takt teleskopisk drift.
Bearbetningskoaxialitet, styrhylsavstånd och oljeflödesfördelning är tre kärnprocessfaktorer som bestämmer synkroniseringsnoggrannheten för flerstegscylindrar.

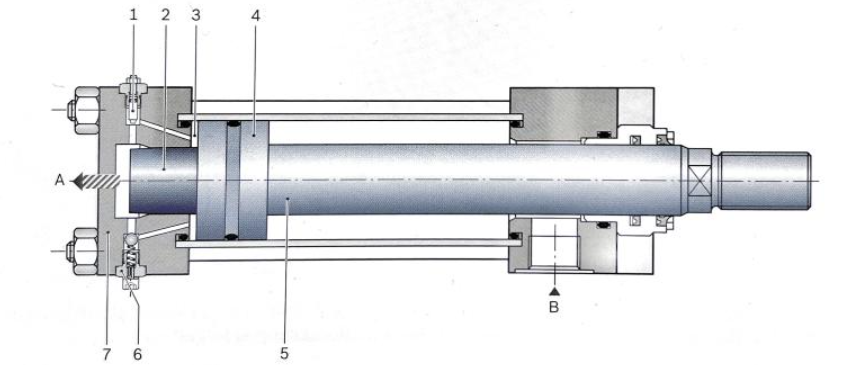

Inbyggda buffertgasstrukturer i båda ändar avhydrauliska cylindrarminska flödet av hydraulolja vid slutet av slaget genom den dämpande effekten av gasspjällsöppningar, vilket undviker stela stötar mellan kolven och ändlocket.
Rimlig buffertkonstruktion försvagar start-stopp-påverkan, minskar utrustningens totala vibrationer och minskar utmattningsskador på svetsfogar och monteringsfästen. Den är särskilt lämplig för högfrekventa start-stopp-scenarier som fordonsmonterade lyft, hamnmaskiner och tung jordbruksutrustning.
I industriprecisionsmonteringsstandarden är monteringsavståndet mellan styrhylsan och kolvstången stabilt styrd till 0,02 mm–0,03 mm.
För litet spel kommer att orsaka stopp och ojämna teleskopiska rörelser på grund av termisk expansion när temperaturen stiger; för stort spelrum ökar radiell skakning av kolvstången, vilket leder till koncentrerad excentrisk belastning och ensidigt slitage, vilket förkortar den totala underhållscykeln.
Monteringskoaxialiteten för cylindertrumman, ändlocket, styrhylsan och kolvstången är en viktig kontrollpunkt vid tillverkning och montering.
Hydraulcylindrar med överdriven koaxialitetsavvikelse arbetar under excentrisk kraft under lång tid, vilket avsevärt ökar sannolikheten för ensidigt tätningsslitage och lokal repa på cylinderväggen. Det är också en viktig teknisk orsak till uppenbara skillnader i livslängd mellan produkter med samma specifikation.
