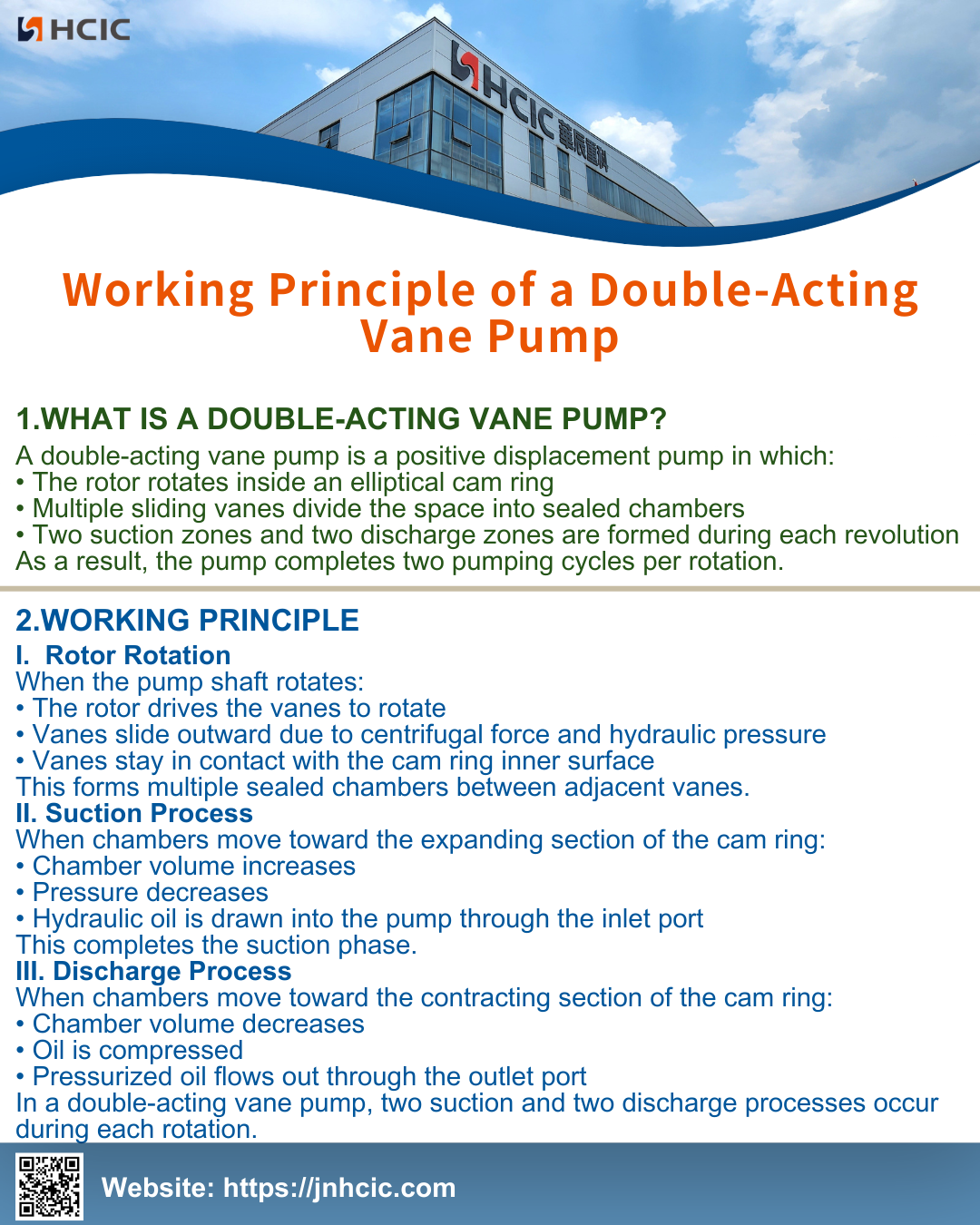

En dubbelverkande skovelpump är en deplacementpump i vilken:
• Rotorn roterar inuti en elliptisk kamring
• Flera glidvingar delar upp utrymmet i slutna kammare
• Två sugzoner och två utloppszoner bildas under varje varv
Som ett resultat slutför pumpen två pumpcykler per varv.
När pumpaxeln roterar:
• Rotorn driver vingarna att rotera
• Skovlarna glider utåt på grund av centrifugalkraft och hydraultryck
• Skovlarna håller kontakt med kamringens inre yta
Detta bildar flera tätade kammare mellan intilliggande blad.
När kamrarna rör sig mot den expanderande delen av kamringen:
• Kammarvolymen ökar
• Trycket minskar
• Hydraulolja dras in i pumpen genom inloppsporten
Detta avslutar sugfasen.
När kamrarna rör sig mot den sammandragande delen av kamringen:
• Kammarvolymen minskar
• Oljan komprimeras
• Trycksatt olja rinner ut genom utloppsporten
I en dubbelverkande skovelpump sker två sug- och två utloppsprocesser vid varje rotation.
