I industriella hydrauliska system är svetsade hydraulcylindrar och dragstångshydraulikcylindrar de två vanligaste ställdonen. Många utrustningstillverkare, inköpare och ingenjörer befinner sig ofta i ett dilemma när de väljer mellan de två. I verkligheten finns det inget absolut "bättre" alternativ; allt beror på om det passar det specifika tillämpningsscenariot. Den här artikeln ger en objektiv jämförelse baserad på verklig struktur, prestanda, fördelar, nackdelar och applikationsscenarier för att hjälpa dig göra rätt val snabbt.

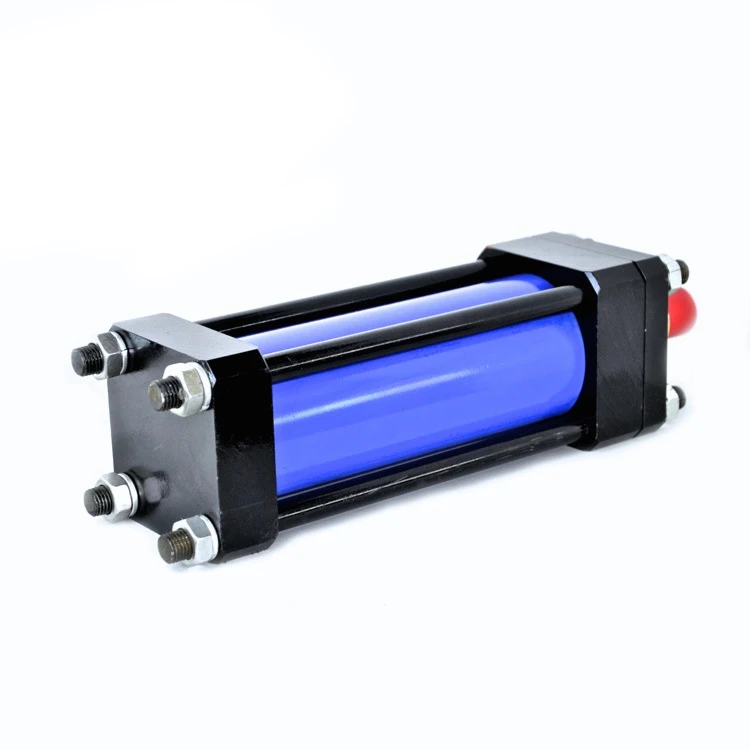

1.1Dragstångshydraulikcylindrarär centrerade kring en modulär monteringsdesign. Cylinderröret och ändlocken är säkrade med flera höghållfasta dragstänger, med hela strukturen sammanhållen av bultförband, utan storskalig svetsning. Dessa produkter följer i allmänhet internationella standarder och erbjuder stark utbytbarhet. Den typiska hålstorleken sträcker sig från 30–200 mm, arbetstrycket ligger på 7–21 MPa och slaglängden går sällan över 3 meter.
1.2 Svetsade hydraulcylindraranvänd en integrerad svetsad struktur istället. Deras cylinderrör och ändlock är smältsvetsade direkt, utan externa dragstänger för att begränsa styvheten. Vi bygger dem med tjockare sömlösa stålrör, så standardtryckklasserna når 16–31,5 MPa, och anpassade tunga enheter kan nå 35 MPa. Borrningsstorleken når max. 500 mm, och slaglängden kan gå långt över 6 meter – perfekt för tunga och långa slag.
2.2 Tack vare sin enkla struktur kan slitdelar som tätningar och styrhylsor bytas ut snabbt – inget behov av professionell svetsutrustning eller snygga verktyg. Även en allmän mekaniker kan avsluta underhållet, vilket effektivt minskar utrustningens stilleståndstid.
2.3 Men deras begränsningar är också ganska tydliga: begränsad tryckkapacitet och endast genomsnittlig slaghållfasthet.I miljöer med långvariga vibrationer och frekventa stötar är dragstängerna benägna att sträcka sig och muttrarna att lossna, vilket kan leda till oljeläckage eller minskad precision. Därför är de mer lämpade för applikationer med måttligt tryck, en ren miljö och stabil belastning.
3.1 Svetsade hydraulcylindrar, med sin dragstångsfria, helsvetsade konstruktion, ger en mer kompakt design och överlägsen styvhet. De står emot större sidobelastningar och stötkrafter och håller prestanda stabil i tuffa miljöer som höga temperaturer, kraftigt damm, hög luftfuktighet och tunga belastningar. Inom samma installationsutrymme kan en svetsad cylinder rymma ett större hål och ett längre slag.
3.2 Den största nackdelen är att reparation på plats är nästan omöjlig om cylinderkroppen eller svetsarna är skadade. Fabriksomarbetning krävs, vilket leder till längre stilleståndstid och högre underhållskostnader. På grund av sin höga grad av anpassning är de dessutom mindre flexibla i massproduktion jämfört med dragstångscylindrar.
Automationsutrustning, verktygsmaskiner, formsprutningsmaskiner och förpackningsmaskiner
Små och medelstora hydraulsystem och standardutrustning
Scenarier som kräver hög underhållsbekvämlighet och korta leveranstider
Anläggningsmaskiner, gruvmaskiner och metallurgisk utrustning
Tung utrustning för marin, offshore, solcell och vindkraft
Högtrycks-, långslags-, tufft tillstånd och icke-standardiserade skräddarsydda projekt
För att sammanfatta urvalslogiken från verklig erfarenhet:
Om arbetstrycket ligger under 21 MPa är applikationer standard, och enkelt underhåll är ditt främsta fokus → välj en hydraulcylinder med dragstång.
Om arbetstrycket överstiger 21MPa, stötarna är hårda, utrymmet är trångt eller omgivningen är ojämn → välj en svetsad hydraulcylinder.
Båda är solida och beprövade produkter. Först när du kopplar ihop cylindern med faktiska arbetskrav, användningsinställning och långtidsvård kan du få det bästa värdet och minska fel till ett minimum.
