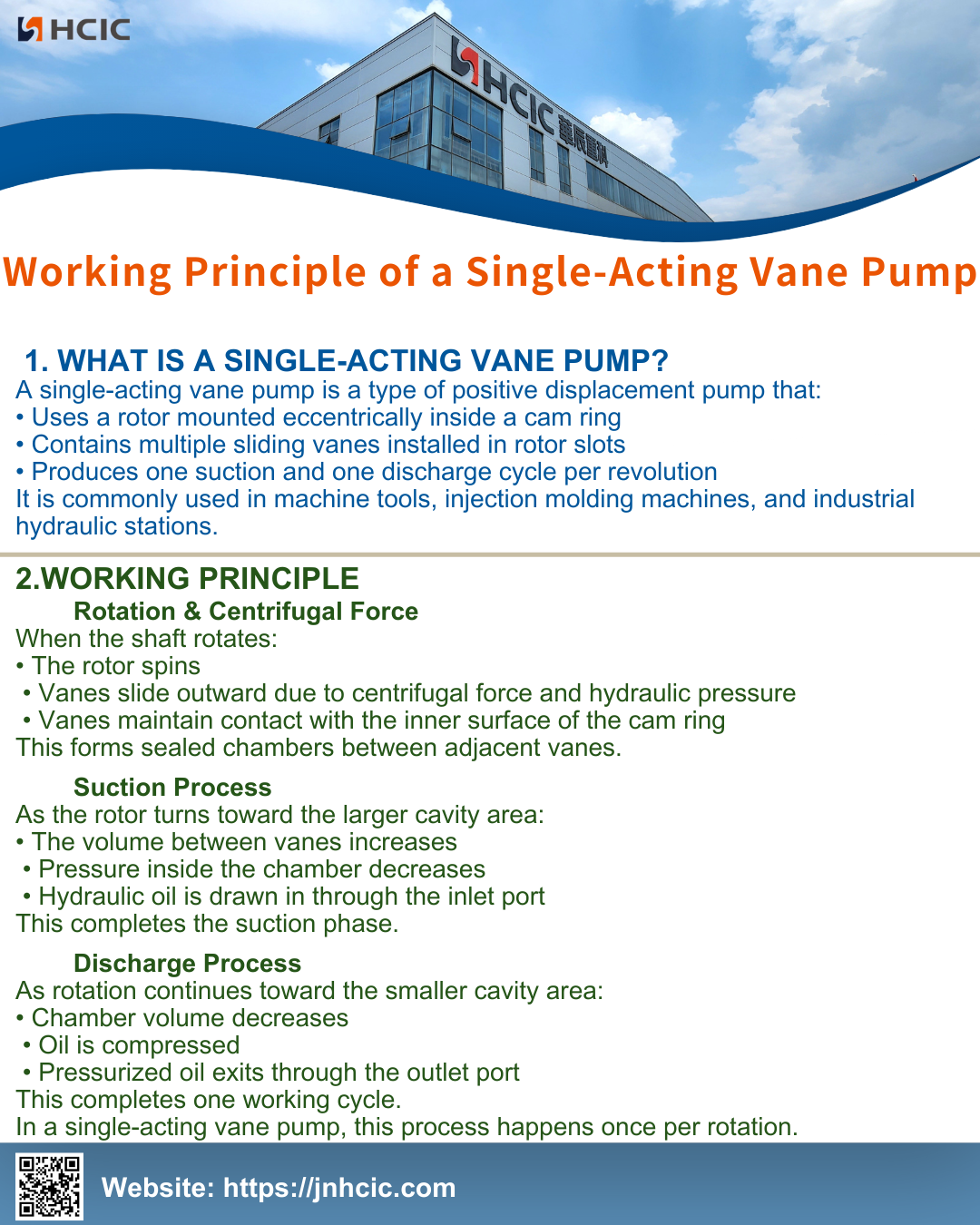

Enkelverkande skovelpumpar används ofta i medeltryckshydrauliksystem på grund av deras jämna flödeseffekt och stabila drift.
Att förstå deras arbetsprincip hjälper till att optimera systemdesign och underhåll.
En enkelverkande skovelpump är en typ av positiv deplacementpump som:
• Använder en rotor monterad excentriskt inuti en kamring
• Innehåller flera glidvingar installerade i rotorslitsar
• Ger en sug- och en utmatningscykel per varv
Det används ofta i verktygsmaskiner, formsprutningsmaskiner och industriella hydraulstationer.
När axeln roterar:
• Rotorn snurrar
• Skovlarna glider utåt på grund av centrifugalkraft och hydraultryck
• Skovlarna bibehåller kontakt med kamringens inre yta
Detta bildar förseglade kammare mellan intilliggande blad.
När rotorn vrider sig mot den större håligheten:
• Volymen mellan bladen ökar
• Trycket inuti kammaren minskar
• Hydraulolja dras in genom inloppsporten
Detta avslutar sugfasen.
När rotationen fortsätter mot det mindre hålrummet:
• Kammarvolymen minskar
• Oljan komprimeras
• Trycksatt olja kommer ut genom utloppsporten
Detta avslutar en arbetscykel.
I en enkelverkande skovelpump sker denna process en gång per varv.
