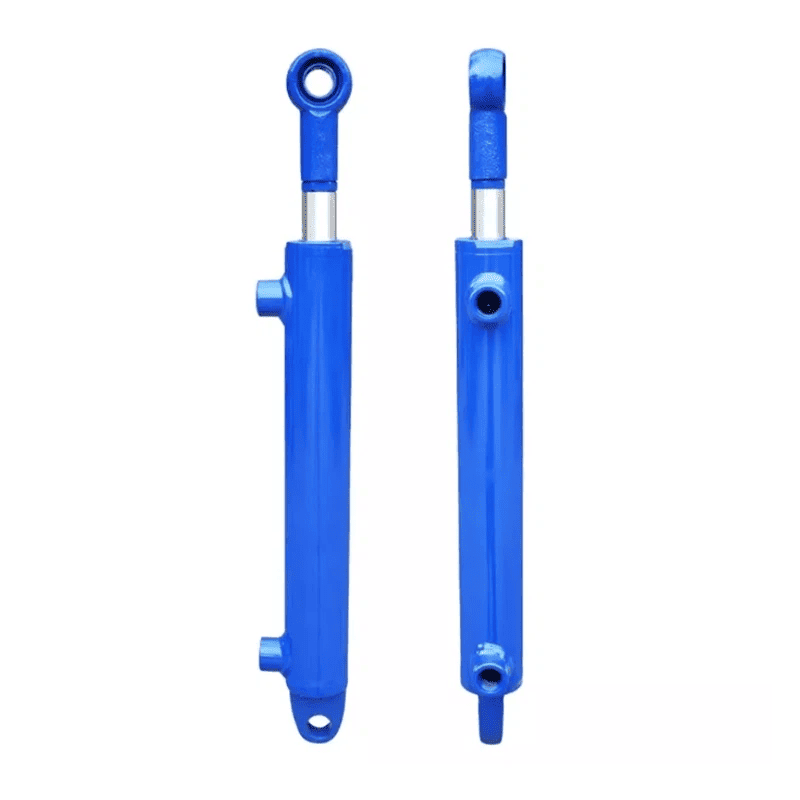

Lastarskopa Hydraulcylinder Introduktion: Max slaglängd: 9030 mm Vikt::680, 680KG Lämplig grävmaskin (ton): 12 ton, 12 ton Hinktyp:Tumhink Material: Q355B//NM400 Färg: Anpassad Lastskopa Kapacitet/m3:0,48 Skopkapacitet: 0,48m³ Marknadsföringstyp: Ny produkt 2022
Hydraulcylindrar med kolv finns i två huvudsakliga strukturella typer: enkelstång och dubbelstång. När det gäller fixeringsmetoder finns det två vanliga sätt – antingen att fixera själva cylinderkroppen eller att fixa kolvstången. När det gäller hydraulisk verkan är de också uppdelade i enkelverkande och dubbelverkande typer.
För enkelverkande hydraulcylindrar tillförs tryckolja endast ett hålrum i cylindern. Förlängningen eller indragningen av cylindern uppnås genom trycket från denna olja, medan returrörelsen vanligtvis är beroende av yttre krafter som lastens vikt eller en fjäder. När det gäller dubbelverkande hydraulcylindrar växlar tryckolja mellan cylinderns två hålrum. Denna alternerande oljetillförsel pressar kolven att röra sig i båda riktningarna, med det hydrauliska trycket ensamt som driver alla kolvens rörelser, inget behov av ytterligare yttre krafter. Denna design gör dubbelverkande cylindrar mer flexibla och används ofta i scenarier som kräver exakt kontroll av både förlängning och indragning.
Kör inte med en last under arbetsprocessen.
Vanliga prestandaproblem i sådana fall inkluderar felaktigt stopp av kolvstången, otillräcklig dragkraft, minskad hastighet och instabil drift. De specifika orsakerna är följande:
(1) Hydraulolja ska flöda tillbaka till oljetanken genom avlastningsventilen under drift. Om smuts kommer in i avlastningsventilen och fastnar i dess slid, vilket håller avlastningsventilen i ett normalt öppet tillstånd, kommer hydrauloljan direkt att strömma tillbaka till oljetanken genom att förbigå avlastningsventilen, vilket resulterar i att ingen olja tillförs hydraulcylindern. Om lasten är för tung, även om det justerade trycket i övertrycksventilen har nått det maximala nominella värdet, kan hydraulcylindern fortfarande inte uppnå den dragkraft som krävs för att upprätthålla kontinuerlig drift och kommer inte att agera. Dessutom, om det justerade trycket på övertrycksventilen är för lågt, kommer systemtrycket att vara otillräckligt för att möta den dragkraft som krävs av lasten, vilket specifikt återspeglas i otillräcklig dragkraft. I sådana fall är det nödvändigt att kontrollera och justera avlastningsventilen i tid.
Alla parametrar kan anpassas
| Specifikationen för 7 tons hydraulcylinder | |||
|---|---|---|---|
| Allmän | Modell | FD70 | |
| Effekttyp | Diesel | ||
| Nominell kapacitet | kg 7000 | ||
| Lastcenter | mm 600 | ||
| Karakteristik & Dimension | Lyfthöjd | mm 3000 | |
| Gaffelstorlek | L×B×T | mm 1220×150×70 | |
| Mastlutningsvinkel | F/R | Grad 6°/12° | |
| Gaffelöverhäng (hjul från mitten till gaffelsidan) | mm 595 | ||
| Markfrigång (botten av masten) | mm 200 | ||
| Övergripande dimension | Längd mot framsida av gaffel (utan gaffel) | mm 3565 | |
| Total bredd | mm 2010 | ||
| Mast sänkt höjd | mm 2500 | ||
| Mast förlängd höjd (med ryggstöd) | mm 4415 | ||
| Skyddshöjd | mm 2430 | ||
| Svängradie (utanför) | mm 3350 | ||
| Hastighet | Resa (full last) | km/h 30 | |
| Lyft (full last) | mm/s 460 | ||
| Max. Graderbarhet | % 20 | ||
| Chassi | Trötta | Främre | mm 8,25-15-14PR |
| Bak | mm 8,25-15-14PR | ||
| Hjulbas | mm 2250 | ||
| Egen vikt | kg 9750 | ||
| Kraft & Transmission | Batteri | Spänning/kapacitet | V/Ah (12/80) x 2 |
| Motor | Modell | 6BG1-02 | |
| Tillverkning | ISUZU | ||
| Nominell effekt/r.p.m. | kw 82,4/2000 | ||
| Nominellt vridmoment/r.p.m. | N·m 416/1600 | ||
| Antal cylinder | 6 | ||
| Bore×Stroke | mm 105×125 | ||
| Förflyttning | cc 6494 | ||
| Bränsletankkapacitet | L 125 | ||
| Överföring | Typ | Hydraulisk | |
| Etapp | FWD/RVS | 2/2 | |
Flera hydraulcylindrar och teleskoparmar för enkelstrålande kranar stöter ofta på ett vanligt problem: den hårda krombeläggningen på cylinderns insida tenderar att lossna. Detta problem orsakas huvudsakligen av tre typer av situationer, var och en med tydliga orsaker och praktiska manifestationer, som beskrivs nedan:
A. Dålig vidhäftning av den hårda krombeläggningen: Detta beror vanligtvis på att när man bearbetar cylinderns inre yta före elektroplätering, utförs inte oljeborttagningen och avfettningsarbetet ordentligt – det kan fortfarande finnas kvarvarande oljefläckar eller smuts på ytan. Dessutom, om ytaktiveringsbehandlingen inte är på plats, avlägsnas inte oxidfilmen på metallytan helt, vilket direkt leder till dålig vidhäftning mellan krombeläggningen och basmetallen, och slutligen får beläggningen att lossna.
B. Slitage av det hårda kromskiktet: Under långvarig användning av hydraulcylindern rör sig kolven fram och tillbaka inuti cylindern. Friktionen mellan kolven och cylinderväggen kommer att generera järnpulver, och dessa järnpulverpartiklar kommer att fungera som ett slipmedel och ständigt slipa den hårda krombeläggningen på den inre ytan. Om det finns vatten blandat i hydrauloljan blir slipeffekten mer uppenbar, vilket påskyndar slitaget av kromskiktet; i svåra fall kommer beläggningen att slitas igenom, och även basmetallen kommer att exponeras.
C. Korrosion orsakad av kontaktpotentialskillnad: Denna typ av korrosion är inte lätt att uppstå när hydraulcylindern är i kontinuerlig drift, men det är mycket vanligt när cylindern är tomgång under en längre tid. För när cylindern inte fungerar är metallytorna på olika material (som cylinderkroppen och kolven) i kontakt, vilket bildar en potentialskillnad, vilket leder till lokal korrosion. Speciellt när det finns fukt eller föroreningar i hydrauloljan kommer korrosionshastigheten att accelereras avsevärt och krombeläggningen lossnar på grund av korrosionsskador.
Vårt team tillhandahåller hänsynsfull service och assistans för utländska partners hydraulcylinder- och hydraulsystemprojekt, oavsett om det är enskilda projekt, OEM- eller ODM-projekt. Vi tillhandahåller också ett brett utbud av skräddarsydda tjänster för att möta dina projektbehov. Vi har erkänts som en pålitlig leverantör av många internationella partners.

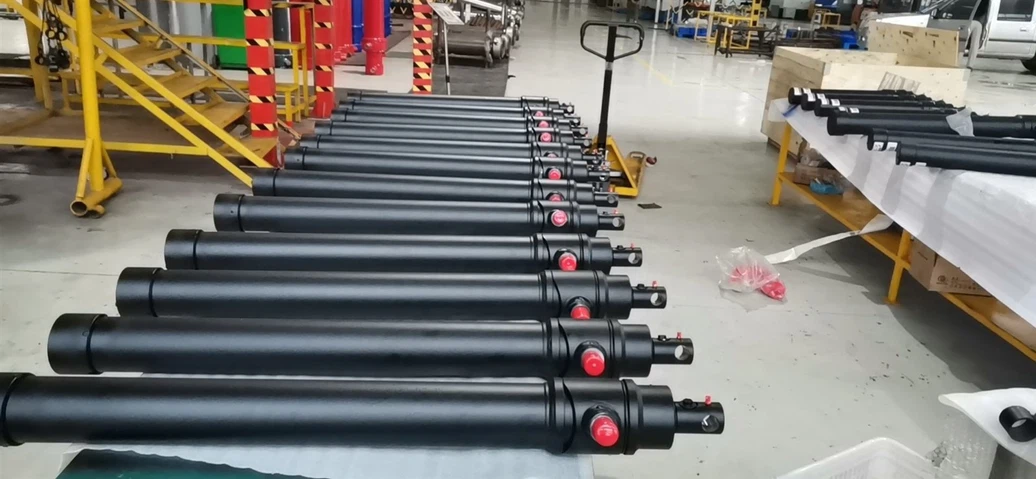

En mängd anpassad cylindertillverkning, inklusive enstegscylinder (enkelverkande och dubbelverkande), enkelverkande och dubbelverkande teleskopiska (liten och stor öppning), dubbelhuvudcylinder, ryggdesign, valsverkscylinder, dragstångscylinder, ackumulator, marin styrcylinder, rostfritt stål och standardstorlek för svetsproduktion, etc. Varför välja oss? 1. 13 års erfarenhet.
2. Perfekt utförande. Alltid engagerad i forskning och utveckling.
3. Se till att produkterna uppfyller kvalitetsstandarderna.
4. Se till att varorna kommer att levereras i tid.
5. Vi kommer att svara dig inom 2 timmar.
6. Ge varm och vänlig service och service efter försäljning.
7. Garanterad god kvalitet och bästa service, när du köper från lokal leverantör.
8. Diverse mönster, färger, stilar, mönster och storlekar finns tillgängliga.
9. Anpassade specifikationer är välkomna.
Q1. Kan du hjälpa oss att designa hydraulsystemet för vår maskin?
S: Ja, vårt FoU-team kan tillhandahålla komplett hydraulisk systemdesign, inklusive val av cylinder, pump, ventil och rörlayout, baserat på dina maskinkrav.
F2. Vilken är din garantipolicy för hydraulcylindrar?
S: Vi erbjuder 12 månaders garanti. Om något kvalitetsproblem uppstår inom garantiperioden kommer vi att byta ut delar eller cylindrar kostnadsfritt, eller ge full återbetalning
Q3. Vilka är dina packningsvillkor?
S: Vanligtvis packar vi varorna i neutrala vita lådor och bruna kartonger. Om du har ett lagligt registrerat patent kan vi packa varorna i din varumärkesförpackning efter att ha mottagit ditt fullmaktsbrev.
Q4. Hur är det med din leveranstid?
S: Generellt sett tar det 30 till 60 dagar efter att ha mottagit förskottsbetalningen. Den specifika leveranstiden beror på Beroende på artikeln och kvantiteten för din beställning.
F5. Testar du alla varor innan leverans?
A: Ja, vi genomför 100 % test före leverans.
F6: Hur upprätthåller du en långsiktig och god relation med vår verksamhet?
A: 1. Vi upprätthåller god kvalitet och konkurrenskraftigt pris för att säkerställa kundernas intressen;2. Vi ser varje kund som vår vän. Vi gör uppriktigt affärer med dem och blir vänner med dem, oavsett var de kommer ifrån.
