Granska katalogmåtten för modell 520 hydraulisk kraftlyft för lyftsystem för tippvagnar och kontrollera ramutrymmet, monteringsgeometrin och serviceavståndet innan ett tipptrailerprojekt.

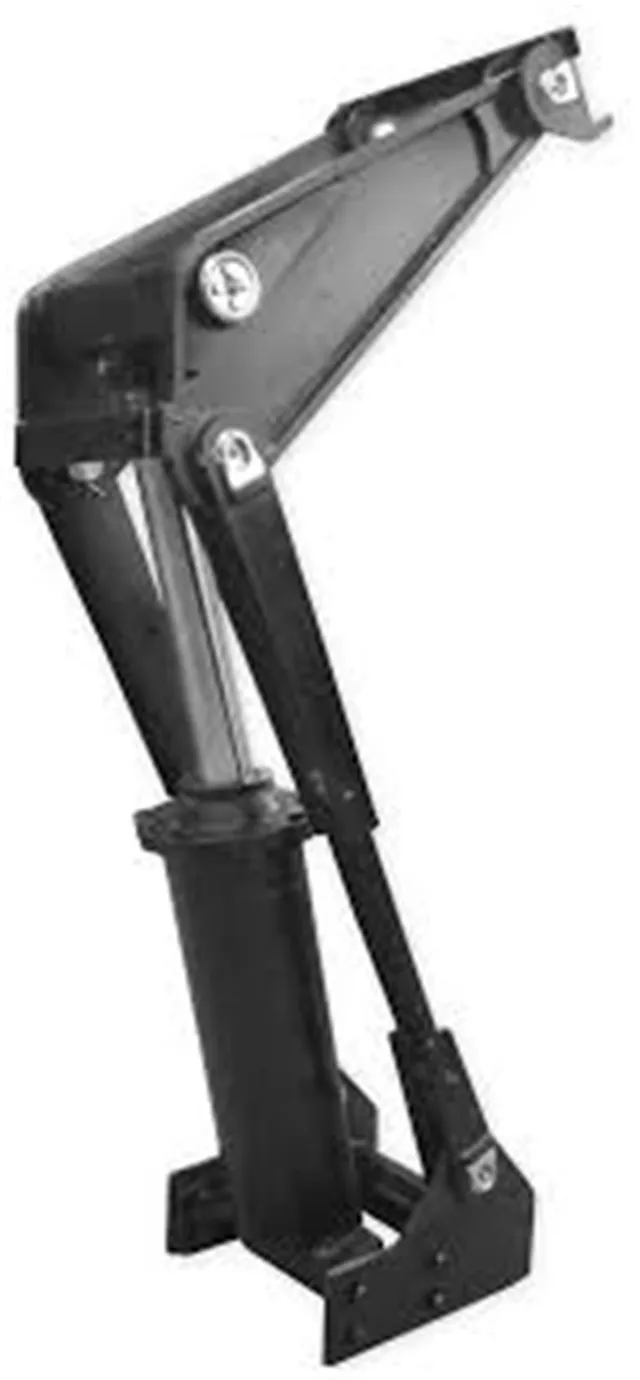

Modell 520 hydraulisk kraftlyft för lyftsystem för tippvagnar är en kompakt lyftkomponent som listas i den medföljande American Power Hoists-katalogen. För en dumperbyggare eller ersättningsköpare är den första frågan inte bara om en lyftanordning kan lyfta. Det är om lyften passar det tillgängliga ramutrymmet, svängarrangemanget och rörelsebanan.

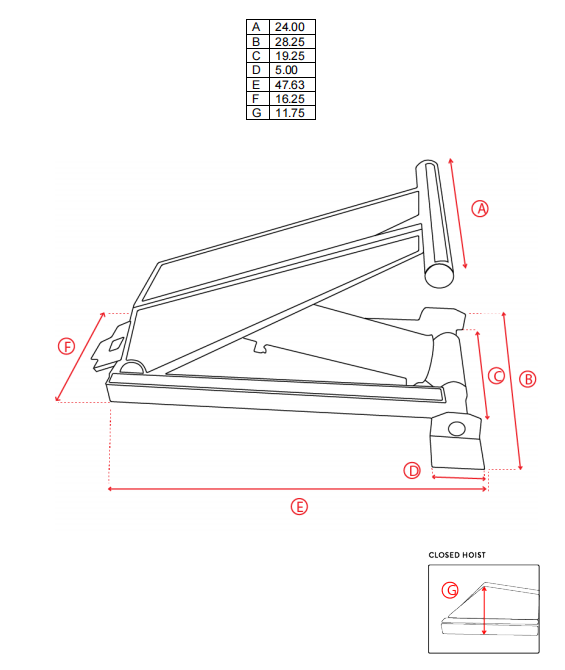

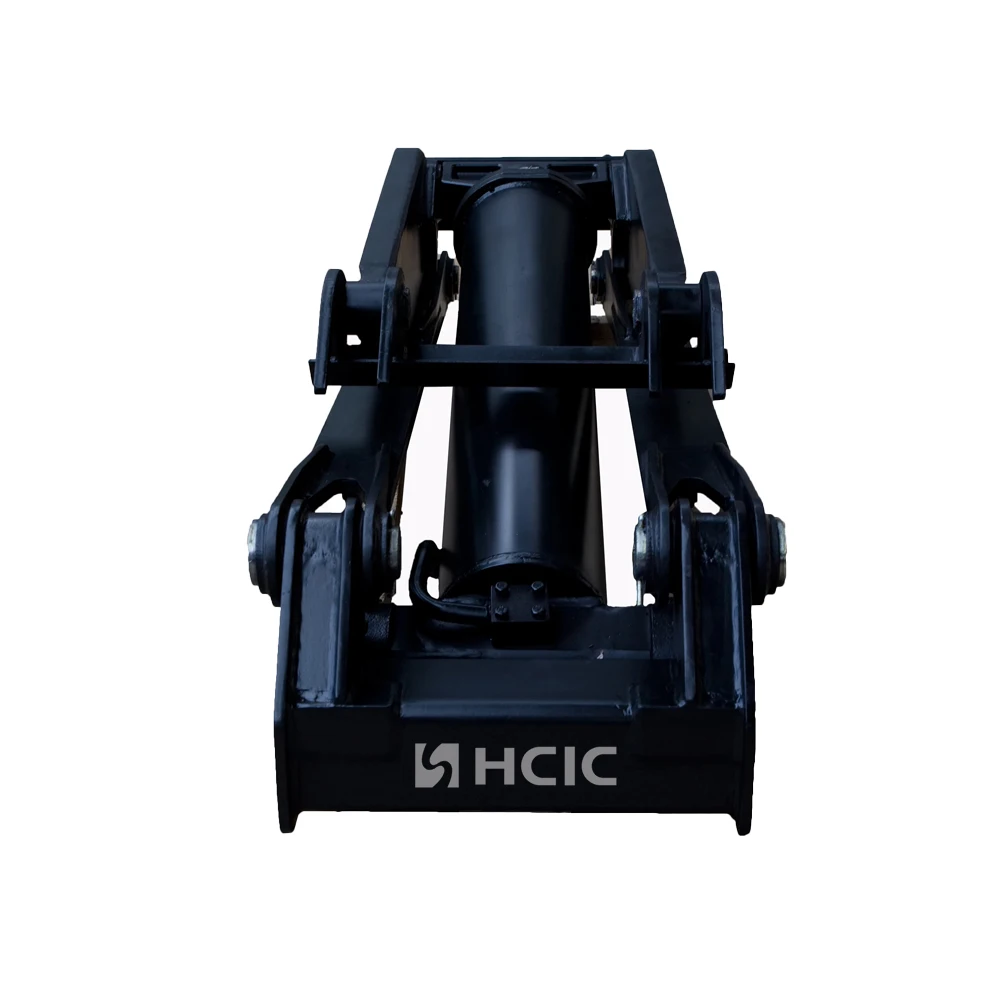

Modell 520-sidan ger referenser i sju dimensioner, från A till G. Dessa dimensioner ger en teknisk utgångspunkt för att kontrollera installationsramen innan släpvagnens struktur, hydraulkrets och monteringsdetaljer slutförs.
| Parameter | Katalogvärde |
|---|---|
| Modell | 520 |
| Produktkategori | Kraftlyft |
| Dimension A | 24.00 in |
| Dimension B | 28,25 tum |
| Dimension C | 19.25 tum |
| Dimension D | 5,00 tum |
| Dimension E | 47,63 tum |
| Dimension F | 16,25 tum |
| Dimension G | 11,75 tum |
Dessa värden transkriberas från Model 520-katalogsidan. Originalritningen och kundens faktiska släpvagnsmått bör kontrolleras innan tillverkningsgodkännande.

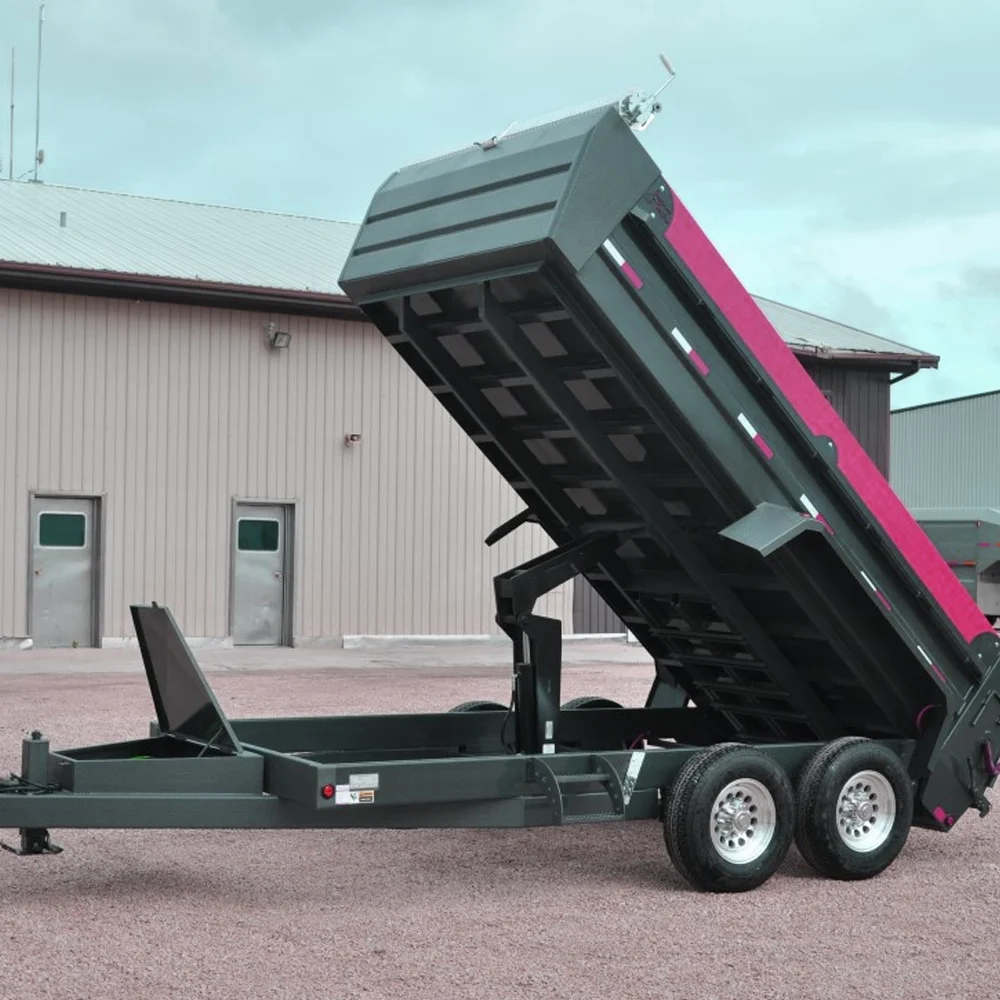

Ett lyftsystem med tippvagnar rör sig genom en föränderlig vinkel. Det utrymme som är tillgängligt när kroppen är stängd är inte nödvändigtvis samma utrymme som finns tillgängligt vid lyft. Lyften måste sitta inom ramen, ansluta korrekt till den bärande strukturen och hålla sig borta från den rörliga kroppen under hela cykeln.
Av denna anledning bör modell 520 kraftlyft ses över som en del av det kompletta lyftarrangemanget snarare än som en isolerad komponent. Släpvagnskarossen, det bakre gångjärnet, den främre monteringsstrukturen och de hydrauliska anslutningarna påverkar alla den slutliga monteringen.
Måtten A, B och C är användbara när man jämför lyften med det tillgängliga utrymmet mellan släpvagnsramen och tippkarossen. Mät först släpet i stängt läge och kontrollera sedan rörelsebanan när karossen börjar tippa.
Enbart en statisk mätning kan missa interferens med tvärbalkar, konsoler, slangar eller undersidan av kroppen. Den säkraste recensionen använder en måttritning eller fotografier med nyckelavstånden markerade.

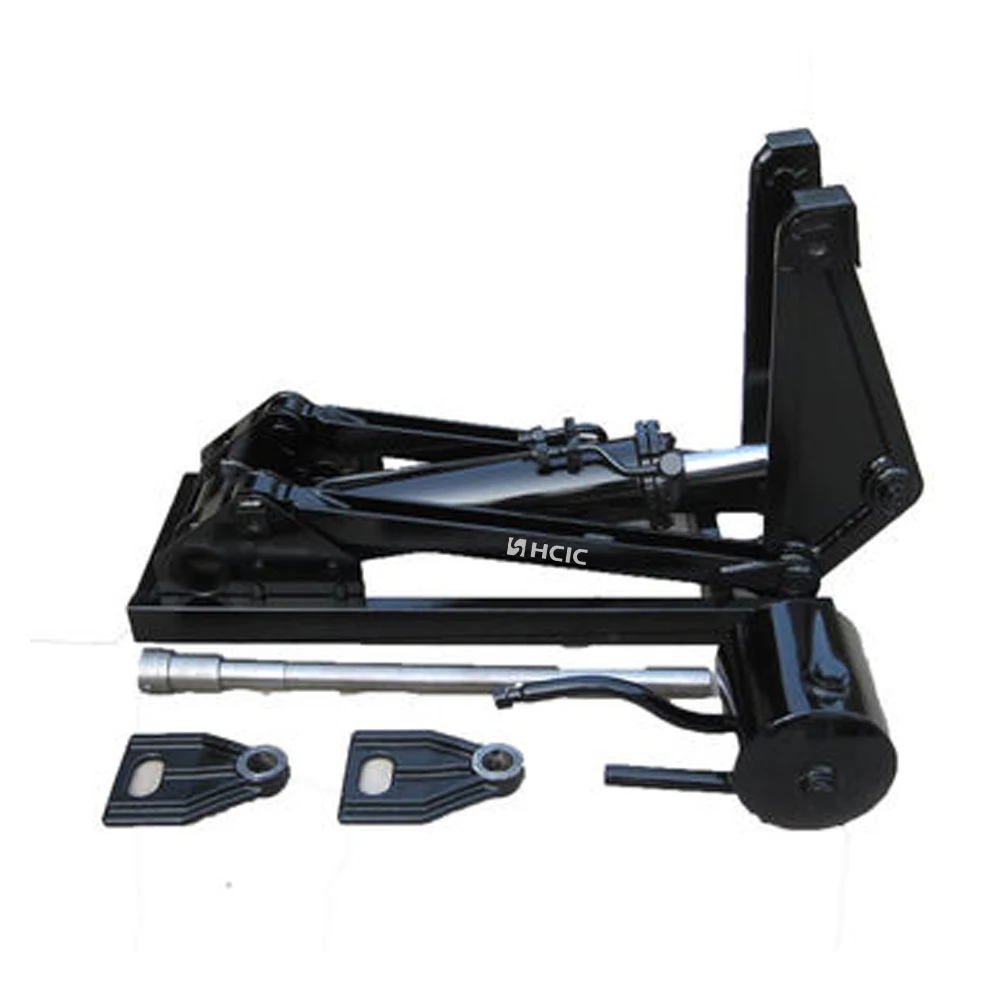

D-, F- och G-referenserna hjälper köparen att jämföra lyften med de planerade stödplattorna, stiftplatserna och ramförstärkningen. Dessa värden bör inte användas för att reproducera en komplett monteringsdesign utan originalritningen och projektmåtten.
Monteringsstrukturen måste överföra lyftreaktionen till släpvagnsramen. Konsolens tjocklek, stiftinriktning och svetsdesign kräver därför separat teknisk granskning.
Katalogen visar dimension E som 47,63 tum för modell 520. Detta mått är viktigt när en släpvagn har en begränsad installationslängd eller när lyften måste placeras runt befintliga ramelement.
Kontrollera detta mått tillsammans med stängd kroppsposition, gångjärnsplacering och servicetillgångsutrymme. Lämna utrymme för inspektion och hydrauliska anslutningsarbeten snarare än att utforma installationen kring ett mått som inte lämnar någon praktisk åtkomst.
Modell 520 kraftlyft är lämplig för diskussioner om lyftsystem med tippvagnar där köparen behöver en definierad katalogreferens och en dimensionell grund för monteringsgranskning. Det kan övervägas för OEM-släpvagnsbyggen, ersättningsprojekt och systemomkonstruktioner, under förutsättning att det kompletta mekaniska och hydrauliska arrangemanget bekräftas.
Den medföljande modell 520-katalogsidan listar dimensionsreferenser men ger ingen verifierad kapacitet, arbetstrycksvärde, livslängd eller certifiering för denna modell. Dessa uppgifter måste bekräftas för det faktiska projektet istället för att härledas från modellnumret.

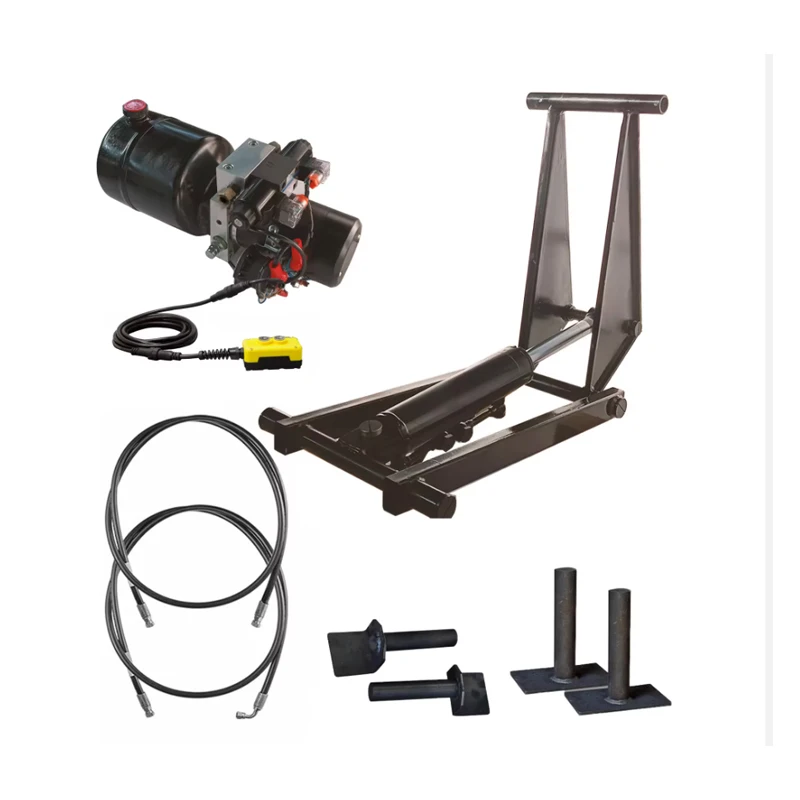

En användbar modell 520 kraftlyftförfrågan bör innehålla:
- Trailertyp och mått på tippkarossen
- Tillgängligt utrymme mellan ram och kropp
- Bakre gångjärnsposition och främre monteringspunkter
- Stiftcentrum och fästmått
- Stängda och arbetslägen för tippkroppen
- Befintlig pump, ventiler, slangar och reglage, om detta är en ersättning
- Foton eller en måttritning av aktuell installation
- Erforderlig lyftsekvens och arbetsmiljö
Denna information gör det möjligt för leverantören att diskutera montering utan att gissa sig till dolda strukturella detaljer.
Modell 520 kraftlyft bör väljas genom monteringsgranskning snarare än matchning av modellnummer. Dess katalogmått – särskilt 47,63-tums E-dimensionen, 24,00-tums A-dimensionen och 11,75-tums G-dimensionen – ger en användbar utgångspunkt för att kontrollera en dumperinstallation.
För en korrekt offert, skicka trailerritningen, monteringsmått och befintlig hydraulinformation till HCIC. Det slutliga beslutet bör baseras på det fullständiga lyftarrangemanget och den senaste tekniska ritningen.
HCIC utvecklar och tillverkar hydraulcylindrar och kraftenheter för fordons- och industriapplikationer. För ett modell 520-projekt kan HCIC granska tillgänglig installationsinformation och identifiera de tekniska detaljerna som krävs för en OEM- eller utbytesoffert.
