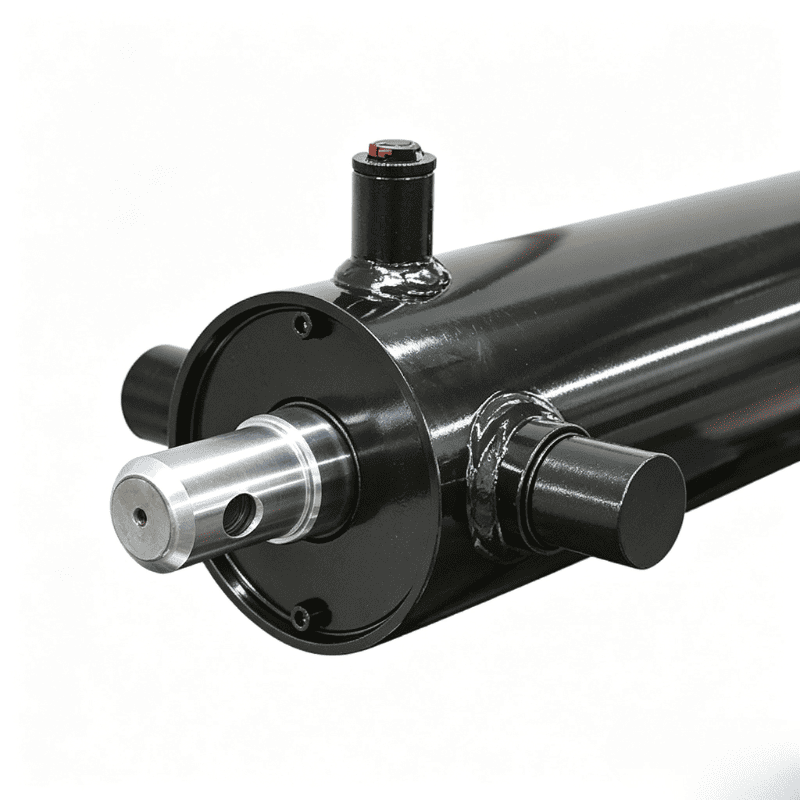

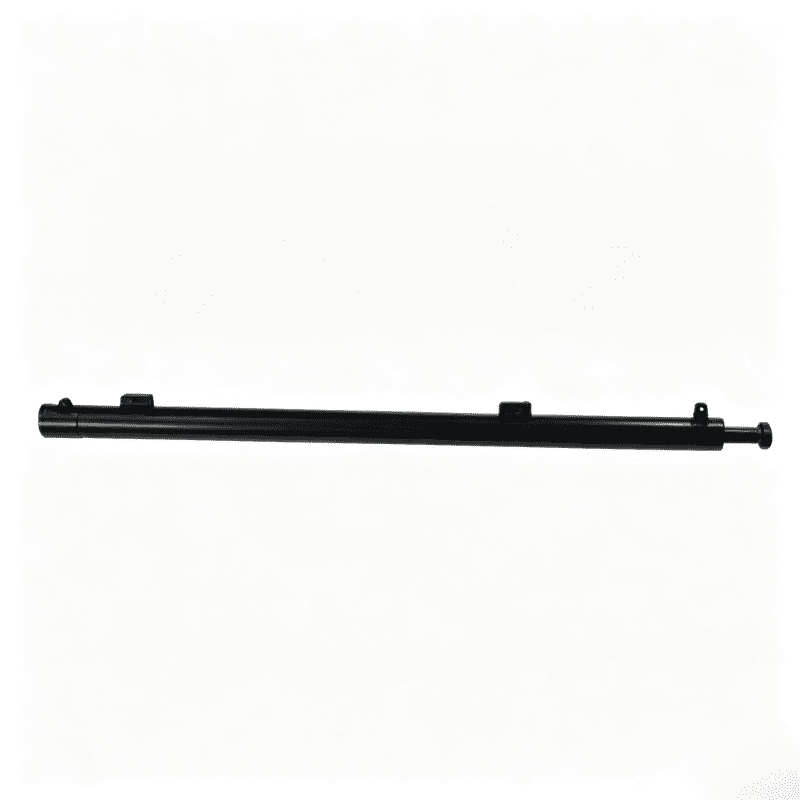

Den hydrauliska cylindern HR4752 för presenningssystem har en 2-tums borrning, 1,25-tums stång och 36-tums slaglängd för portalhöjningsapplikationer på lastbils- och trailerskyddssystem.
Bore:
2 tumRod diameter:
1,25 tumStroke:
36 tumHR4752 hydraulcylinder för presenningssystem är en kataloglistad cylinder för portalhöjningsapplikationer. HCIC-2026-katalogen identifierar modellen med ett 2-tums hål, ett 1,25-tums stång och ett 36-tums slag. Dess listade applikation är en portalhöjningscylinder som används i ett hydrauliskt presenningssystem.
En tarpsystemcylinder väljs inte enbart av slaglängden. Den fungerar med portal, armgeometri, täckmaterial, monteringspunkter och hydraulisk styrning. Cylindern måste ge den erforderliga rörelsen samtidigt som den passar det tillgängliga utrymmet och undviker interferens med presenningsramen under förlängning och indragning.
| Parameter | Katalogvärde |
|---|---|
| Modell | HR4752 |
| Produktkategori | Tarpsystem hydraulcylinder |
| Borra | 2 tum |
| Stångens diameter | 1,25 tum |
| Stroke | 36 tum |
| Katalogapplikation | Gantry höjningscylinder |
| Källa | HCIC-2026-katalog, sid. 8 |
Tabellen innehåller modellspecifika värden som är synliga i katalogen. Katalogsidan ger ingen modellspecifik arbetstryckssiffra, vikt, stängd längd eller flödeskrav för HR4752, så dessa värden är inte uppfunna här.

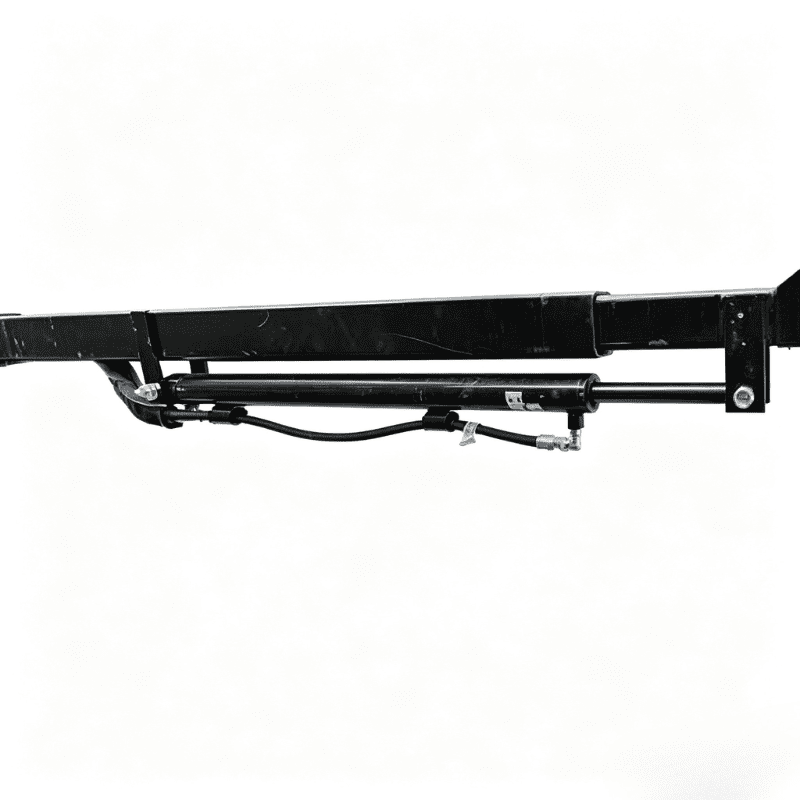

HR4752 används som ställdon i en tarpsystemmekanism. Hydraulcylindern omvandlar tryck och flöde till linjär rörelse. Denna rörelse överförs sedan genom portalen eller armstrukturen för att höja, placera eller flytta locksystemet, beroende på maskinarrangemanget.
36-tumsslaget definierar cylinderns linjära rörelse. Den faktiska tarprörelsen beror på kopplingsförhållandet, pivotpositioner och portalens geometri. En cylinder med rätt slaglängd kan fortfarande vara olämplig om dess monteringscentra eller rörelsevinkel inte matchar den befintliga ramen.
2-tumshålet och 1,25-tumsstången är viktiga för systemmatchning. Borrning relaterar till tillgängligt tryckarea, medan stavdiametern påverkar stavsidans area, mekanisk styrning och anslutningsgeometri. Slutliga kraft- och hastighetsberäkningar kräver det faktiska hydraultrycket och flödesdata från maskinkretsen.
Katalogen positionerar HR4752 som en portalhöjningscylinder. Detta ger en OEM- eller ersättningsköpare en tydligare utgångspunkt än en generisk cylinderbeskrivning, men det slutliga godkännandet beror fortfarande på den faktiska portalmonteringen och presenningsmekanismen.
Den 36-tums slaglängden ger ett betydande linjärt rörelseområde för ett tarp-system ställdon. Installatören bör kartlägga denna färd till portalens höjda och sänkta lägen, kontrollera båda ändlägena och hela vägen mellan dem.
Hål- och stångstorlekarna ger den dimensionella grunden för cylinderbyte och hydraulisk kraftöversyn. De bör kontrolleras med monteringsstift, fästen, slanganslutningar och tillgängligt spel istället för att behandlas som isolerade nummer.
HR4752-modellnumret och applikationsbeskrivningen kan hjälpa underhållsteam att identifiera den avsedda delfamiljen. För en pålitlig ersättning, skicka fotografier, monteringsmått, slaglängdskrav och kretsdetaljer så att cylindern kan jämföras med det befintliga systemet.
Innan du beställer HR4752, gå igenom följande punkter:
En cylinder ska inte tvingas kompensera för en böjd portal, skadad led eller felaktig monteringsvinkel. Om mekanismen inte är inriktad kan det hända att byte av manöverdonet inte löser driftsproblemet.

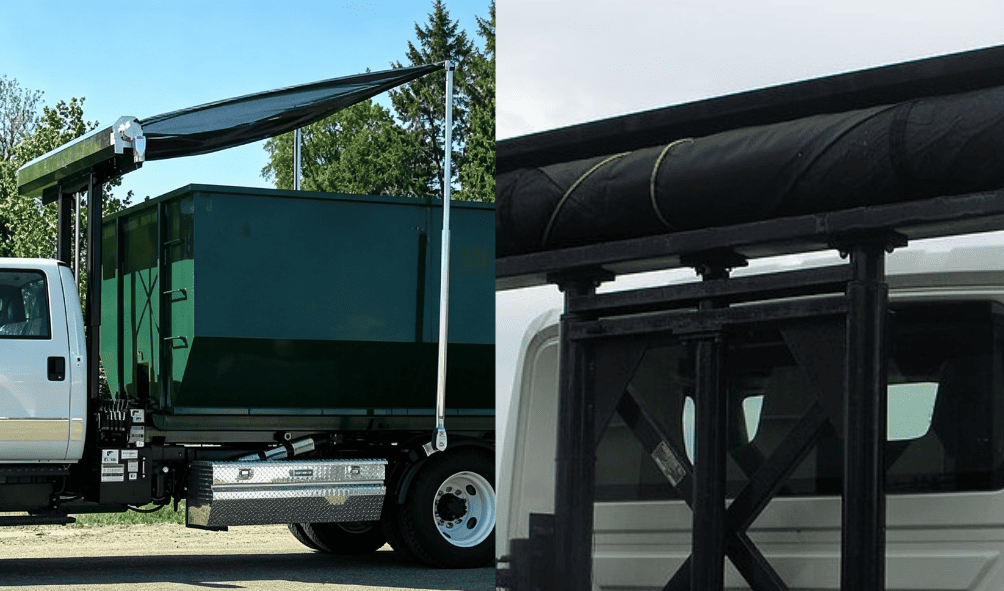

Hydraulcylindern HR4752 för tarpsystem är avsedd för tarpsystem och portalhöjningsapplikationer som identifieras i HCIC-katalogen. Dessa system används ofta på lastbils- och släpvagnsutrustning som behöver en motordriven kåprörelse, men den faktiska utrustningstypen, ramlayouten och presenningsmekanismen måste bekräftas för varje projekt.
Artikeln hävdar inte att HR4752 passar varje presenningssystem eller varje lastbilsmodell. Rätt cylinder beror på maskinens monteringsgeometri, rörelsebehov, hydraulkrets och tillgängligt utrymme.
För en HR4752-projektgranskning, förbered:
Om cylindern byts ut efter ett fel, inkludera fotografier av monteringspunkterna, stångytan, cylindern, stiften och omgivande struktur. Detta hjälper till att skilja en cylinderidentifieringsfråga från ett bredare mekanismproblem.
HR4752 är ett fokuserat tarpsystem med en tydlig katalogidentitet: en portalhöjningscylinder med ett 2-tums hål, 1,25-tums stång och 36-tums slaglängd. Dessa värden stöder en första byte eller OEM-granskning, men de ersätter inte en kontroll av monteringsgeometri, länkage, slangdragning och hydraulisk kontroll.
Skicka HCIC befintlig cylinderinformation och tarpsystemritningar för att bekräfta om HR4752 hydraulcylindern för tarpsystem matchar den faktiska maskinen. Att granska cylindern tillsammans med portalen är den säkrare vägen till ett pålitligt ersättningsbeslut.
HCIC tillverkar hydraulcylindrar, hydrauliska kraftenheter och hydraulsystem för fordon, släp och industriapplikationer. Teknisk lämplighet bör bekräftas mot den faktiska utrustningens design och driftsförhållanden.
