Hydraulcylinder för skördare

1. Produktdefinition och tillämpningsscenarier

1.1 Produktdefinition

Vi tillverkar dedikerade hydraulcylindrar för alla typer av skördemaskiner, inklusive skördetröskor, majs- och risskördare. Dessa komponenter omvandlar hydraulisk kraft till raka rörelser och görs tillräckligt tuffa för att klara tuffa arbetsförhållanden på gårdar. Den omvandlar hydraultrycket till linjär mekanisk kraft för att driva kritiska rörliga delar på skördaren.

Till skillnad från industriella cylindrar för allmänt bruk är den konstruerad för höga vibrationer, kraftigt damm, lera, breda temperatursvängningar och långa timmars kontinuerlig drift på jordbruksfält. Kärnegenskaper: stabil låghastighetsrörelse, stark slagtålighet, pålitlig tätning och lång utmattningslivslängd.

1.2 Applikationsscenarier

Denna hydraulcylinder är perfekt matchad med vanliga skördarmodeller för storskaliga kommersiella gårdar i Nordamerika, Europa, Australien och Sydostasien, anpassad till lokala mekaniserade skördeoperationer i stora områden:

Typiska positioner:

• Header lyftcylinder:Används för spannmålsskörd på stora platta gårdar i USA, Kanada och Australien. Den anpassar flexibelt klipphöjden för att anpassa sig till ojämn åkermark och olika växthöjder, vilket minskar spannmålsförlusten under storskalig kontinuerlig skörd.
• Rullejusteringscylinder:Lämplig för europeiska scenarier för skörd av vete och korn, optimerar grödans matningsvinkel för att lösa utfodringsblockeringar orsakade av tät växtodling i utomeuropeisk högavkastande jordbruksmark.
• Avlastningscylinder för spannmålstank:Designad för skördare med stor kapacitet som används på amerikanska majs- och sojabönodlingar, som stödjer frekventa höghastighetsavlastningsoperationer för att förbättra den totala skördeeffektiviteten för jordbruksmark med stor yta.
• Justeringscylinder för tröskgap:Anpassa dig till diversifierad skörd av grödor i europeiska blandade planteringsområden, justera tröskningsavståndet för vete, ris, majs och sojabönor för att möta lokala behov av skörd med flera grödor.
• Chassinivelleringscylinder:Används i stor utsträckning på kuperad jordbruksmark i södra Europa och Sydostasien, vilket håller skördarna stabila på sluttande fält och säkerställer normal drift i komplex utomeuropeisk terräng.

2. Tekniska specifikationsparametrar

2.1 Parametertabell

3. Material & tillverkningsprocess

3.1 Huvudmaterial

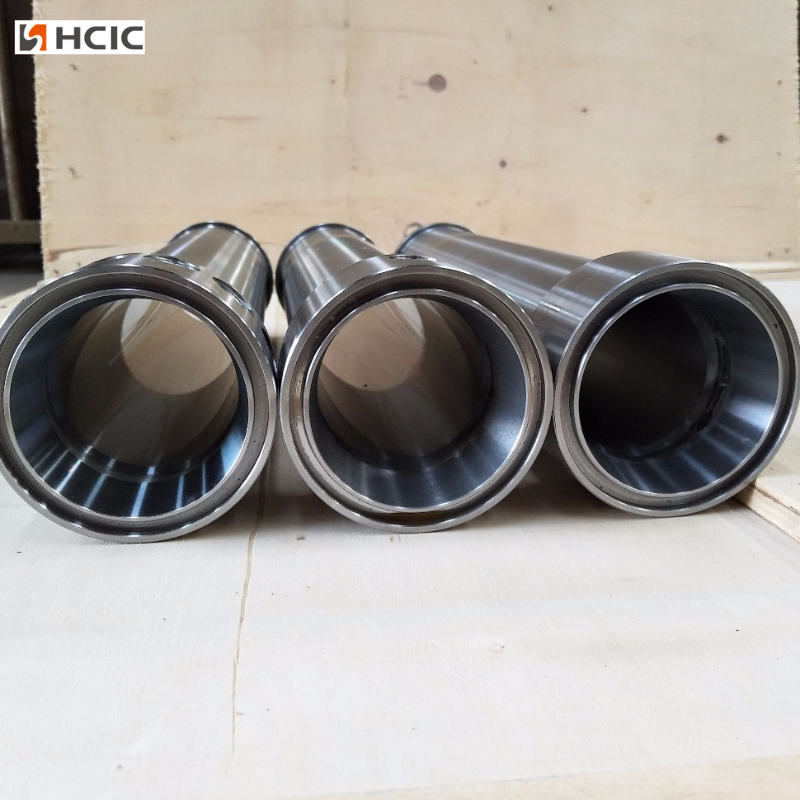

• Cylinderpipa: 27SiMn eller 45# sömlöst stålrör (GB/T 8713-2018). Hög draghållfasthet, bra svetsbarhet, tryckbeständighet upp till 40 MPa.
• Kolvstång: 45Cr / 40Cr mellankollegerat stål.
• o Släckt + härdat (HRC 28–34) för seghet och slagtålighet.
• o Ythårdförkromning (25–30 μm), HV ≥800, rostskyddande, slitstark, lerbeständig.
• Kolv & styrbussning: Gjutjärn + segjärn, slitstark, bra passform med tätningar.
• Tätningssats: Importerade komposittätningar: FKM huvudtätning + HNBR dammtätning + PTFE slitring. Motstår höga temperaturer, lerigt vatten och frekvent fram- och återgående rörelse.

3.2 Nyckelprocesser

1. Fat inre honing:Precisionsslipning till Ra ≤0,4 μm, spegelyta, låg friktion, inget oljeläckage, lång tätningslivslängd.

2. Stavslipning och hårdförkromning:CNC-slipning säkerställer rakhet ≤0,1 mm/m; automatisk förkromningslinje för jämn tjocklek och vidhäftning.

3. Svetsning:Fullgenomträngande CO₂-svetsning på ändlock och gaffel; oförstörande provning (UT/MT) för kritiska svetsar.

4. Montering och testning:

• Renrumsmontering för att undvika att damm tränger in i
• 100 % trycktest: 31,5 MPa håll trycket i 3–5 minuter, inget läckage, ingen permanent deformation.

5. Ytbehandling:Kulblästring + tvåkomponents rostskyddsfärg, saltsprutbeständighet ≥500 timmar, lämplig för långtidsbruk utomhus.

4. Exempel på industritillämpningar

Fall 1 – Skördetröska för vete/ris

• Cylinder: 50/25-250 mm dubbelverkande för huvudlyft; 63/32-400 mm för avlastning av spannmålstanken.
• Arbetsförhållanden: 12–14 timmar/dag kontinuerlig drift under skördesäsongen; omgivningstemperatur 35–40 ℃, kraftigt damm, ibland lerigt vatten.
• Prestanda: Stabila lyft, inga fastnar; läckagegrad <0,5 % på 1 000 timmar; minskar effektivt skördeförlusten till ≤2%.

Fall 2 – Majsskördare

• Cylinder: 63/32-320 mm för lyft av skärbord; 50/25-200 mm för öronavlastningsmekanism.
• Arbetsvillkor: Frekvent stöt, höga vibrationer, dammiga majsstjälkskräp, temperatur ner till -15 ℃ tidigt på våren.
• Prestanda: Tål stötbelastning 2–3× nominellt tryck; lågstartprestanda bra; livslängden når 3 500–4 500 timmar vid normalt underhåll.

Fall 3 – Small Hillside Harvester

• Cylinder: 40/20-150 mm kompakt dubbelverkande cylinder för kroppsnivellering och styrbordsstyrning.
• Arbetsförhållanden: Smalt fält, täta vändningar, leriga vägar, hög luftfuktighet året runt.
• Prestanda: Kompakt storlek, flexibel handling; bra tätning i fuktig/lerig miljö; enkelt underhåll på plats.

5. Vanliga frågor

（1）F: Är denna hydraulcylinder lämplig för alla märken av skördare?

S: Standardmodeller passar de flesta vanliga skördare. Vi stödjer även anpassade storlekar och installationsmått för specialutrustning.

（2） F: Hur lång är livslängden vid normal användning?

S: Under vanliga arbetsförhållanden kan den normala livslängden nå mer än 2000 arbetstimmar. Regelbundet oljebyte och rengöring kan förlänga dess livslängd ytterligare.

（3） F: Vad ska jag göra om oljeläckage uppstår under användning?

S: Oljeläckage orsakas oftast av åldrande eller skador på tätningsringar. Byt bara ut den matchade tätningssatsen, du behöver inte byta hela cylindern.

（4） F: Kan det fungera normalt på vintern med låg temperatur?

A: Ja. Produkten är testad för låg temperaturbeständighet inom -20 ℃. Det rekommenderas att använda lågtemperaturhydraulikolja i kalla områden för bättre prestanda.
