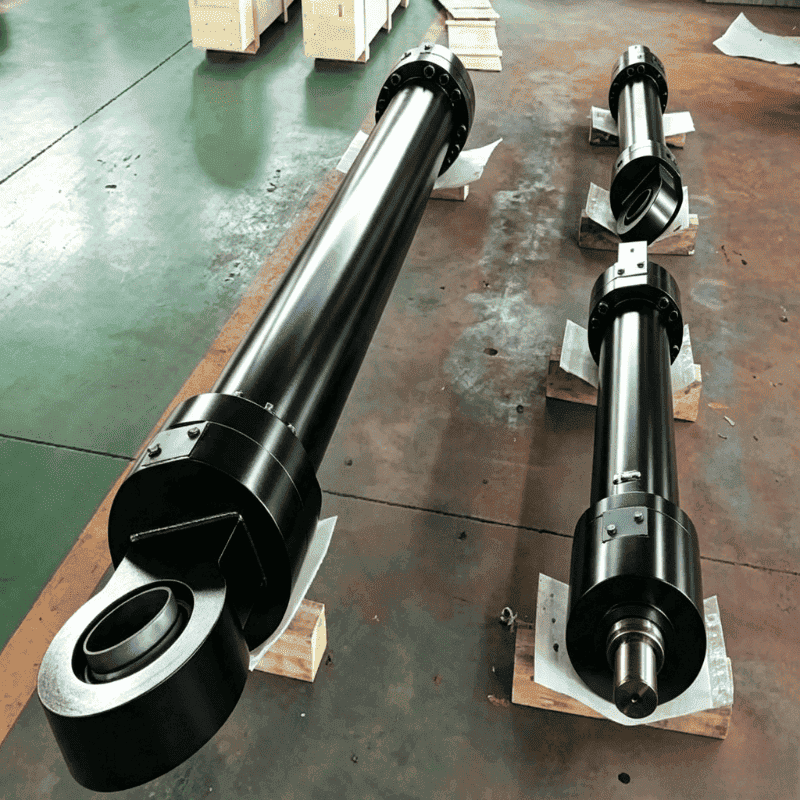

HCIC hydraulcylinder för balkpumpenhet. Kompakt hydraulisk manövrering med anpassningsbart flöde, tryck, medium, dimensioner och styrmetoder för krävande oljefältsapplikationer.
Actuation:
Hydraulisk linjär rörelseFlow rate:
Anpassad efter projektkravWorking pressure:
Anpassad efter projektkravHydraulic medium:
Anpassad efter projektkravDimensions:
Anpassad efter installations- och driftskravEn hydraulcylinder för strålpumpsenhet fungerar som det linjära ställdonet inuti ett hydrauliskt pumpsystem för oljeproduktionsutrustning. Cylindern omvandlar hydraultrycket till kontrollerad linjär rörelse. Denna rörelse ersätter eller kompletterar den mekaniska verkan som används i konventionell strålpumpningsutrustning.
Poängen är kompakt kraft. Ett hydrauliskt pumpsystem kan placera ställdonet, styrkretsen och kraftkällan i ett mindre arrangemang än en traditionell strålpumpningsmekanism. Den kan också reglera rörelse genom hydrauliskt tryck och flöde istället för att förlita sig på en fast mekanisk rörelse.
För en köpare av oljefält är produktfrågan inte bara "hur mycket kraft gör cylindern?" De verkliga frågorna är mer praktiska: Kan cylindern matcha pumpcykeln? Kan hydraulkretsen styra dess hastighet? Kan tätningssystemet hantera de valda vätske- och utomhusförhållandena? Kan leverantören ändra dimensioner eller kontrollmetod när brunnsplatsens layout inte är standard?
HCIC positionerar denna produkt som en anpassningsbar oljepumpande hydraulcylinder för projektspecifika hydrauliska pumpsystem.
HCIC-katalogen presenterar den oljepumpande hydraulcylindern som en del av en speciell hydraulisk lösning. Den exakta cylindern konfigureras runt pumpsystemet istället för att väljas från en universell storlek.
| Designobjekt | HCIC-konfigurationsmetod |
|---|---|
| Produkttyp | Oljepumpande hydraulcylinder |
| Huvudapplikation | Hydrauliska pumpsystem för oljeproduktion |
| Aktivering | Hydraulisk linjär rörelse |
| Flödeshastighet | Anpassad efter projektkrav |
| Arbetstryck | Anpassad efter projektkrav |
| Hydrauliskt medium | Anpassad efter projektkrav |
| Mått | Anpassad efter installations- och driftskrav |
| Kontrollmetod | Anpassad till systemarkitektur |
| Systemmål | Kompakt fotavtryck, effektiv hydraulisk aktivering och kontrollerad drift |
Katalogen identifierar specifikt flödeshastighet, tryck, medium, dimensioner och kontrollmetoder som anpassningsobjekt. Dessa är de värden som ett ingenjörsteam bör tillhandahålla före offert.
Ett konventionellt strålpumpararrangemang använder mekanisk struktur för att överföra rörelse. Ett hydrauliskt arrangemang kan placera kraftenheten och ställdonet där utrustningens layout tillåter. Hydraulcylindern för balkpumpenheten behöver endast korrekta monteringspunkter, hydrauliska anslutningar och arbetsavstånd.
Det har betydelse för efterbyggnadsprojekt. Befintlig brunnsutrustning ger sällan en ingenjör en helt öppen layout. En specialanpassad oljepumpande hydraulcylinder kan utformas kring tillgängligt utrymme istället för att tvinga hela installationen att följa en standardram.
Hydraulisk rörelse styrs genom flöde och tryck. Flödet påverkar ställdonets hastighet. Trycket bestämmer kraften som är tillgänglig för cylindern och skyddsinställningen för kretsen. Den separationen ger systemdesignern mer kontroll över pumpcykeln än en fast mekanisk drivning.
Det ger också föraren ett praktiskt sätt att anpassa maskinen för olika driftsförhållanden. Alla justeringar måste fortfarande ligga inom de godkända tryck-, flödes- och temperaturgränserna för hela systemet.
HCIC-katalogen identifierar hög energieffektivitet som en fördel med hydrauliska pumpsystem. Den användbara tekniska frågan är var den effektiviteten kommer ifrån: pumpen, ventilarrangemanget, ställdonets storlek och styrstrategi måste matchas. En överdimensionerad pump eller dåligt inställd avlastningsinställning slösar energi som värme.
Av den anledningen frågar HCIC efter projektets flödeshastighet och tryck innan cylinderkonfigurationen bekräftas. Cylindern kan inte väljas oberoende av den hydrauliska kraftkällan.
Cylinderkraften bestäms av hydraultrycket som verkar på kolvområdet. Ett större hål ger mer kraft vid samma tryck, men det kräver också mer hydraulolja per slagenhet. Det ändrar pumpflödeskrav och cykelhastighet.
Rätt hål är därför ett systembeslut. Den måste kontrolleras mot erforderlig belastning, tillgänglig pumpkapacitet, målcykeltid och monteringsutrymme.
Slag är den linjära sträcka kolven färdas. I en oljepumpningsapplikation kopplas slaglängden direkt till den erforderliga rörelsen hos pumpmekanismen. För lite slag begränsar den mekaniska effekten. För mycket slag ökar oljevolymen, installationslängden och energibehovet.
Cylinderritningen ska ange indragen längd, förlängd längd, stiftets centrumavstånd, monteringssätt och portens placering. Dessa dimensioner förhindrar en cylinder som är hydrauliskt korrekt men fysiskt omöjlig att installera.
Katalogen gör det möjligt att skräddarsy hydraulmediet. Det kravet ska aldrig behandlas som en liten detalj. Tätningsmaterial, temperaturområde, vätskekompatibilitet och kontamineringskontroll påverkar alla cylinderlivslängden.
En köpare bör tillhandahålla vald vätsketyp, driftstemperatur, förväntad föroreningsnivå och underhållsintervall. HCIC kan sedan se över tätningspaketet och ytbehandlingen för själva systemet.
Stången utsätts för den yttre miljön och passerar genom stångtätningen vid varje cykel. Cylinderhålet styr kolven och bär tryckbelastningen. Ytans kondition, rakhet och dimensionstolerans påverkar friktion, läckage och livslängd.

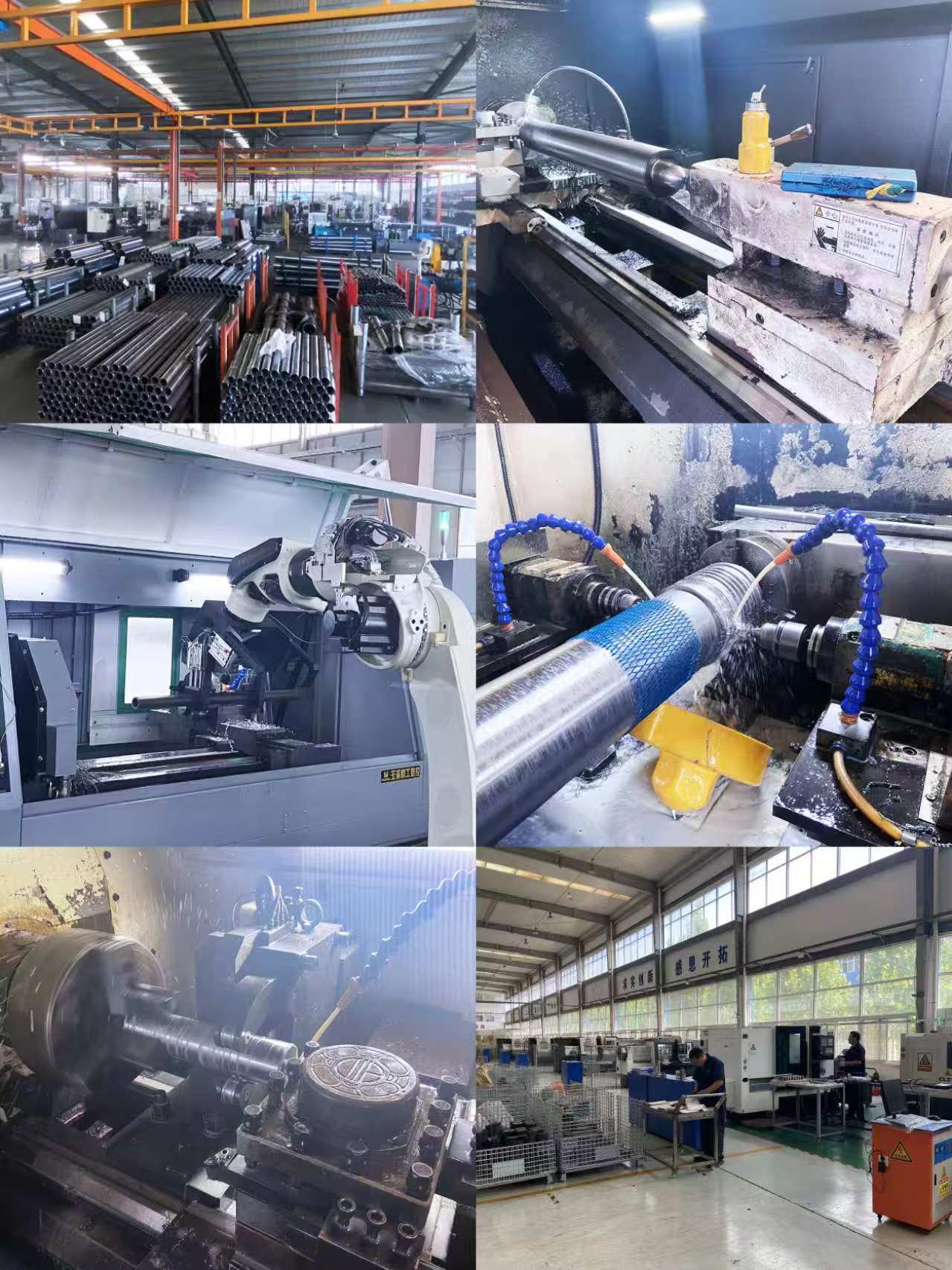

HCIC:s tillverkningsmöjligheter inkluderar cylinderdesign, testning och produktion. För en specialanpassad oljepumpande hydraulcylinder bör de slutliga yt- och dimensionskraven anges på den godkända ritningen snarare än att lämnas till antaganden.
Denna produkt är avsedd för hydrauliska pumpsystem som används i oljeproduktionsutrustning. Typiska projektförhållanden kan inkludera:
Den slutliga konstruktionen måste bekräftas från den faktiska arbetscykeln på borrplatsen. Oljeviskositet, omgivningstemperatur, slagfrekvens, belastningsvariation och kontaminering kan ändra den korrekta specifikationen.
Skicka dessa uppgifter med förfrågan:
Ett komplett datablad minskar offerttiden och förhindrar en dyr omdesign efter produktionsstart.
HCIC har tillverkat hydrauliska produkter sedan 1998. Företaget fokuserar på hydraulcylindrar och kraftenheter och tillhandahåller egen design, testning och produktion för kundanpassade hydrauliska lösningar.
För oljefältsprojekt är den användbara fördelen inte ett generiskt kataloglöfte. Det är förmågan att diskutera ställdonet tillsammans med hydraulsystemet: dimensioner, tryck, flöde, medium och styrmetod granskas som ett tekniskt paket.
- WhatsApp / Tel: +86 153 7619 8599
- E-post: davidsong@mail.huachen.cc
- Webbplats: http://jnhcic.com/
Skicka pumpsystemdata och befintlig cylinderritning. HCIC kan granska ansökan och upprätta en projektspecifik offert.
