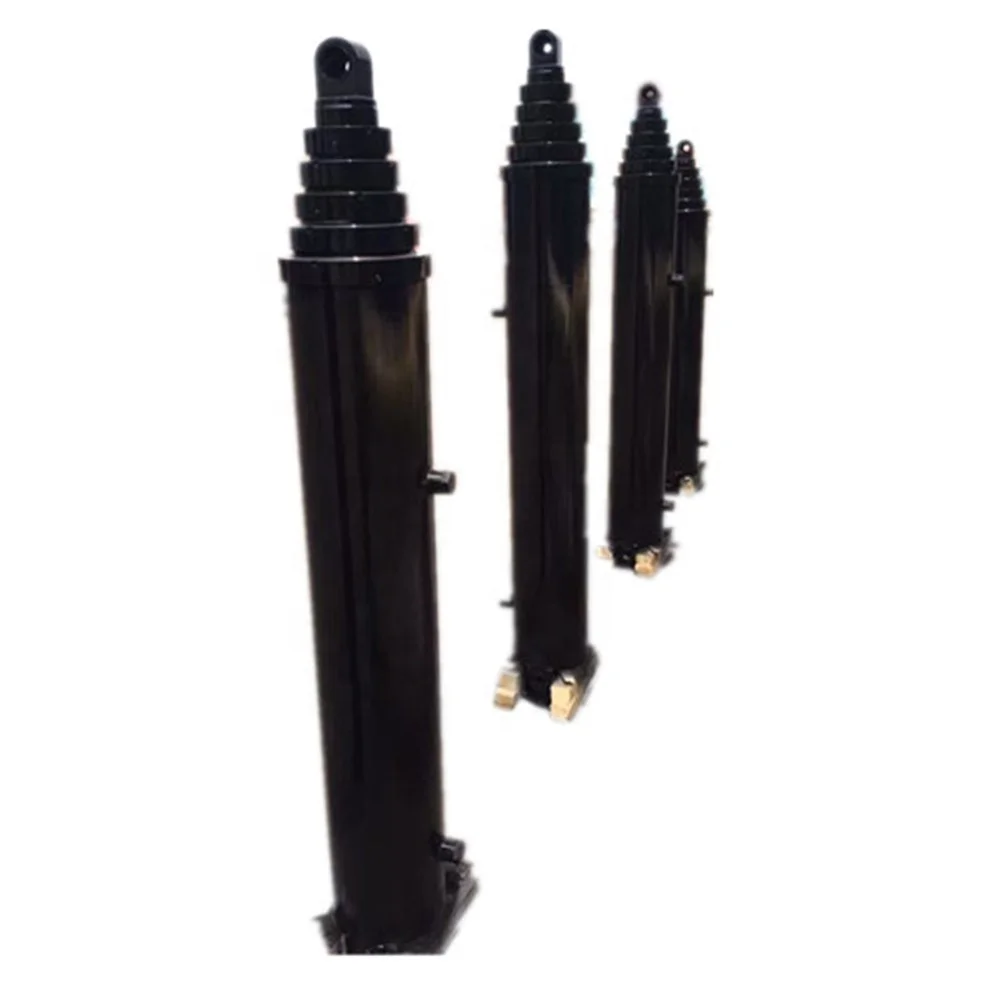

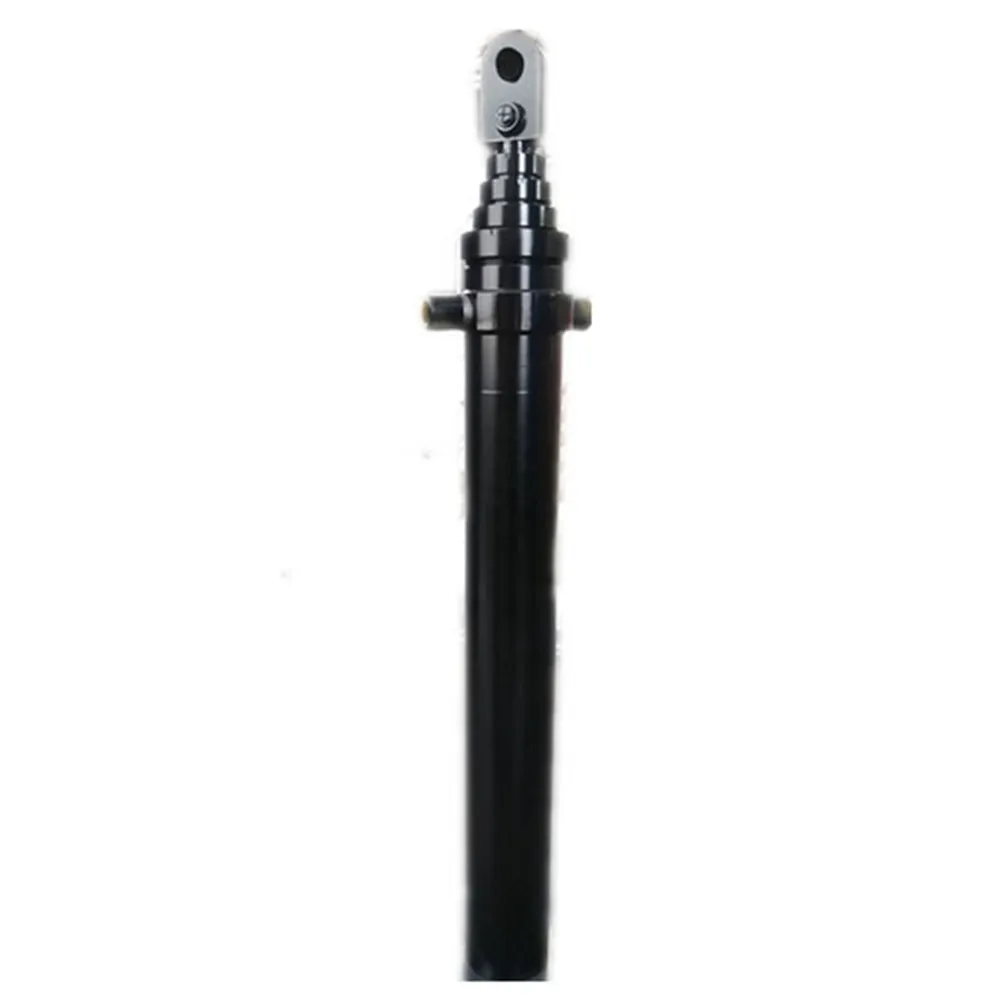

Cylindertyp Enkel skådespeler Stroke 263.25 Stängd 70,88 Rod Pin 2 Rodbredd 2 Basstift 2 LMSD 8 Steg 5 Stroke 263 Utökad 715
Antal steg 5
Största rörliga scendiameter 8 tum
Slaglängd (a) 263,63 i (6696 mm)
Stängd längd (b) 70,88 in (1800 mm)
Utökad längd (c) 334,5 in (8496 mm)
Rodmonteringbredd (D) 2 in (51 mm)
Rod Mount Pin Hole (E) 2,06 in (52 mm)
Basmonteringsbredd (g) 9,5 in (241 mm)
Basmonterad stifthål (j) 2.13 i (54 mm)
Port (l) 1 "nptf
Liter olja (dras tillbaka) 5.6
Liter olja (utökad) 33.9
