Produktbeskrivning

HCPGD dubbelverkande hydrauliska kraftaggregat för tippvagnar. Katalogen specificerar en flödeshastighet på 1,2 GPM, en 6-liters tank, ett tryck på 3 000 PSI och SAE #6-portar. Dess solenoidmanövrerade 4-vägs, 3-lägesventilarrangemang är avsedd för hydrauliska kretsar som behöver driven rörelse i båda riktningarna.

För en trailerbyggare eller ett underhållsteam för en flotta är den viktiga punkten inte bara storleken på motorn och reservoaren. HPU:n måste matcha cylindern, tillgänglig elförsörjning, hydraulolja, slanglayout och nödvändig rörelse. Den här artikeln förklarar vad HCPGD-specifikationen betyder och vilken information som bör bekräftas innan en beställning.

power unit

I. Vad HCPGD Hydraulic Power Unit gör

En hydraulisk kraftenhet omvandlar elektrisk kraft till hydrauliskt flöde och tryck. Pumpen skickar olja till den valda sidan av en dubbelverkande cylinder. När ventilen ändrar läge, vänder kretsen oljeflödet så att cylindern kan skjutas ut och dras in under hydraulkraft.

Den dubbelverkande hydrauliska kraftenheten HCPGD är därför lämpad för en dumperdesign som behöver en motordriven förlängningsfunktion och en motordriven indragningsfunktion. Den exakta rörelsen beror fortfarande på cylindervolym, belastning, avlastningsinställning, slangstorlek och styrkrets. HPU bör väljas som en del av det kompletta hydraulsystemet snarare än som en isolerad komponent.

II. Katalogspecifikation för HCPGD

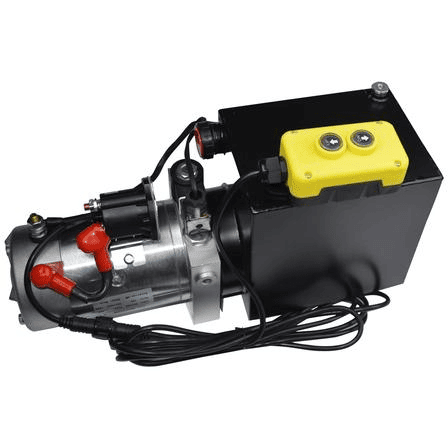

hydraulic power unit

Punkt	Katalogspecifikation
Modell	HCPGD
Produkttyp	Dubbelverkande hydraulisk kraftenhet
Applikation listad i katalogen	Dumpa trailer
Flödeshastighet	1,2 GPM
Portstorlek	SAE #6
Tankstorlek	6 gal
Tryck	3 000 PSI
Ventiler	Solenoidmanövrerad; 4-vägs, 3-läge

Dessa är de publicerade HCPGD-värdena i HCIC-2026-katalogen. Katalogen tillhandahåller inte en fullständig motorström, batterikapacitet, driftcykel, övertrycksventilinställning eller kopplingsschema för styrenheten för denna modell. Dessa uppgifter bör bekräftas mot projektkraven innan produktionsgodkännande.

III. Ventil och kretslogik

4-vägs 3-lägesventilen ger kraftenheten en riktningsstyrningsstruktur för ett dubbelverkande hydrauliskt ställdon. En arbetsport kan rikta olja för att förlänga cylindern medan den andra returnerar olja till tanken. I det motsatta kommandot vänder flödesvägen.

Mittpositionen är en designdetalj som måste bekräftas med den slutliga kretsen och ventilspecifikationen. Det påverkar hur ställdonet beter sig när det elektriska kommandot släpps. En släpvagnstillverkare bör inte anta centrumtillståndet utan att granska det hydrauliska schemat, kraven för lastkontroll och säker sänkningsmetod.

SAE #6-portanslutningen måste också kontrolleras mot vald slang, adapter och kopplingsstandard. Korrekt gängidentifiering och tätningspraxis spelar roll eftersom en liten anslutningsläcka kan introducera luft, tappa olja och göra släpvagnens rörelser inkonsekventa.

IV. Varför 6-Gallon-tanken är viktig

HCPGD är listad med en 6-liters tank. Reservoarvolymen ger en plats för retur av olja och hjälper systemet att hantera den oljevolym som krävs av cylindern. Den erforderliga tankstorleken bestäms inte enbart av cylinderloppet. Det beror också på cylinderslag, stångvolym, kretsarrangemang, slangvolym, oljenivå, tillgängligt installationsutrymme och driftscykel.

Tanken ska monteras säkert och placeras så att sugledningen, returvägen och serviceåtkomsten förblir praktiska. Innan du beställer bör installatören bekräfta de faktiska reservoardimensionerna, monteringsriktningen, påfyllnings- och ventilationsarrangemanget och användbar oljenivå med HCIC.

V. Flöde, tryck och verklig arbetshastighet

Katalogen listar 1,2 GPM för HCPGD och 3 000 PSI för tryckspecifikationen. Dessa värden bör inte omvandlas direkt till en garanterad släpvagnslyfttid eller lyftkapacitet. Den faktiska hastigheten beror på cylindervolymen och belastningen. Det faktiska arbetstrycket beror på den kraft som krävs, mekanisk geometri, friktion, begränsning och avlastningsskydd.

En enkel första kontroll är att jämföra önskad cylindervolym med tillgängligt flöde. En större cylinder behöver mer olja för att slutföra samma slag, så dess rörelse tar normalt längre tid vid samma flöde. En systemkonstruktör bör också beakta returflödet från stavsidan på en dubbelverkande cylinder, slanglängden och den temperaturberoende viskositeten hos hydrauloljan.

Katalogvärdet på 3 000 PSI är en systemdesigngräns som ska kontrolleras mot cylinder, slangar, kopplingar och styrkomponenter. Det bör inte behandlas som ett löfte att varje släpvagn kommer att köra vid det trycket kontinuerligt.

VI. Installationspunkter för en tippvagn

Innan du monterar den dubbelverkande hydrauliska kraftenheten HCPGD, bekräfta följande punkter:

1. Cylinderkompatibilitet:Kontrollera att det anslutna ställdonet är dubbelverkande och att båda portarna är korrekt identifierade.

2. Elförsörjning:Bekräfta spänning, strömbehov, säkringsskydd, kabelstorlek och kontroll-switch-kompatibilitet.

3. Hydrauliska anslutningar:Matcha SAE #6-portarna med rätt slangar och adaptrar. Håll sug- och returbanorna rena.

4. Reservoarposition:Lämna tillräckligt med utrymme för fyllning, inspektion, rengöring och framtida service.

5. Tryckskydd:Bekräfta arrangemanget av övertrycksventilen och det säkra trycket för hela kretsen.

6. Lastkontroll:Se över hur tippkroppen hålls och sänks om strömmen bryts.

7. Avlägsnande av luft:Fyll på med godkänd olja, lufta kretsen enligt systemdesignen och kontrollera reservoarnivån efter flera kontrollerade cykler.

HCIC bör erhålla trailerlayout, cylinderdata, erforderlig matningsspänning och hydraulschema innan en slutlig konfiguration godkänns.

VII. Vanliga urvalsmisstag

Att välja enbart av PSI

Trycket avgör inte hela systemets prestanda. Cylinderkraften, mekanisk hävstång och flödeskrav måste beaktas tillsammans.

Behandla flöde som lyftkapacitet

Värdet på 1,2 GPM relaterar till oljeflödet, inte direkt till den massa som en trailer kan lyfta. Lastkapaciteten beror på cylinder- och trailerstrukturen samt hydraulkretsen.

Ignorerar retursidan

Ett dubbelverkande system behöver korrekt dragning på båda sidor av ställdonet. Felaktig slangidentifiering kan göra att cylindern rör sig i fel riktning eller inte dras in som avsett.

Lämnar ventilcentrumfunktionen odefinierad

4-vägs 3-lägesventilen måste anpassas till det erforderliga neutrala beteendet och säker sänkningsanordning.

VIII. OEM och ersättningsförfrågningsinformation

För en offert för en HCPGD dubbelverkande hydraulisk kraftenhet, ange:

Trailertyp och avsedd användning

Cylinderhål, stångdiameter och slaglängd
Krävs förlängning och indragning
Elektrisk spänning och tillgänglig ström
Målcykeltid, om angiven
Hydrauloljetyp eller befintlig systemolja
Slang och kopplingsstandard
Installationsutrymme och monteringsriktning
Styrmetod och krav på fjärrkontroll
Nödvändig kvantitet och leveransdestination

Denna information gör att HPU-konfigurationen kan kontrolleras mot hela släpvagnssystemet istället för att citeras från enbart ett nummer.

IX. Vanliga frågor

Är HCPGD enkelverkande eller dubbelverkande?

HCIC-2026-katalogen listar HCPGD som en dubbelverkande hydraulisk kraftenhet.

Vilken flödeshastighet anges för HCPGD?

Katalogen listar ett flöde på 1,2 GPM.

Vilken tankstorlek använder HCPGD?

Katalogen listar en 6-liters tank.

Vilken portstorlek anges?

Katalogen listar en SAE #6-portstorlek.

Bekräftar katalogen varje elektrisk detalj?

Nej. Modelltabellen ger inte en fullständig motorström, kopplingsschema eller driftscykelspecifikation. Dessa punkter bör bekräftas för den avsedda trailern.

X. Begär en HCPGD-konfigurationsgranskning

Den dubbelverkande hydrauliska kraftenheten HCPGD är ett definierat HPU-alternativ med tippvagn med kataloglistade flödes-, tank-, tryck- och ventildata. För en pålitlig offert, skicka HCIC cylinderspecifikation, elförsörjning, hydraulschema och installationsbegränsningar.

HCIC kan sedan granska om HCPGD-konfigurationen matchar hela applikationen och identifiera eventuella projektspecifika detaljer som kräver bekräftelse innan produktion.

XI .Om HCIC

Jinan Huachen Industrial Co., Ltd. grundades 1998. HCIC-2026-katalogen beskriver företaget som en hydraulisk produkttillverkare fokuserad på hydraulcylindrar och kraftenheter för industrier inklusive transportutrustning, anläggningsmaskiner och andra industriella tillämpningar.
