Hydraulcylinder med tippning fram

FE-4TG-E169*4280 är en fyrstegs hydraulcylinder med fronttipp som listas i HCIC:s hydrauliska tippkatalog för en applikation med 49 ton tippkapacitet. Dess teleskopiska konstruktion kombinerar ett långt arbetsområde med ett kortare stängt paket än vad en enstegscylinder normalt skulle kräva.

Modellen är avsedd för fronttippning av dumpersystem, där cylinderlängd, monteringsgeometri och fordonsbelastning måste ses över tillsammans. Katalogen ger huvudhålets sekvens, tryck, installationsmått och stängd längd som behövs för en inledande teknisk diskussion.

---

I. Produktspecifikationer

Värdena ovan är transkriberade från FE/FC front tippcylindertabell i den medföljande HCIC-2026-katalogen. Tippkapacitetsreferensen är ett katalogtillämpningsvärde, inte en garanti för varje lastbilskonfiguration.

---

II. Fyrstegs teleskopkonstruktion

FE-4TG-E169*4280 använder fyra kapslade steg. Borrningssekvensen minskar från 169 mm till 115 mm när stegen förlängs. Detta arrangemang tillåter cylindern att ge en lång lyftrörelse samtidigt som den stängda installationslängden hålls på 1 345 mm.

Under en fronttippcykel verkar hydraultrycket på det aktiva scenområdet. När stegsekvensen ändras ändras också den tillgängliga lyftkraften och rörelsehastigheten. Av denna anledning bör en cylinder inte väljas endast efter dess största hål eller efter den nominella lastbilens kapacitet. Kroppsvikt, nyttolast, gångjärnsposition, monteringspunkter och hydraulkrets påverkar alla det slutliga systemresultatet.

---

III. Installationsmått spelar roll

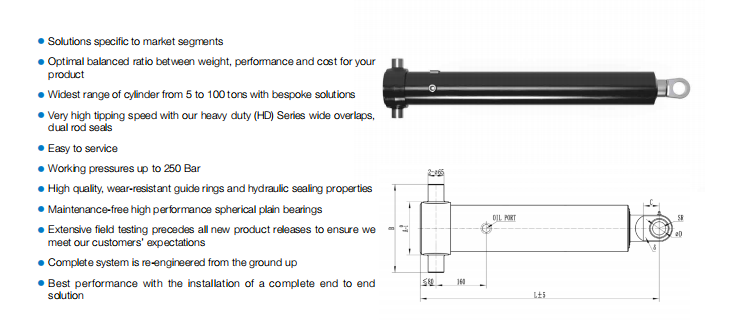

Katalogen listar A, B, C, D och deltadimensioner för FE-4TG-E169*4280. Dessa mått ska jämföras med lastbilens frontmonteringsfäste, svängarrangemang, ramspel och stängd karossposition.

Den stängda längden på 1 345 mm är särskilt viktig när cylindern är installerad mellan chassit och den främre tippkroppen. Köpare bör också kontrollera hela den utsträckta banan, cylinderns vinkel vid början av lyftet och spelrummet runt varje monteringspunkt. En cylinder som liknar dimensionen kan fortfarande vara olämplig om dess stiftcentrum eller konsolgeometri skiljer sig.

---

IV. Tryck och applikationsgranskning

Katalogen listar ett arbetstryck på 16 MPa och en referens för tippkapacitet på 49 ton för denna modell. Dessa siffror måste granskas tillsammans med pumpinställningen, ventilskyddet, hydrauloljeflödet och lastbilens struktur. De ska inte behandlas som ett fristående nyttolastgodkännande.

Innan du väljer FE-4TG-E169*4280 bör köparen bekräfta om 49-tonsreferensen matchar det faktiska fordonet och tippkroppen. Det kompletta systemet kräver kompatibla fästen, stift, hydraulledningar och en styrkrets designad för den avsedda belastningen och rörelsen.

---

V. Inspektions- och utbytesinformation

För en ersättningsförfrågan, skicka den ursprungliga cylinderidentifikationen, fotografier av monteringspunkterna, stängda och utökade mått, stiftmått, oljeportinformation och lastbilsapplikationsdetaljer. Om den gamla enheten är skadad hjälper fotografier av stången, scenens leder och monteringsöglor att skilja ett cylinderproblem från ett konsol- eller inriktningsproblem.

Följande information är användbar för en OEM-offert:

• Lastbilsmärke, modell och tänkt lastområde
• Front tippkroppsmått
• Stängd installationslängd och tillgängligt spelrum
• Monteringsstiftens diameter och mittpositioner
• Hydraultryck och pumpflöde
• Slang och portarrangemang
• Erforderlig kvantitet och ersättningsstatus

---

VI. Slutsats

FE-4TG-E169*4280 är en specifik fyrstegs hydraulcylinder med fronttipp med en 169/158/136/115 mm hålsekvens, 16 MPa katalogtryck och 1 345 mm stängd längd. Dess lämplighet beror på det kompletta dumpersystemet, inte bara på modellnumret. Skicka monteringsritningen och hydrauldata till HCIC för en projektspecifik granskning.

---

VII. Om HCIC

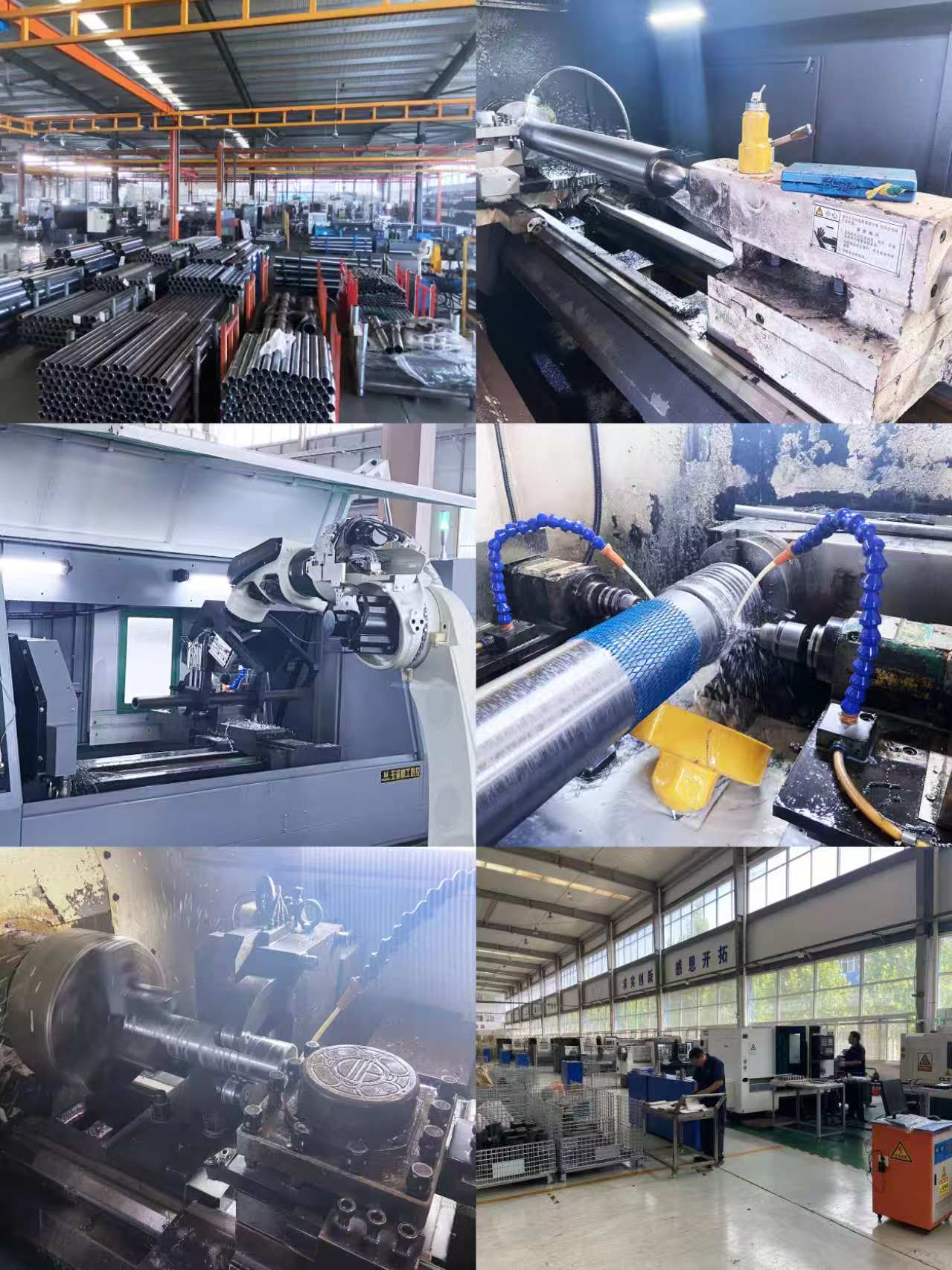

HCIC utvecklar och tillverkar hydraulcylindrar och kraftenheter för fordons- och industriapplikationer. HCIC stödjer OEM- och ersättningsförfrågningar med hjälp av kundritningar, mått och applikationskrav som grund för teknisk granskning.
