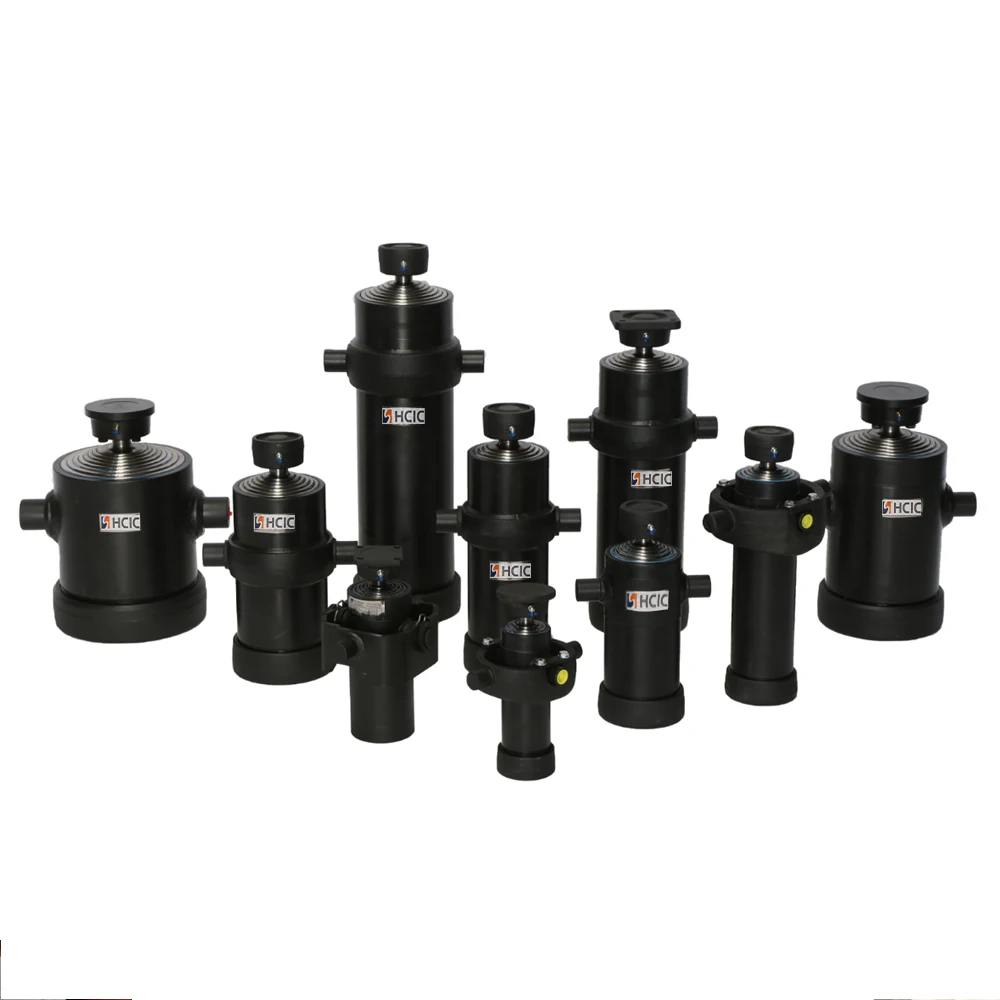

4TG-E130x1307 är en teleskopisk hydraulcylinder med 1 307 mm slaglängd, 180 bar maximalt arbetstryck och 15–25 tons katalogtippområde i fyra steg.
Number of stages:
4 etapperStroke:
1 307 mmMass:
58 kgWorking volume:
13,7 L4TG-E130x1307 är en fyrstegs tippvagn underboby teleskopisk hydraulcylinder listad i HCIC-2026-katalogen. Den är en del av det lätta underredessortimentet för sidodumpar och trevägsdumpar, där ett långt slag måste få plats under kaross och chassi.
Modellen ger en definierad utgångspunkt för en OEM- eller utbytescylinderrevision: fyra steg, 1 307 mm slaglängd, 180 bar maximalt arbetstryck och ett katalogtippkapacitetsområde på 15–25 ton. Cylindern bör anpassas till hela trailerstrukturen, hydraulkretsen och monteringsarrangemanget innan köp.
| Parameter | Katalogvärde |
|---|---|
| Modell | 4TG-E130x1307 |
| Produkttyp | Underredet teleskopisk hydraulcylinder |
| Antal etapper | 4 |
| Stroke | 1 307 mm |
| Massa | 58 kg |
| Arbetsvolym | 13,7 L |
| Maximalt arbetstryck | 180 bar |
| Katalogtippkapacitetsområde | 15–25 ton |
| Dimension L | 545 mm |
| Dimension A | 216 mm |
| Dimension B | 329 mm |
| Dimension C | 132 mm |
| Dimension D | 92 mm |
| Dimension E | 58 mm |
Värdena ovan är transkriberade från tabellen under den teleskopiska hydraulcylindern i den medföljande HCIC-2026-katalogen, PDF-sida 18. I den tryckta tabellen visar raden för 4TG-E130x1307 fyra steg, ett slaglängd på 1 307 mm, en massa på 58 kg, en arbetstryck på 13,7 L och ett arbetstryck på 13,7 L.

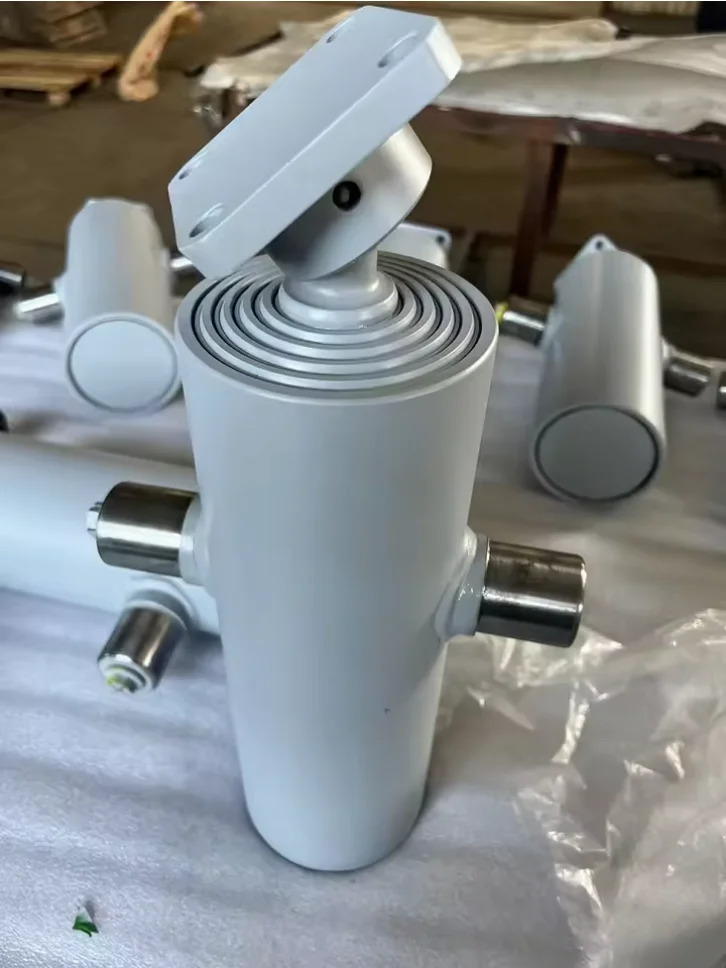

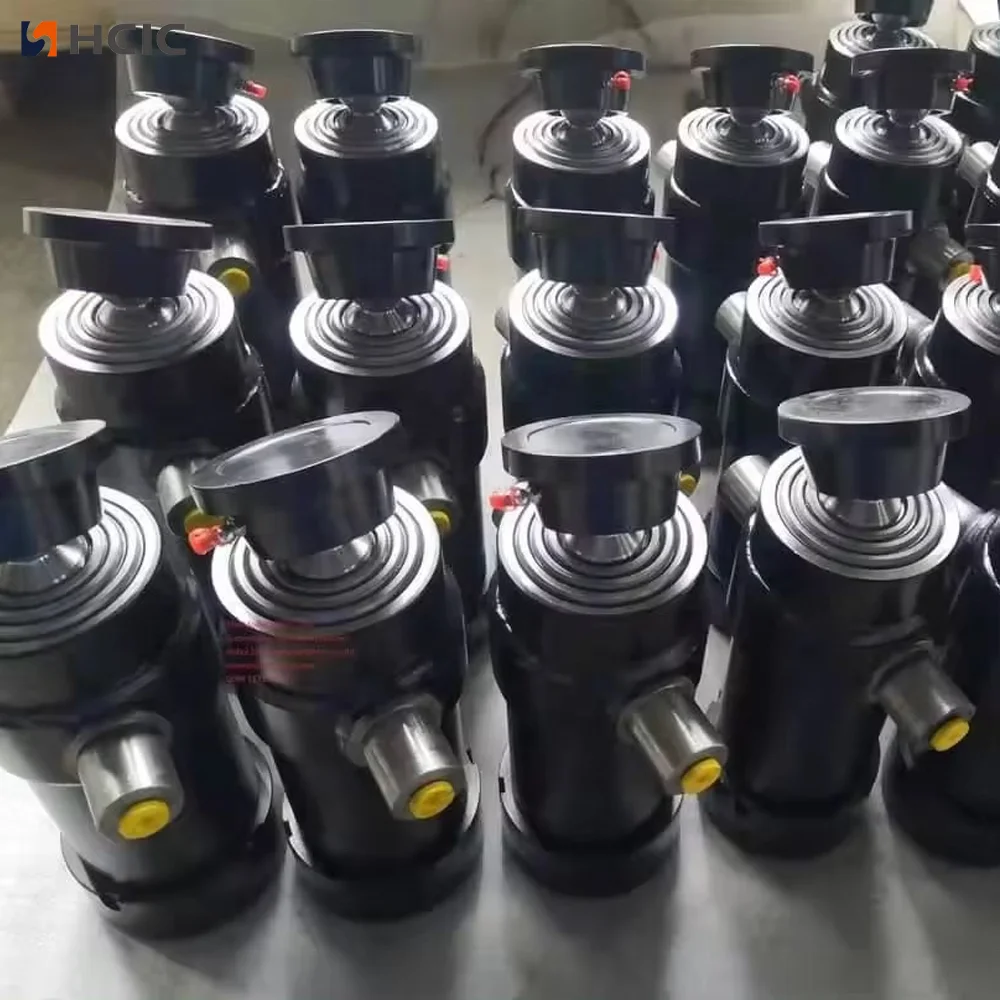

En teleskopcylinder använder kapslade steg för att producera en längre arbetsrörelse utan att kräva hela förlängda längden när den är indragen. Det arrangemanget är användbart på tippvagnar där det tillgängliga utrymmet under karossen är begränsat men tippsystemet fortfarande behöver tillräckligt med rörelse.
4TG-E130x1307 har fyra steg och ett listat slag på 1 307 mm. Dess 545 mm L-dimension ger en utgångspunkt för planering av slutna utrymmen, men installationen måste också ta hänsyn till cylindervaggan, stift- eller öglanslutning, chassielement, slangar och den fullständiga rörelsebanan för tippkroppen.
Cylindern bestämmer inte tippresultatet av sig själv. Gångjärnsplacering, kroppsvikt, lastfördelning, tippningsvinkel, pumpflöde och avlastningsskydd påverkar alla kraften och hastigheten som krävs under cykeln.
Börja med det angivna L-måttet och A–E-installationsmåtten. Jämför dem med släpvagnsritningen eller uppmätt monteringsyta. Kontrollera sedan cylindern genom hela tippbågen. En cylinder kan rensa chassit när karossen är stängd men kommer i kontakt med en tvärbalk eller konsol när karossen reser sig.

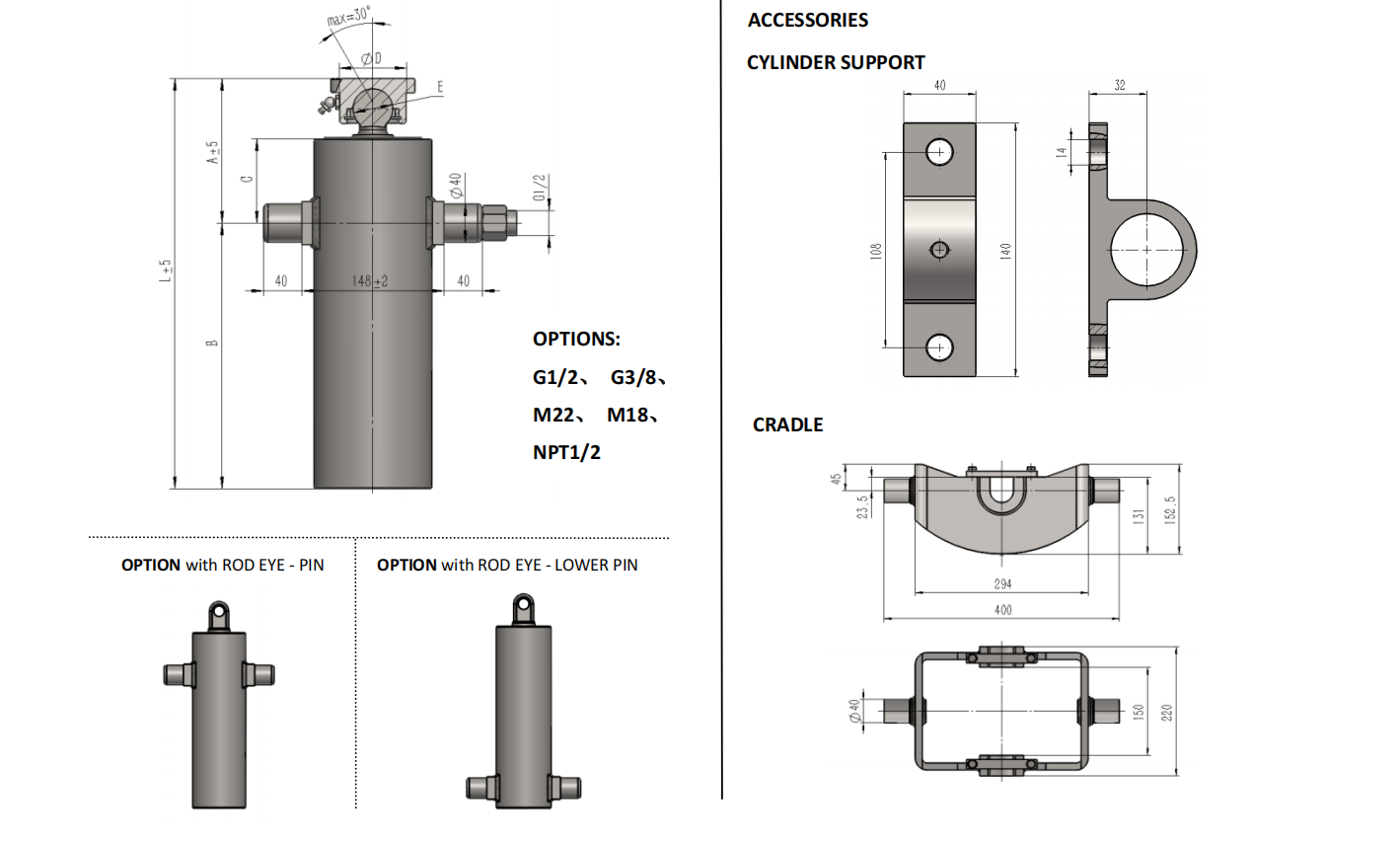

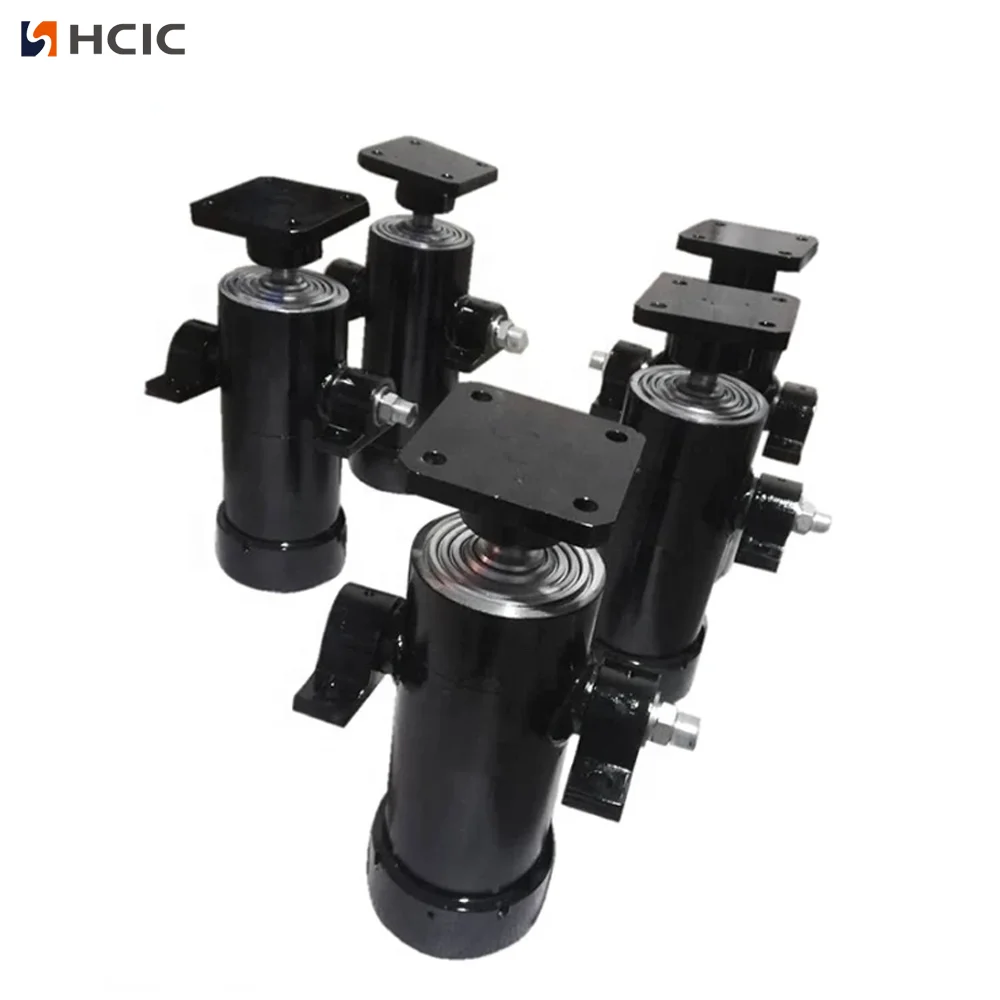

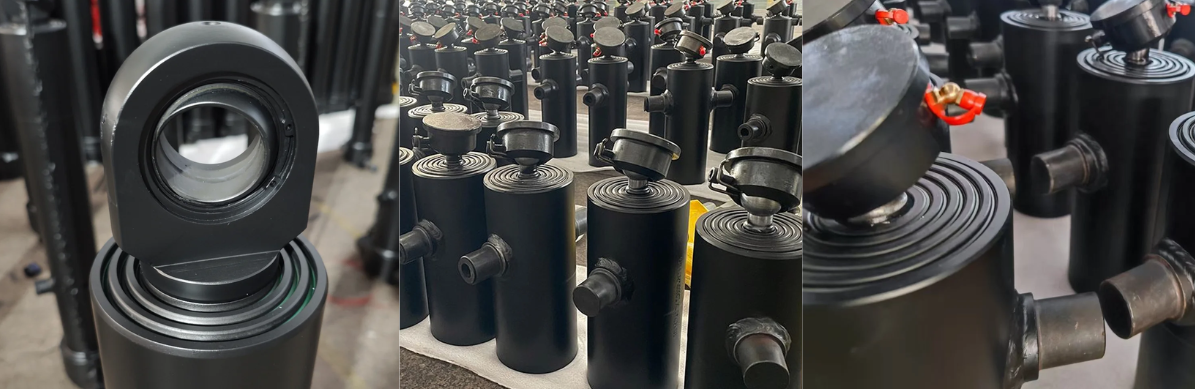

Katalogsidan visar alternativ med stångögla och nedre stift för underredets cylindersortiment, tillsammans med referenser till stödvaggan. Den exakta anslutningen och vagganrangemang för en 4TG-E130x1307 bör bekräftas från projektritningen. Anta inte att en teleskopcylinder som ser liknande ut kommer att använda samma stiftavstånd eller monteringsmetod.
Cylindern ska stödjas och riktas in genom trailerns monteringsdesign. Fästen bör inte tvinga cylindern på plats eller skapa sidobelastning under förlängning. Kontrollera stiften, vaggan, slangarna och närliggande ramdelar innan du belastar dem.
Katalogen listar ett maximalt arbetstryck på 180 bar för 4TG-E130x1307. Pumpen, övertrycksventilen, slangstorleken, oljevolymen och styrkretsen bör ses över mot detta krav. Arbetstryck är inte detsamma som garanterad lyftkapacitet; faktisk kraft beror på hydraultryck, effektiv area och släpvagnens mekaniska geometri.

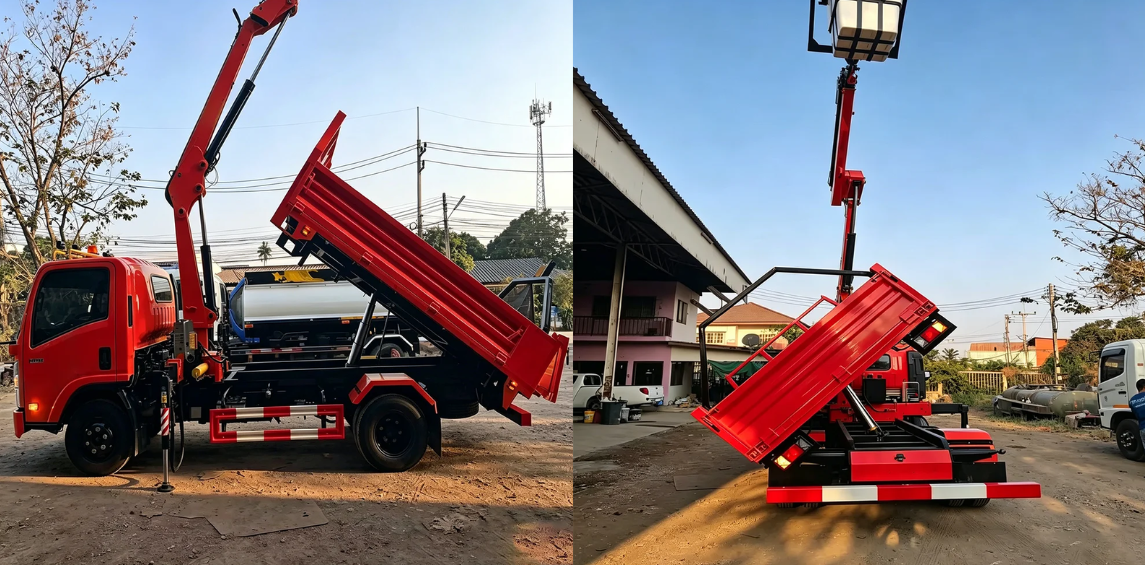

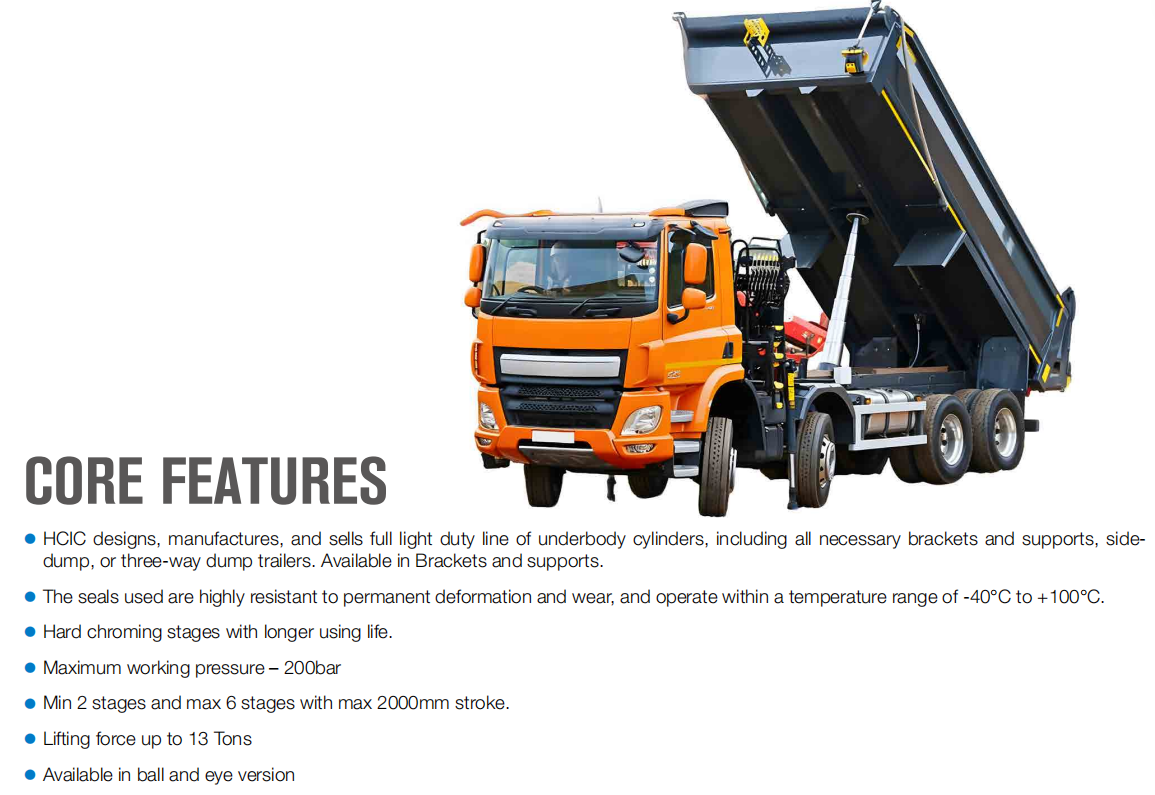

4TG-E130x1307 är relevant för tippvagnsprojekt som behöver en fyrstegs underredet teleskopisk hydraulcylinder med 1 307 mm slaglängd. Det kan övervägas för siddumpnings- och trevägsdumparlayouter när det tillgängliga installationsutrymmet och katalogapplikationsområdet matchar projektet.
Katalogen listar en tippkapacitet på 15–25 ton. Behandla detta som en katalogapplikationsreferens, inte ett universellt nyttolastgodkännande. Släpvagnskarossen, gångjärnsstrukturen, chassistyrkan, lastfördelningen och hydraulsystemet måste utvärderas tillsammans.
För en 4TG-E130x1307 OEM eller utbytesförfrågan, skicka:
Denna information hjälper till att skilja ett direkt cylinderbyte från en omdesign av monterings- eller hydraulsystemet.
4TG-E130x1307 ger släpvagnsbyggare ett definierat fyrstegs underredescylinderalternativ med 1 307 mm slaglängd, 58 kg vikt, 180 bar maximalt arbetstryck, 13,7 L arbetsvolym och ett katalogtippområde på 15–25 ton.
Skicka trailerritningen, monteringsmått och hydrauldata till HCIC för en monteringsgenomgång innan du beställer.
