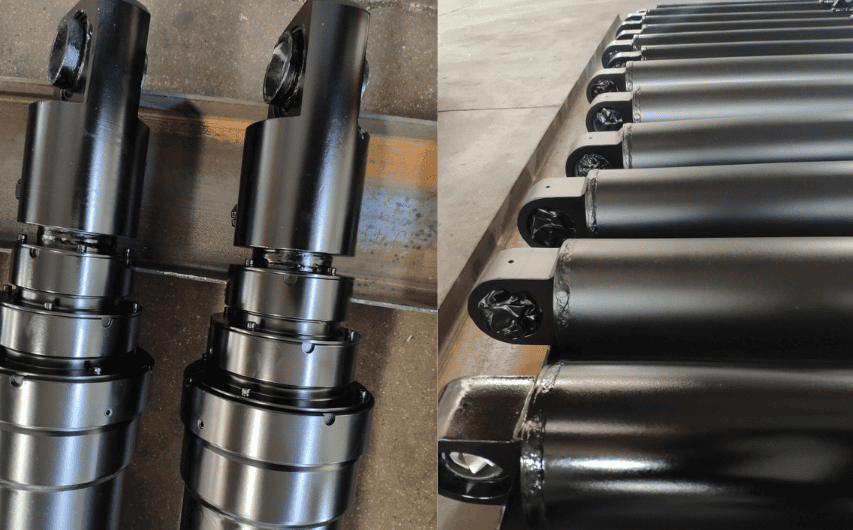

Granska 53-4592-106 hydraulcylinderns dimensioner med dubbla gaffel, 106,06-tums slaglängd, 3/4-tums NPTF-port och katalogvikt på 208 lb för OEM-utrustning för långa resor.
Stroke:
2 694 mmClosed length,:
1 219 mmExtended length:
3 913 mmPort:
3/4 i NPTFDen 53-4592-106 hydraulcylindern med dubbel gaffel är en långslagsmodell i 4000-serien listad i HCIC-2026-katalogen. Dess 106,06-tums katalogslag placerar den i en annan installationsdiskussion än ett kompakt ställdon: maskinen måste ha plats för en lång förändring av stiftets centrumavstånd, och fästena och slangarna måste förbli kontrollerade genom hela rörelsen.
För en OEM-byggare eller ett underhållsteam är den användbara utgångspunkten den kompletta dimensionsraden. Den inkluderar slaglängd, stängd längd, förlängd längd, monteringsmått, port, oljevolym och vikt. Dessa värden hjälper ingenjörer att jämföra modellen med en befintlig cylinder eller en ny maskinlayout innan de ber om en projektoffert.
| Punkt | Inch värde | Metriskt värde |
|---|---|---|
| Modell | 53-4592-106 | 53-4592-106 |
| Serie | 4000-serien | 4000-serien |
| Stroke, A | 106,06 tum | 2 694 mm |
| Stängd längd, B | 48,00 tum | 1 219 mm |
| Förlängd längd, C | 154,06 tum | 3 913 mm |
| Dimension D | 1,50 tum | 38 mm |
| Dimension E | 2,06 tum | 52 mm |
| Dimension F | 2,00 tum | 51 mm |
| Dimension G | 7.00 tum | 178 mm |
| Dimension J | 2,06 tum | 52 mm |
| Dimension K | 19.50 tum | 495 mm |
| Hamn | 3/4 i NPTF | 3/4 i NPTF |
Katalogen ger ingen universell tryck-, last- eller livslängdsgaranti för 53-4592-106. Det slutliga valet kräver maskinens verkliga lastväg, hydrauliska förhållanden och säkerhetsgenomgång.

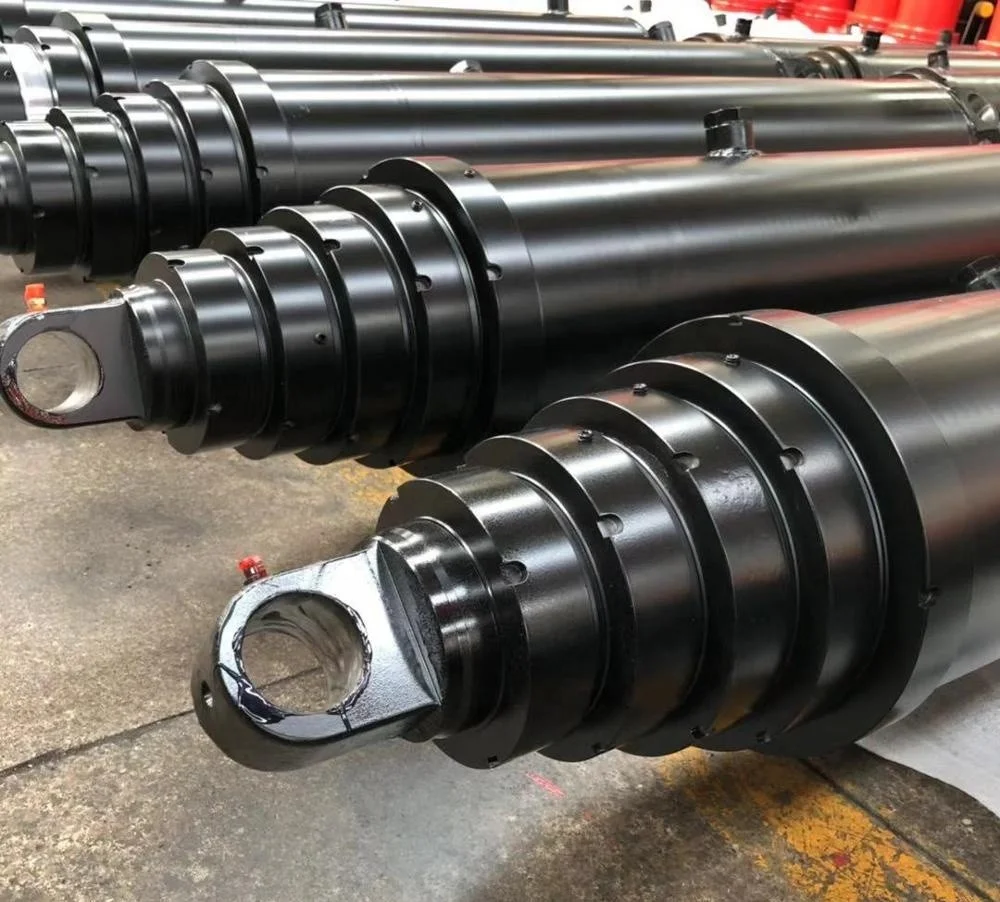

En stift-till-stift-cylinder fungerar inte isolerat. Det fasta stiftet, det rörliga stiftet och den anslutna mekanismen definierar rörelsen. För 53-4592-106 listar katalogen 48,00 tum stängda och 154,06 tum utökade. Maskinen behöver därför en kontrollerad bana över en stor förändring av stiftets centrumavstånd.
Kartlägg de två ändlägena och flera mellanlägen före installationen. Kontrollera om cylindern håller sig inom det avsedda vinkelområdet, om monteringsfästena bär lasten i rätt riktning och om den omgivande strukturen lämnar utrymme för kropp, stång, stift och slangrörelse.
Ett långt slag gör också routing viktigare. Slangarna måste följa den rörliga monteringen utan att sträcka sig, fastna eller gnugga mot ramen. Serviceteam ska kunna nå porten och monteringsutrustningen utan att demontera icke-relaterad utrustning.

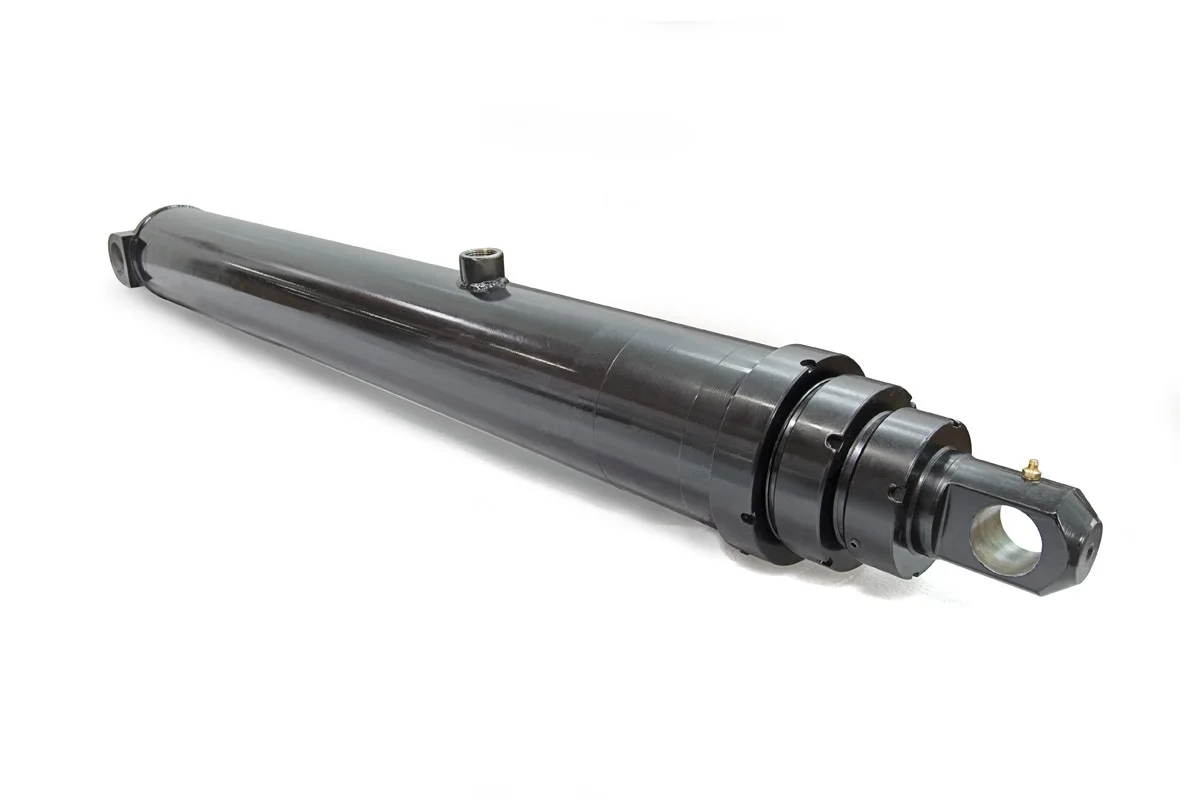

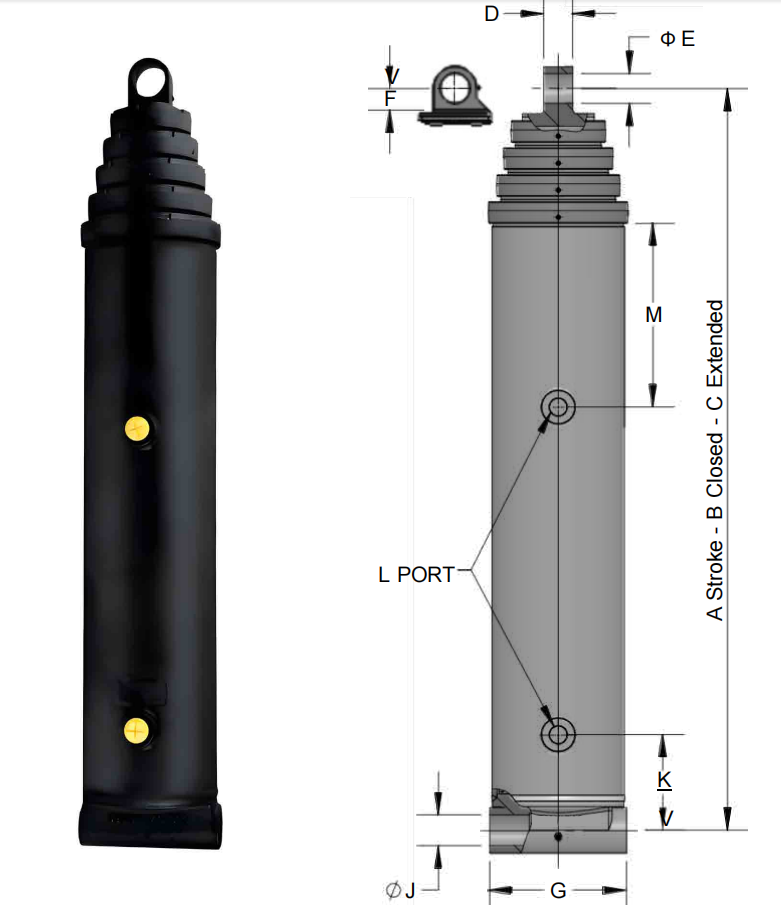

Katalogmåtten D, E, F, G, J och K ger den dimensionella utgångspunkten för monteringsarrangemanget. Jämför dem med maskinritningen snarare än att anta att det långa slaget är det enda monteringskravet.
3/4 i NPTF-porten måste matcha den befintliga hydrauliska VVS- och monteringspraxis. Verifiera adapter, tätningsmetod, slangböjningsradie och portorientering innan cylindern installeras i ett begränsat utrymme.
Produktraden listar 1,7 gallons oljevolym och 6,0 gallon utökad oljevolym. Hydraulsystemet måste ha tillräckligt med användbar reservoarvolym för cylindern, slangarna, ventilblocket och det faktiska arbetsläget. Dessa katalogvärden är inte en fullständig beräkning av reservoarstorlek.
Den angivna vikten är 208 lb. Det värdet har betydelse under transport, installationsplanering och konstruktion av fästen. Tillhandahåll en säker lyftmetod och bekräfta att maskinkonstruktionen kan stödja cylindern och överföra arbetsbelastningen genom stiftlederna.
53-4592-106 kan granskas för långväga OEM-utrustning och ersättningsprojekt som använder en stift-till-stift-cylinder. Det är en kandidat för mekanismer där de fasta och rörliga monteringspunkterna är långt ifrån varandra vid full utdragning, förutsatt att maskingeometrin matchar katalogens mått.
En offert bör inte baseras enbart på modellnumret. HCIC behöver maskinritningen eller noggranna fältmätningar, arbetstryck, lastriktning, cykelfrekvens, stiftdetaljer och hydraulisk anslutningsinformation för att bedöma applikationen.
53-4592-106 stift-till-stift hydraulcylindern är ett långslagsalternativ i 4000-serien för mekanismer som behöver en definierad förändring av stift-centrumavståndet. Dess 106,06-tums slaglängd, 48,00-tums stängd längd, 154,06-tums förlängd längd, 3/4 i NPTF-port, 1,7-gallons fyllningsvärde, 6,0-gallons utökade värde och 208 lb katalogvikt ger ett OEM-team en exakt grund för första monteringsgranskning.
Skicka hela rörelsegeometrin, monteringsdetaljer, hydrauldata och hanteringsplan till HCIC innan du beställer. Den informationen behövs för att avgöra om denna långfärdsmodell matchar hela maskinen.
HCIC, även känd som Jinan Huachen Industrial Co., Ltd., levererar hydraulcylindrar, hydrauliska kraftenheter och relaterade komponenter för fordon, avfallshantering, bygg- och industriutrustning. Produktens lämplighet bör bekräftas mot den fullständiga maskinkonstruktionen och tillämpliga säkerhetskrav.
