Mått (L*B*H):2880x2450x2700 Bordsstorlek (mm):1000x500 Antal axlar:5 Bordsrörelse (X) (mm):800 Bordsrörelse (Y) (mm):500 Bordsrörelse (Z) (mm):500 Positioneringsnoggrannhet (mm):0,0075 Repeterbarhet (X/Y/Z) (mm):0,005 Spindelhastighetsområde (r.p.m.):1 - 8000 r.p.m Spindelmotoreffekt (kW):7,5 Max. Bordsbelastning(kg):600 kg Min. Tid för verktygsbyte:3
Fräsmaskinen hänvisar till fräsmaskinen som används för att bearbeta olika ytor på ett arbetsstycke. I allmänhet drivs fräsen huvudsakligen av roterande rörelse, och arbetsstycket och fräsen rör sig som matningsrörelse. Det kan bearbetas plan, spår, kan också bearbetas en mängd olika krökta ytor, redskap och så vidare.
Högkvalitativ hartssand
Taiwan spindel
Taiwan kulskruv och låsmutter
Taiwan tryckcylinder
Japansk NSK lager tyskland R+W koppling
Automatiskt smörjsystem
Spåntransportör tillval
Ansökan:

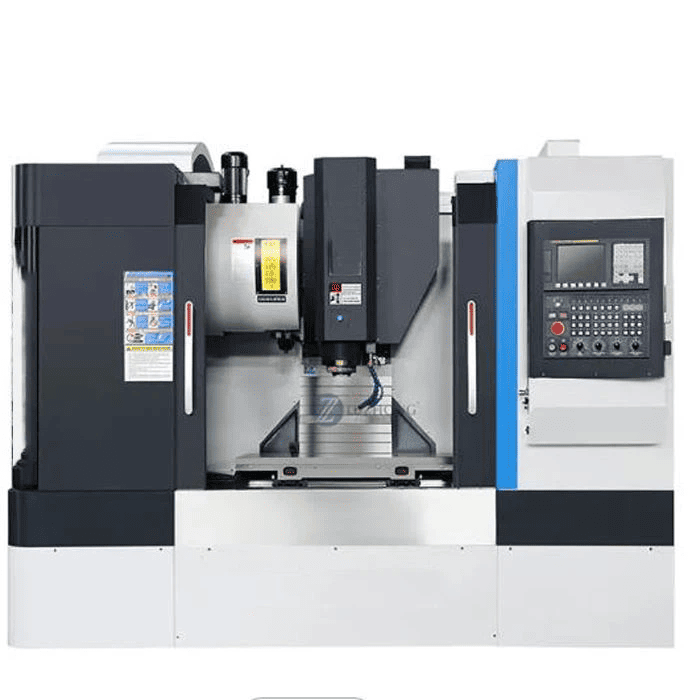

Denna VMC är lämplig för mekanisk bearbetning och formtillverkning. Och den kan anpassa sig till bearbetningskraven från grov
bearbetning för att avsluta bearbetning. Den kan också avsluta många arbetsprocedurer som fräsning, borrning, gängning, borrning, etc.
Alla parametrar kan anpassas
Parametrar för provet
| Inga. | Punkt | Specifikationer |
|---|---|---|
| A Tekniska parametrar för verktygsmaskiner: | ||
| 1 | Maskinkroppen och alla delar är gjorda av nanogjutgods | |
| 2 | Bordsstorlek | 500×400 mm |
| 3 | T-spår (bredd x kvantitet x avstånd) | 10×5×78 mm |
| 4 | Den största belastningen | 200 kg |
| 5 | Maximal matningshöjd | 280 mm |
| 6 | Avstånd från spindelyta till arbete | 100-280 mm |
| 7 | Triaxiell rörelse X/Y/Z | 450/400/170 mm |
| 8 | Spindelns diameter | Ø100 mm |
| 9 | Spindelhastighet | 36000 RPM |
| 10 | Spindelmotoreffekt | 6KW |
| 11 | Spindelverktygsbibliotekskapacitet | 8 |
| 12 | Tid för verktygsbyte | 5S |
| 13 | Spindeln avsmalnar | ISO25 |
| 14 | Knivbibliotekskurser | Servo skivrotation |
| 15 | Snabbrörlig hastighet X/Y/Z | 12/12/12m/min |
| 16 | Bearbetningshastighet | 6–12 m/min |
| 17 | Positioneringsnoggrannhet | ±0,006/300 mm |
| 18 | Repetitiv positioneringsnoggrannhet | ±0,006/300 mm |
| 19 | Bearbetad ytnoggrannhet | ≤Ra1,6 |
| 20 | Bearbetningsnoggrannheten | ±0,01 mm |
| 21 | Valfri fyraxlig femaxlig | Ja |
| 22 | Rotationsvinkel för axel A | ±105 grader |
| 23 | Femte axeln C-axelns rotationsvinkel | 360 grader |
| 24 | Femaxligt länkläge | 5 axel med förflyttningen |
| 25 | Arbetsspänning | 380V/50HZ±10% eller 220V/60HZ |
| 26 | Maskinstorlek (l * B * H) | 1450×1600×2100mm |
| 27 | Kroppsvikten | 1500 kg |
| B Verktygsmaskiners konfiguration detaljer om varumärkesparametrar: | ||
| 1 | Systemkonfigurationen | Taiwan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Spindeln | 6KW högprecision, höghastighets, högtyst oljekyld spindel |
| 3 | Kulskruv | Japan NSK, Tyskland RexRoth) 2005 |
| 4 | Linjär guide | Taiwan HIWIN/ABBA högprecisionsguide H25 |
| 5 | Servoenhet | Panasonic Servomotor 750W/Ncstudio |
| 6 | Valstångslager | Taiwan TPI-precisionslager |
| 7 | Byte av strömförsörjning | Taiwan Ming inslag |
| 8 | Elektrisk strömbrytare | Kina chint |
| 9 | omvandlare | * Fyrkantsomvandlare |
1. Gantryfräsmaskin: inklusive gantryfräs- och borrmaskin, gantryfräs- och hyvlingsmaskin och dubbelkolonnfräsmaskin, används för bearbetning av stora delar.
2. Enkolonnfräsmaskin och enarmsfräsmaskin: det tidigare horisontella fräshuvudet kan röra sig längs kolumnstyrskenan, bordet för längsgående matning; Ändfräshuvudet på den senare kan röra sig horisontellt längs den utkragande styrskenan, och den utkragande kan även justera höjden längs den utskjutande styrskenan. Båda används för att bearbeta stora delar.
3.bord lyfter inte fräsmaskin: det finns två typer av rektangulära arbetsbord och runda arbetsbord, är en medelstor fräsmaskin mellan lyftbordsfräsmaskin och portalfräsmaskin. Dess vertikala rörelse åstadkoms genom att lyfta fräshuvudet på pelaren.
4. Instrumentfräsmaskin: en liten lyftbordsfräsmaskin, som används för bearbetning av instrument och andra smådelar.
5.Verktygsfräsmaskin: Används för form- och verktygstillverkning, utrustad med vertikalt fräshuvud, universalvinkelbord och plugg och andra tillbehör, men också för borrning, borrning och interpolationsbearbetning.
6.Andra fräsmaskiner: såsom kilspårfräsmaskin, CAM-fräsmaskin, vevaxelfräsmaskin, rulltappsfräsmaskin och fyrkantig götfräsmaskin, etc., är specialfräsmaskiner tillverkade för bearbetning av motsvarande arbetsstycke.

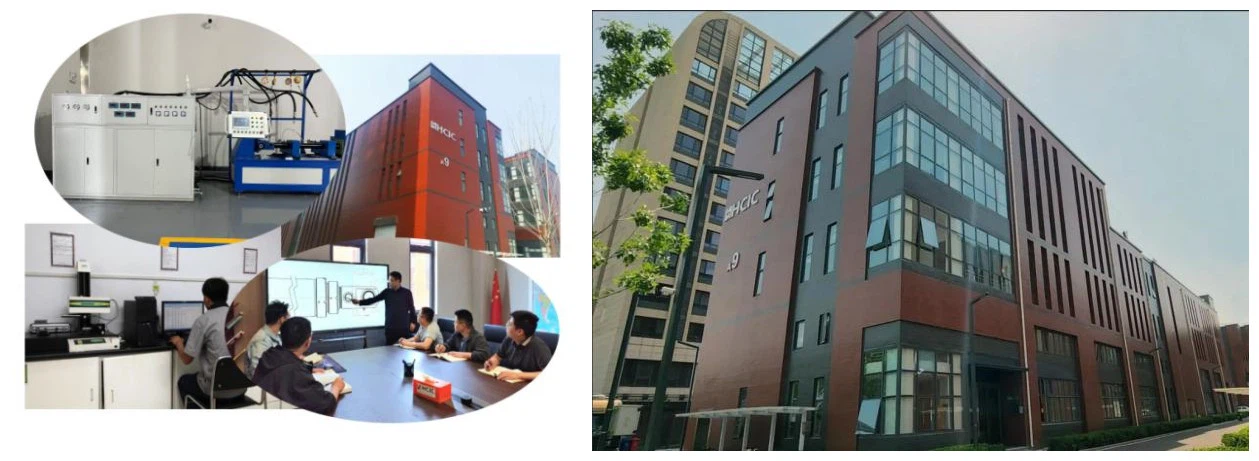

HCIC är en professionell hydraulisk tillverkare med 25 års exporterfarenhet, huvudsakligen engagerad i design, tillverkning, installation, transformation, driftsättning av hydrauliska system och varumärkesförsäljningstjänster av hydrauliska komponenter.

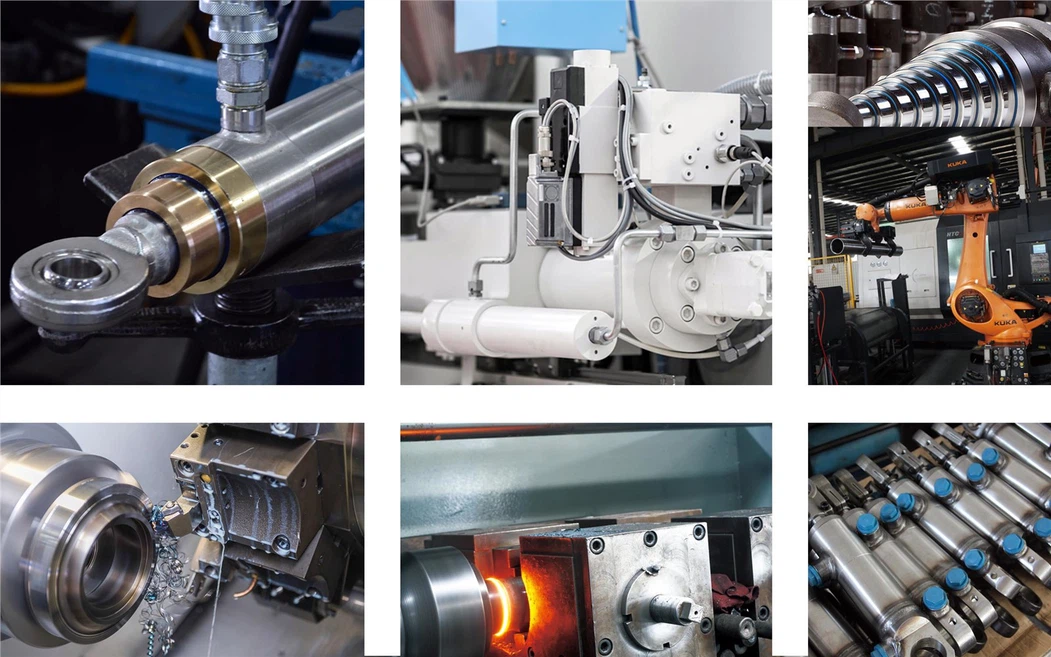

Vi har mer än 30 års omfattande erfarenhet av tillverkning av hydraulcylindrar och designtjänster för hydrauliska system. Vår omfattande styrka är bland de bästa i världen och 90 % av vår försäljning kommer från vanliga kunder. Alla kunder är nöjda med vår servicekvalitet. Vår produktionsbas ligger i Jinan, Shandong-provinsen, Kina. Det är en mycket kulturell stad, och det finns många stora hamnar i närheten.
1. 13 års erfarenhet.
2. Perfekt utförande. Alltid engagerad i forskning och utveckling.
3. Se till att produkterna uppfyller kvalitetsstandarderna.
4. Se till att varorna kommer att levereras i tid.
5. Vi kommer att svara dig inom 2 timmar.
6. Ge varm och vänlig service och service efter försäljning.
7. Garanterad god kvalitet och bästa service, när du köper från lokal leverantör.
8. Diverse mönster, färger, stilar, mönster och storlekar finns tillgängliga.
9. Anpassade specifikationer är välkomna.
1. Hur garanterar du kvaliteten?
Vi kommer att testa och skicka testvideo för att köparen bekräftar innan leverans.
2. När skickar du beställningen?
När vi har fått en bekräftelse på betalningen kommer vi att göra vårt bästa för att skicka inom 48 timmar.
3.Hur kan jag spåra min beställning?
När din beställning har skickats kommer vi att skicka leveransdetaljer via e-post.
4. Om jag inte var nöjd med produkterna, kan jag returnera varor?
Ja, vi erbjuder utbyte och reparationsservice under garantitiden.
5.Hur gör du vår verksamhet långsiktig och god relation?
a. Vi håller god kvalitet och konkurrenskraftigt pris för att säkerställa att våra kunder drar nytta;
b. Vi respekterar varje kund som vår vän och vi gör uppriktigt affärer och blir vänner med dem, oavsett var de kommer ifrån.
