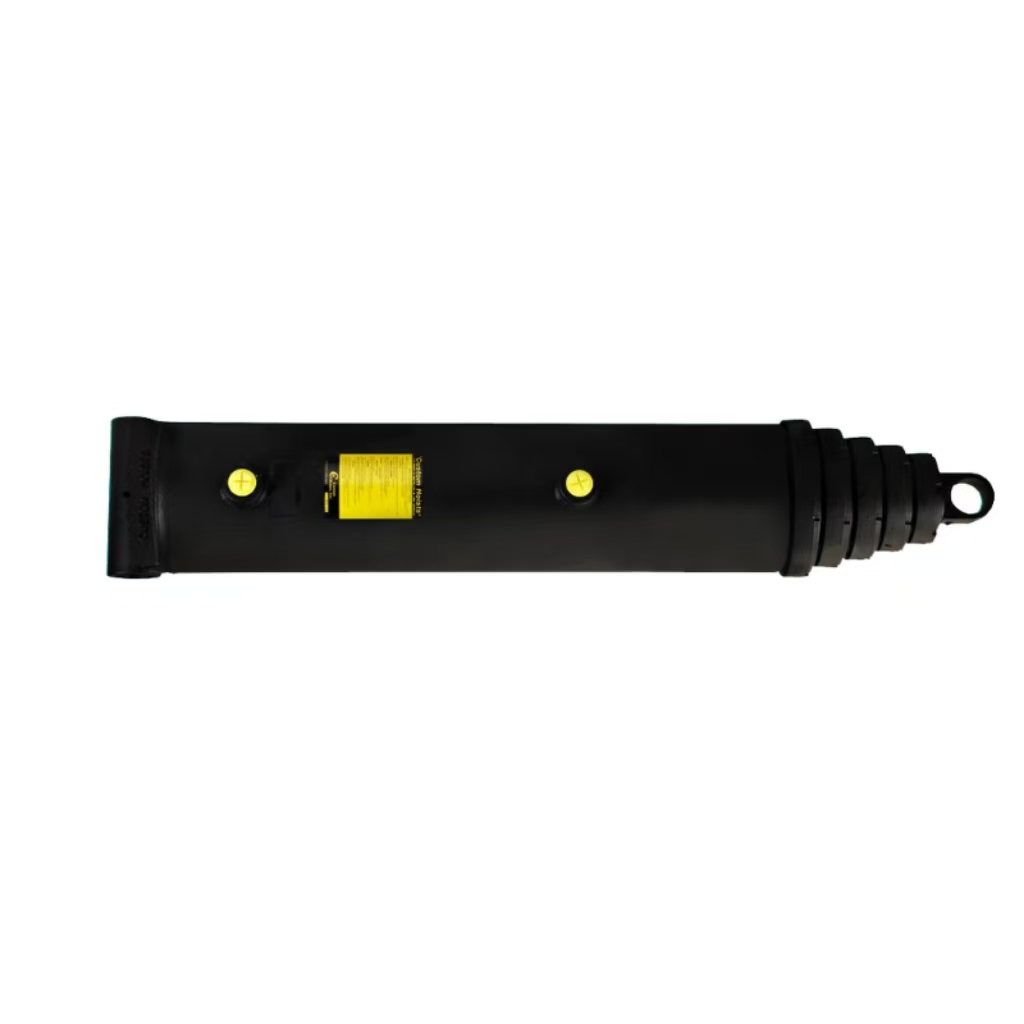

Byggd för styrka och enkel service, denna CH enkelverkande teleskopcylinder har korsrörsmontering, polerade stålsteg och en primerfinish. V-packningstätningar under högt och lågt tryck, medan externa packningsmuttrar ger stöd och förenklar underhållet.
Body o.d.:
9,5 tumStroke:
279,25 tumPSI:
2000Retracted:
77,5 tumTvärrörsmontering är standard
Anpassade och trunion-designer är tillgängliga
Återbyggbar
V-packning ger högtrycks- och lågtryckstätning
Externa packmuttrar ger extra stöd för rör och förenklar service
Plattor av polerat stål
Primer klar
Angivna volymer är i full förlängning
| Vikt: | 746,00 LBS |
| Borra: | 8 tum |
| Stroke: | 279,25 tum |
| Kropp o.d.: | 9,5 tum |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| Indragen: | 77,5 tum |
| Förlängt: | 356,75 tum |
| Portstorlek: | 1.0 NPTF |
| Kolumnladdning: | 100 520 @ 2000 PSI |
| Montering: | Tvärrör |
| Stadier: |
Fem |
Den här specifika CH-modellen har 8-tums håldimension i kombination med 279,25-tums kumulativt effektiv slaglängd, med en indragen total längd på 77,5 tum och helt utdragen dimension som slår 356,75 tum. Det nominella kontinuerliga driftstrycket är fixerat till 2000 PSI, och varje färdig cylinder klarar fabrikens hydrostatiska sprängningstest vid 5000 PSI före leverans för att eliminera risken för dold läckage. Huvudröret med en ytterdiameter på 9,5 tum väger 746 LBS per enhet och använder förtjockat sömlöst stålrör för att försvara sig mot sidopåverkan från ojämna gruv- och terrängtransportvägar. Stångdiameter och stiftdiameter är märkta med NA eftersom denna enkelverkande teleskopiska design förlitar sig på sekventiell cylinderförlängning istället för en exponerad kolvstång för lastlyftning.
